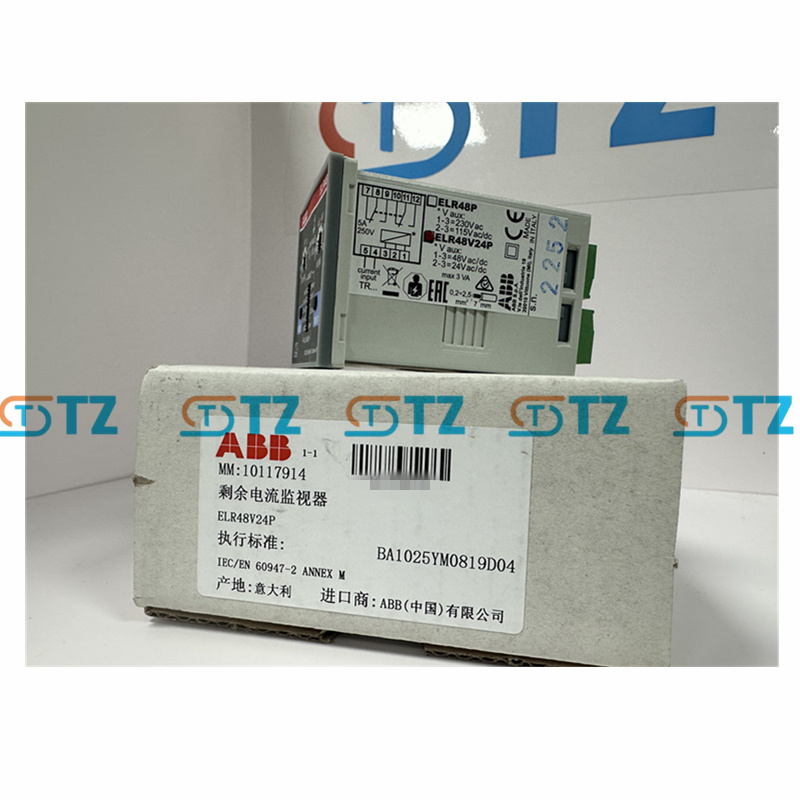

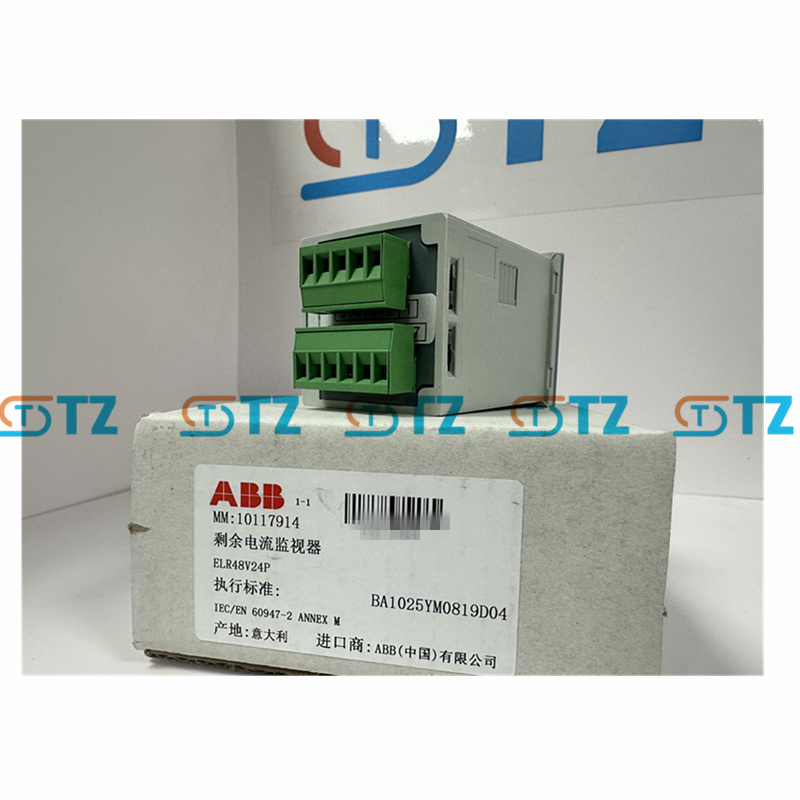

RELÉ ELECTRÓNICO DE CORRIENTE RESIDUAL ABB 2CSG452211R1202 ELR48V24P

Parámetros del producto

Modelo del producto: 2CSG452211R1202

Nombre del producto: Relé de corriente residual ELR48V24P

Voltaje de funcionamiento: 24-48 V CA/CC (±20 %)

Frecuencia: 50/60 Hz

Filtrado de frecuencia: Tipo A

Ajuste de sensibilidad (IΔn): 0,03 A a 30 A

Ajuste del tiempo de disparo (Δt): 0 a 5 segundos

Número de contactos: 2

Capacidad de contacto: 5 A (250 V CA)

Consumo de energía: <7W

Rango de temperatura de funcionamiento: -10 °C a +60 °C

Grado de protección: IP20

Método de instalación: Instalación en panel (panel frontal) o instalación en riel DIN

Norma: IEC/EN 60947-2 Anexo M

Función

Monitoreo y protección de corriente de fuga: Al detectar corrientes de fuga o falla a tierra a través de transformadores toroidales externos (como TR2), el sistema de distribución de energía se protege de la influencia de fallas eléctricas.

El principio de detección se basa en el campo magnético generado por el conductor que pasa por el transformador toroidal. En circunstancias normales, la suma vectorial es cero. Cuando se produce una falla, se genera un vector distinto de cero, lo que activa la protección.

Configuraciones flexibles: admite ajuste minidip de sensibilidad (0,03-30 A) y tiempo de disparo (0-5 segundos) para cumplir con diferentes requisitos de aplicación.

Se puede configurar una lógica de reinicio automático o manual, así como un modo Fail Safe (para garantizar una desconexión segura en caso de falla).

Diseño fácil de usar: equipado con botones de prueba y reinicio para realizar pruebas y operaciones convenientes en el sitio.

Se proporcionan dos luces indicadoras LED de estado para mostrar el estado de funcionamiento del relé.

Alta compatibilidad: Compatible con los transformadores toroidales de las series MCB, MCCB y TR de ABB, adecuado para una variedad de sistemas de distribución de bajo voltaje.

Cumplimiento de normas: Cumple con la norma IEC/EN 60947-2 Anexo M para garantizar una respuesta de protección rápida y confiable.

Escenarios de aplicación

Distribución de energía industrial: Se utiliza en los sistemas de distribución de energía de fábricas, talleres de fabricación, industrias químicas o metalúrgicas para monitorear y proteger equipos contra fugas o fallas a tierra.

Es adecuado para escenarios que requieren alta confiabilidad y respuesta rápida ante fallas.

Edificios comerciales: Sistemas de distribución de energía aplicados en edificios de oficinas, centros comerciales, hospitales y otros lugares para garantizar la seguridad eléctrica y prevenir incendios o daños a los equipos causados ​​por fugas.

Centro de datos: monitoree las fugas de equipos clave, proteja servidores y dispositivos electrónicos sensibles y garantice un suministro de energía ininterrumpido.

Gestión y mantenimiento de energía: junto con el sistema de gestión de energía, proporciona datos sobre fugas para ayudar al personal de mantenimiento a diagnosticar y eliminar fallas rápidamente, reduciendo el tiempo de inactividad.
