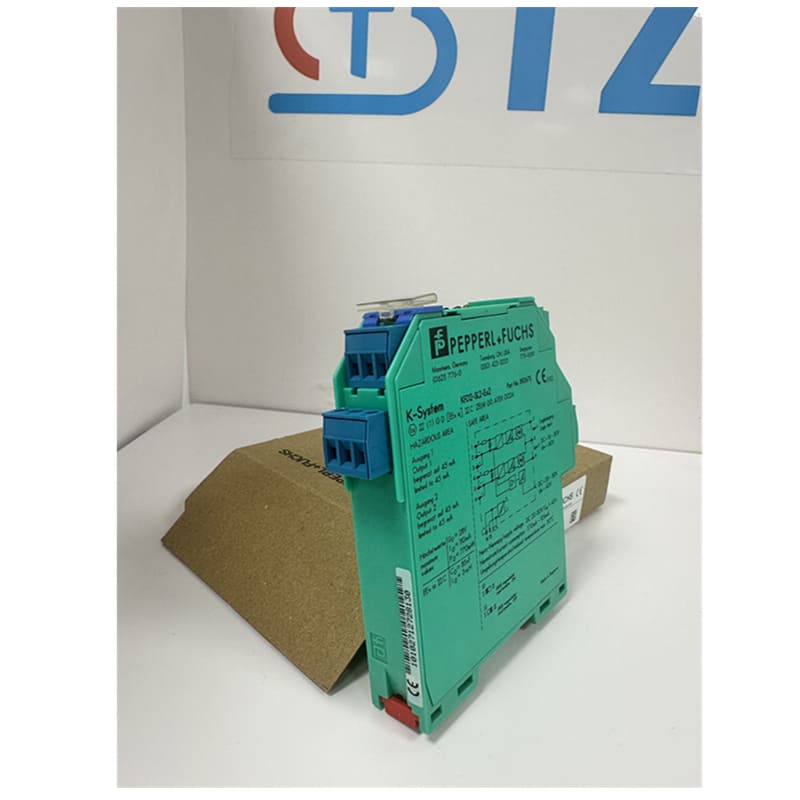

KFD2-SL2-Ex2 Pepperl Fuchs BARRERA DE AISLAMIENTO PARA CONTROLADOR DE VÁLVULA SOLENOIDE

Parámetros del producto

Alimentación: Tensión nominal 20... 30 V DC (alimentado por Power Rail o terminal), disipación de potencia ≤ 1,5 W, consumo máximo de potencia ≤ 2 W, ondulación ≤ 50 µA rms.

Entrada (lado de control): Conecte los terminales 1+ y 2-; 4+, 5-, tipo de entrada entrada lógica no polar (nivel alto ≥ 10 V CC, nivel bajo ≤ 2 V CC), carga ≥ 100 kΩ, tiempo de respuesta < 10 ms.

Salida (lado en sitio): Conecte los terminales 7+ y 8-; 10+, 11-, voltaje de salida 11,7 V CC, corriente máxima 45 mA, carga 0... 300 Ω (incluida la resistencia de la válvula solenoide), protección contra sobrecarga, tiempo de respuesta < 10 ms.

Indicadores de rendimiento: Frecuencia de conmutación de hasta 10 Hz, LFD detecta fallas de circuito abierto/cortocircuito, LED indica estado de falla, alta precisión, admite aplicaciones SIL 2.

Aislamiento y seguridad: La entrada/salida y la entrada/fuente de alimentación están intrínsecamente aisladas de forma segura (tensión pico de 375 V), la salida/fuente de alimentación está funcionalmente aislada (50 V CA), la clase de protección es IP20, en cumplimiento con SIL 2 (IEC/EN 61508), y la compatibilidad electromagnética cumple con EN 61326-1:2013.

Certificaciones: CE, ATEX (II (1)G [Ex ia Ga] IIC, etc.), IECEx, cULus, parámetros de explosión Uo = 11,7 V, Io = 45 mA, Po = 0,26 W, Um = 250 V.

Parámetros mecánicos: Dimensiones 20 x 124 x 115 mm, peso aproximado 150 g, instalado en carril DIN de 35 mm, conexión mediante terminal de tornillo, temperatura ambiente -20... 60 °C.

Función

Aísla y convierte la señal de entrada lógica no polar del área segura en una salida de corriente para el área peligrosa, que se utiliza para accionar una válvula solenoide de 2 canales o una luz indicadora.

Admite detección de fallas de línea (LFD), identifica automáticamente circuitos abiertos o cortocircuitos y los muestra a través de luces indicadoras LED para un diagnóstico de fallas conveniente.

Proporciona una salida de 11,7 V CC, hasta 45 mA, y admite la integración del sistema Power Rail y la seguridad funcional SIL 2.

Diseño intrínsecamente seguro, respuesta rápida (< 10ms), equipado con LED verde (alimentación normal) y LED rojo (fallo).

Fácil de instalar y mantener, compatible con rieles DIN y adecuado para la transmisión aislada de señales de conmutación.

Escenarios de aplicación

El KFD2-SL2-Ex2 se utiliza ampliamente en la automatización de procesos en industrias como la petroquímica, la farmacéutica, la minería y la refinación de petróleo, y es apto para áreas con riesgo de explosión en Zonas 0/1/2 o Div. 1/2. Se utiliza para controlar electroválvulas, actuadores neumáticos o luces indicadoras en áreas peligrosas, garantizando la transmisión fiable de señales lógicas por parte de los sistemas de control en áreas seguras (como PLCS o DCS), a la vez que facilita la detección de fallos y aplicaciones de seguridad SIL 2. El equipo cumple con las certificaciones ATEX, IECEx y cULus y es apto para sistemas de procesos industriales que requieren alta seguridad y un control preciso.
