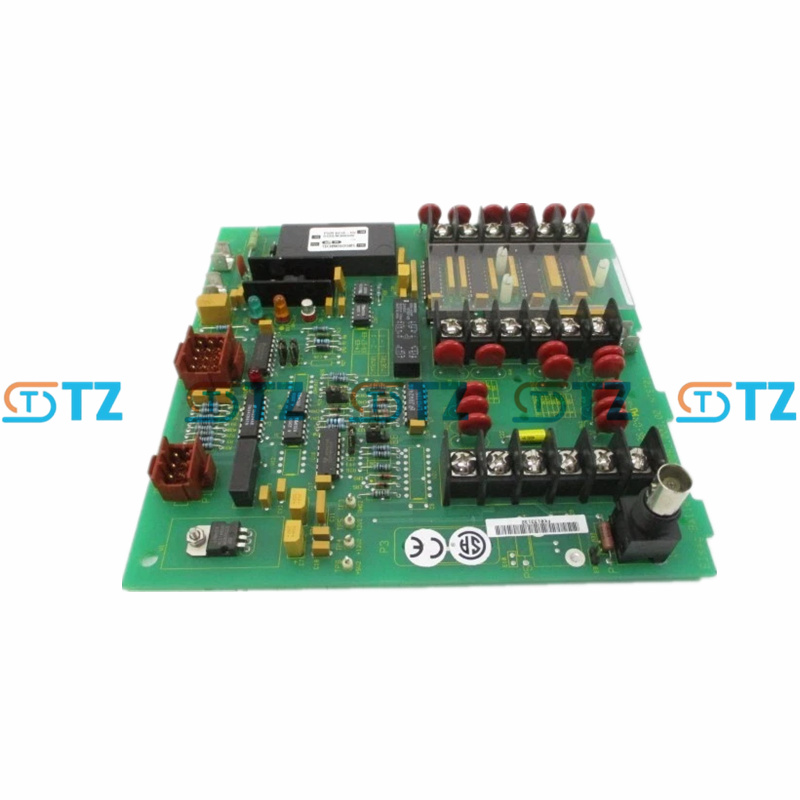

MÓDULO DE CONVERSIÓN DE SEÑAL E INTERFAZ DE GRADO INDUSTRIAL ABB NTST01

Parámetros del producto

Tipo de conversión de señal: Conversión de aislamiento de señal analógica (4-20 mA CC ↔ 0-10 V CC)

Configuración de canales: se admiten 2 canales de entrada independientes, 2 canales de salida independientes y aislamiento completo entre canales.

Precisión de conversión: ± 0,1 %FS (precisión de escala completa), lo que garantiza la precisión de la transmisión de la señal

Error lineal: ≤ 0,05 % FS, lo que reduce la distorsión de conversión de señal

Voltaje de funcionamiento: 24 V CC (amplio rango de fluctuación de voltaje ±15 %, adecuado para entornos de suministro de energía industrial complejos)

Temperatura de funcionamiento: -40 ℃ a + 75 ℃ (Operación en amplio rango de temperatura, resistente a temperaturas extremas en sitios industriales)

Grado de aislamiento: Tensión de aislamiento entre entrada/salida/fuente de alimentación ≥3 kV CA (durante 1 minuto), de conformidad con la norma IEC 61010-1

Método de instalación: montaje en riel DIN, compatible con rieles DIN estándar de 35 mm, admite una implementación densa

Función

Adaptación y conversión de señales: Logre una conversión precisa bidireccional entre señales de corriente de 4-20 mA y señales de voltaje de 0-10 V, resuelva el problema de incompatibilidad de señales entre diferentes dispositivos y cumpla con los requisitos de interconexión de sensores, actuadores y sistemas de control.

Protección de aislamiento mejorada: al adoptar tecnología de aislamiento magnético, se logra un aislamiento eléctrico completo entre la entrada, la salida y la fuente de alimentación, suprimiendo eficazmente la interferencia de modo común y el voltaje de sobretensión en sitios industriales y protegiendo el sistema de control de back-end contra daños.

Visualización de estado: Equipado con indicadores LED para el estado de alimentación y funcionamiento del canal, proporciona información intuitiva sobre el estado de funcionamiento del módulo. Ante señales anormales o fallos de alimentación, los indicadores cambian rápidamente a aviso, lo que facilita la detección de fallos.

Compatibilidad y expansión del sistema: Permite una integración fluida con sistemas de control convencionales como ABB System 800xA y Freelance DCS, y es compatible con protocolos de comunicación industriales como Modbus y HART. Se integra en la arquitectura existente sin necesidad de módulos de adaptación adicionales.

Durabilidad de grado industrial: Incorpora una carcasa ignífuga UL94 V-0 y sus componentes han sido rigurosamente seleccionados. Resiste vibraciones (10-500 Hz, aceleración de 15 g) e impactos (aceleración de 50 g, duración de 11 ms), y es ideal para operaciones a largo plazo en entornos hostiles como las industrias química y energética.

Escenarios de aplicación

Se aplica ampliamente en escenarios de adaptación de señales industriales e interconexión de sistemas. Es aplicable a la estandarización de señales de sensores en líneas de producción petroquímicas (como la conversión de sensores de presión de 4-20 mA a 0-10 V y su conexión a DCS), la correspondencia de señales entre actuadores y PLCS en sistemas de potencia (como la conversión de señales de voltaje de posicionadores de válvulas a control de corriente), y la integración de señales heterogéneas en equipos metalúrgicos (como la interconexión de señales entre transmisores de temperatura y sistemas de monitoreo), y otros campos. Puede integrarse en el sistema de control automático como un puente de señales para mejorar la compatibilidad del sistema y la confiabilidad de la transmisión de señales.
