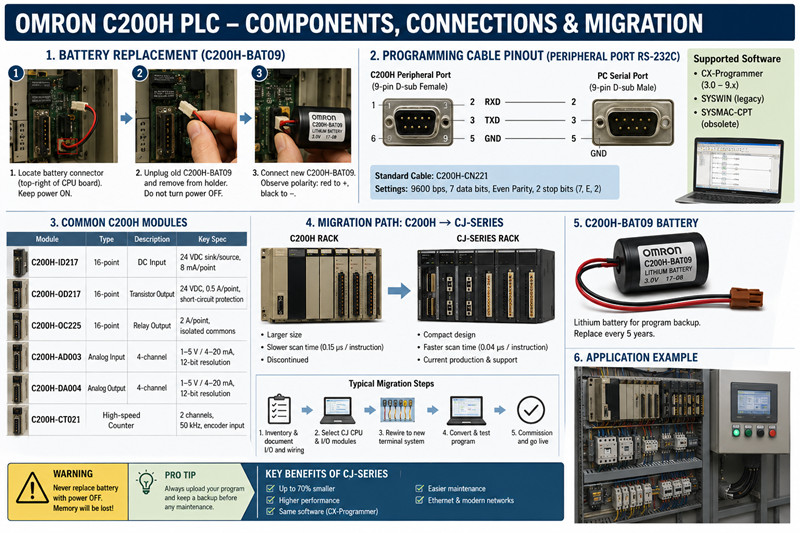

El Omron C200H El controlador lógico programable (C200H) fue en su día un pilar fundamental de la automatización industrial en fábricas de todo el mundo. Tras su descontinuación oficial por parte de Omron hace años, los ingenieros de mantenimiento que dan soporte a estos sistemas antiguos se enfrentan a una cruda realidad: las piezas de repuesto escasean, la documentación de soporte está dispersa y los gerentes de planta presionan para que se realicen actualizaciones. Si aún utiliza un C200H en su planta de producción (y muchos lo hacen), esta guía es para usted. Abordamos el reemplazo de la batería sin perder la programación, la configuración de los pines del cable de programación, la compatibilidad del software, la disponibilidad actual de módulos y una ruta de migración realista a la serie CJ.

1. Sustitución de la batería: C200H-BAT09 y cómo cambiarla sin perder el programa.

El C200H utiliza una batería de respaldo de litio (número de pieza Omron C200H-BAT09) para conservar el programa de usuario y la memoria en la CPU cuando se interrumpe la alimentación principal. La duración típica de la batería es de 5 años en condiciones ambientales normales. Cuando el voltaje de la batería disminuye, el LED de ALARMA de la CPU parpadea o aparece el indicador "BAT LOW" en la consola de programación. Reemplácela de inmediato; una batería descargada durante una parada de la planta implica que la CPU se quedará sin datos al reiniciarse.

Dónde comprar: Omron ha descontinuado la C200H-BAT09, pero aún se puede encontrar en distribuidores especializados en automatización y proveedores de excedentes. En tztechio.com, tenemos en stock unidades originales Omron C200H-BAT09. Evite las baterías de litio genéricas que carecen del conector y el regulador de voltaje; una batería que no cumpla con las especificaciones puede tener fugas o sobrecalentarse dentro de la carcasa de la CPU.

Procedimiento de reemplazo paso a paso:

1. Encienda el PLC y conecte una herramienta de programación (programador portátil o CX-Programmer mediante cable).

2. Cargue el programa completo en su software de programación y guarde una copia de seguridad en el disco.

3. Mantenga la alimentación principal encendida durante todo el proceso de cambio; esto alimenta la memoria RAM desde la fuente de alimentación, no desde la batería.

4. Abra la cubierta frontal de la CPU. Localice el conector de la batería en la parte superior derecha de la placa base.

5. Desconecte con cuidado el conector C200H-BAT09 antiguo. Retire la batería de su soporte.

6. Inserte la nueva batería C200H-BAT09 y conecte el conector firmemente. Respete la polaridad: cable rojo al positivo (+), cable negro al negativo (-).

7. Cierre la tapa. Verifique en la herramienta de programación que la memoria esté intacta. Borre el indicador de error de batería si es necesario (CX-Programmer: en el estado del PLC, haga clic en "Borrar error de batería").

8. Anote la fecha de reemplazo que figura en la etiqueta situada en el interior de la puerta de la CPU.

Advertencia importante: Nunca reemplace la batería con el equipo apagado. Incluso el supercondensador de respaldo de algunas versiones de la CPU C200H se descarga en 20 minutos. Si la desconexión de la alimentación es inevitable, debe restablecerla dentro de los 60 segundos posteriores a la desconexión de la batería.

2. Cable y software de programación: Asignación de pines del cable y compatibilidad con el programador CX.

Para programar el C200H se requiere un cable periférico y un software compatible. La conexión estándar es RS-232C a través del puerto periférico (un conector D-sub hembra de 9 pines en la CPU o un adaptador de puerto periférico opcional).

Tipos de cables y configuración de pines:

· C200H-CN221 (Omron original): Conecta el puerto periférico C200H a un puerto serie RS-232 de 9 pines en un PC. Asignación de pines: 2→2 (RXD), 3→3 (TXD), 5→5 (GND). No se requieren líneas de control de flujo para la mayoría de las operaciones.

· Adaptadores USB a RS232: Funcionan si el adaptador utiliza un chipset FTDI o Prolific PL2303 original. Evite las imitaciones baratas, ya que introducen errores de transmisión que pueden dañar el programa durante la carga o descarga.

· CQM1-CIF02 (adaptador de periférico a RS232): Necesario si su CPU C200H tiene el conector periférico redondo de 8 pines antiguo. Utilice este adaptador junto con un cable RS-232 estándar directo.

Opciones de software:

· CX-Programmer (versiones 3.0 a 9.x): Es totalmente compatible con el C200H. Las versiones más recientes de CX-Programmer (9.5 y posteriores) funcionan en Windows 10/11, pero requieren el modo de controlador heredado. Configure el modelo de PLC en "C200H" y el tipo de red en "SYSMAC WAY" o "Toolbus".

· SYSWIN (software antiguo de Omron): Funciona, pero está limitado a versiones muy antiguas de Windows. No se recomienda.

· SYSMAC-CPT: Cubre la programación del C200H, pero está obsoleto. Úselo solo si ya tiene una licencia.

· Descarga de software: Omron sigue vendiendo CX-Programmer como parte del paquete de herramientas integradas FA. No existe una versión gratuita. Algunos sitios web de terceros ofrecen versiones de prueba, que a menudo contienen malware. Adquiera el software con licencia o trabaje con un distribuidor que ofrezca un paquete de licencias.

Configuración de comunicación: 9600 baudios, 7 bits de datos, paridad par, 2 bits de parada (7, E, 2). Este es el protocolo SYSMAC WAY predeterminado del C200H. El programador CX detecta automáticamente esta configuración en la mayoría de los casos.

3. Referencia de módulos comunes: ID217, OD217 y otros módulos de E/S

A pesar de que el C200H está descatalogado, muchos módulos de E/S siguen estando disponibles a través de canales de excedentes. Los módulos más solicitados son:

Módulo | Tipo | Descripción

C200H-ID217 | Entrada de CC de 16 puntos | Sumidero/fuente de 24 VCC, 8 mA por punto, bloque de terminales extraíble

C200H-OD217 | Salida de transistor de 16 puntos | 24 V CC, 0,5 A por punto, protección contra cortocircuitos

C200H-OC225 | Salida de relé de 16 puntos | 2 A por punto, comunes aislados, relés reemplazables

C200H-AD003 | Módulo de entrada analógica | 4 canales, 1–5 V / 4–20 mA, resolución de 12 bits

C200H-DA004 | Módulo de salida analógica | 4 canales, 1–5 V / 4–20 mA, resolución de 12 bits

C200H-CT021 | Contador de alta velocidad | 2 canales, 50 kHz, entrada de codificador

Disponibilidad: Los módulos C200H-ID217 y C200H-OD217 son los más solicitados, ya que los bastidores de E/S de CC soportan la mayor tensión eléctrica en el campo. Reponemos regularmente el stock de ambos. Los módulos de salida de relé (OC225) también son populares en líneas de transporte y embalaje antiguas que no requieren conmutación de alta velocidad.

Qué comprobar antes de comprar módulos usados:

· Inspeccione los pines del conector del panel posterior para detectar posibles dobleces o corrosión.

· Pruebe los indicadores LED con una fuente de alimentación de 24 V CC en las entradas.

· Para módulos analógicos, solicite un informe de calibración o valores de prueba.

4. Ruta de migración: C200H → Serie CJ – Aspectos a considerar

Con el tiempo, toda instalación C200H llega a un punto en el que falla un módulo, las piezas de repuesto cuestan más que un PLC nuevo o la planta pierde a un programador cualificado. La solución de actualización lógica es la serie CJ de Omron (CJ1, CJ2 o la serie NJ/NX más reciente para control de movimiento).

¿Por qué la serie CJ?

· Mismo entorno de programación (CX-Programmer): sus ingenieros no necesitan recibir nueva formación.

· Tiempos de escaneo significativamente más rápidos (0,04 μs por instrucción básica frente a 0,15 μs en C200H).

· Tamaño compacto: hasta un 70 % más pequeño que un rack C200H.

· Producción actual, garantía completa y soporte global.

Compatibilidad del cableado: la cruda realidad:

Los módulos de E/S de las series C200H y CJ utilizan arquitecturas de placa base y conectores diferentes. No se puede simplemente extraer un C200H-ID217 del antiguo rack y conectarlo a una base de la serie CJ. Es necesario volver a conectar o adaptar el cableado.

Pasos prácticos para la migración:

9. Inventaría tu rack: Documenta cada módulo, posición de ranura y asignación de terminal. Crea un diagrama de cableado.

10. Seleccione una CPU de la serie CJ según la cantidad de E/S y el tamaño del programa. La CJ2M-CPU31 es adecuada para la mayoría de los reemplazos de tamaño mediano de la C200H. Para instalaciones más grandes, la CJ2H-CPU64 ofrece 160 000 pasos y conectividad Ethernet/IP.

11. Seleccione los módulos de E/S: La serie CJ utiliza módulos CJ1W-* (por ejemplo, el CJ1W-ID211 reemplaza la función del C200H-ID217; el CJ1W-OD211 reemplaza la del OD217). Estos módulos ofrecen las mismas características eléctricas en un formato más compacto.

12. Reescriba el programa; no intente una conversión directa. El conjunto de instrucciones de la serie CJ es un superconjunto del C200H, pero el direccionamiento es diferente (los mapas de memoria de E/S se han reestructurado por completo). La herramienta "Convertir PLC" de CX-Programmer es un buen punto de partida, pero la verificación manual es imprescindible.

13. Modificación del panel: La serie CJ utiliza un sistema de bloques de terminales de 32 o 64 puntos, no el cableado de módulos individuales del C200H. Planifique la instalación de nuevos rieles de terminales y conductos para el cableado.

14. Puesta en marcha sin conexión: Pruebe el nuevo programa en la CPU de la serie CJ con el modo simulador antes de retirar de servicio el antiguo C200H.

Desglose de los costos de migración (sistema típico de 64 E/S):

Artículo | Costo estimado

CJ2M-CPU31 + fuente de alimentación + base de 4 ranuras | $650–$900

Módulos de E/S CJ1W (equivalentes a los módulos de E/S C200H existentes) | Entre 100 y 250 dólares por módulo

Instalación de cableado (en nuestras instalaciones, de 16 a 24 horas) | $800–$1,800

Programación y puesta en marcha | $500–$2000

Presupuesto total | $2.050–$4.950

Si se compara esto con el coste de un único C200H-OD217 averiado durante una parada no planificada, la migración suele justificarse en el plazo de un ciclo de producción.

5. Precios y disponibilidad: Dónde encontrar el C200H en stock ahora

Ya no se fabrican repuestos para el C200H, por lo que el mercado se compone exclusivamente de piezas de recambio y excedentes. Esto es lo que puede esperar:

· C200H-CPU01/03: $150–$300 (usado, probado)

· Batería C200H-BAT09: $25–$45 (nueva, de stock antiguo)

· C200H-ID217: $60–$120 (usado, probado)

· C200H-OD217: $70–$150 (usado, probado)

· C200H-OC225: $50–$100 (usado, probado)

· C200H-AD003: $100–$200 (usado, requiere calibración)

· C200H-RM001 (maestro de E/S remoto): $80–$180

En tztechio.com, contamos con un catálogo selecto de módulos C200H, todos probados exhaustivamente antes de su publicación. También ofrecemos sistemas de la serie CJ a precios competitivos para quienes deseen migrar. Consulte nuestra categoría de PLC y la sección de Omron para conocer nuestro inventario actual.

Consejo práctico: Si va a comprar repuestos para la C200H para mantener una línea de producción en funcionamiento durante 2 o 3 años más, adquiera al menos una fuente de alimentación de repuesto (C200H-PS201 o PS221) por rack. Los condensadores de las fuentes de alimentación se desgastan y fallan con mayor frecuencia que las placas de CPU.

6. Preguntas frecuentes: Preguntas reales de los compradores

P: ¿Puedo usar una batería de litio CR17345 estándar en lugar de la C200H-BAT09?

A: La pila es del mismo tamaño (CR17345), pero la C200H-BAT09 incluye un conector preinstalado con carcasa específica para polaridad y un circuito regulador de voltaje. Una pila sin regulador puede dañar la placa de la CPU. Utilice la pieza original.

P: ¿CX-Programmer funciona en Windows 10 con el C200H?

R: Sí, CX-Programmer versión 9.5 y posteriores funcionan en Windows 10/11 de 64 bits. Debe instalar los controladores USB/serie heredados en modo de compatibilidad. Si utiliza un adaptador USB a RS232, instale el controlador del adaptador antes de conectar el PLC.

P: Las salidas de mi C200H-OD217 están encendidas permanentemente. ¿Está defectuoso el módulo o la CPU?

A: Primero, compruebe si la carga de salida está dentro del límite de 0,5 A por punto. Una sobrecarga daña el transistor de salida, provocando un cortocircuito. Cambie el módulo a otra ranura; si el problema persiste, reemplácelo. Si el problema se mantiene en la misma ranura, revise la tabla de salida de la CPU.

P: ¿Qué cable necesito para una CPU C200H con un puerto redondo de 8 pines?

A: Necesitas un adaptador periférico a RS232 CQM1-CIF02 y un cable serie DB9 estándar. Como alternativa, el adaptador USB CS1W-CIF31 (con conector redondo de 8 pines) funciona en ordenadores más modernos que no tienen puertos serie.

P: ¿Omron sigue ofreciendo soporte técnico para el modelo C200H?

A: Omron ya no ofrece soporte telefónico ni por correo electrónico para la serie C200H. Sus mejores recursos son los equipos técnicos de los distribuidores, los foros de automatización (PLCTalk.net, MrPLC.com) y nuestra línea de soporte en tztechio.com para preguntas específicas sobre los módulos.

P: ¿Puedo combinar módulos de las series C200H y CJ en el mismo panel posterior?

R: No. La arquitectura del bus del backplane es completamente diferente. La migración requiere reemplazar todo el rack. Sin embargo, puede mantener el C200H funcionando junto con un nuevo rack de la serie CJ mediante un enlace serial o Ethernet en el mismo panel de control durante la migración por fases.

------------------------------------------------------------------------------------------------------------------
