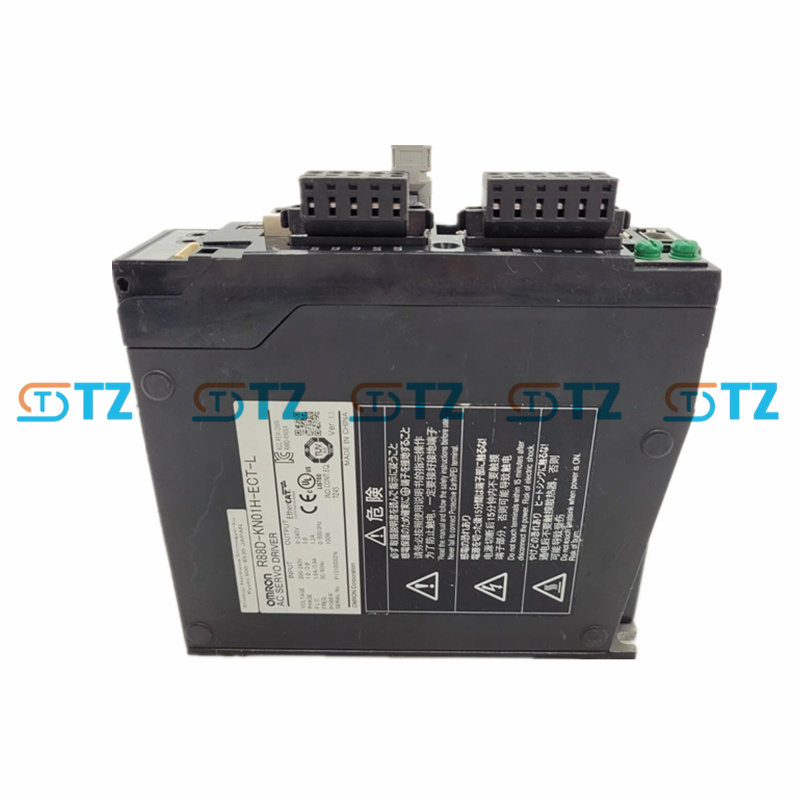

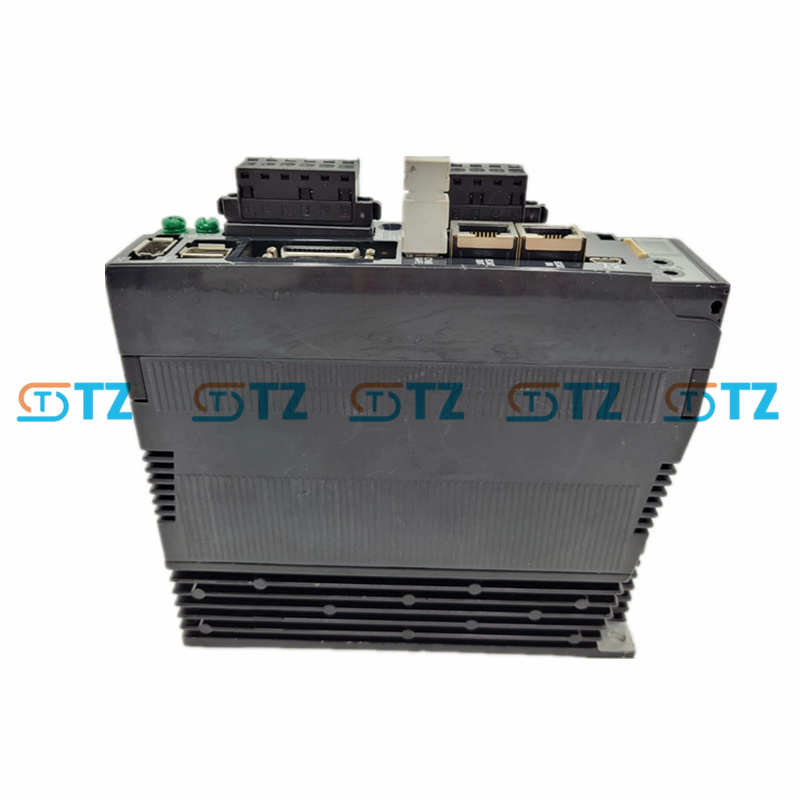

OMRON R88D-KN01H-ECT-L SERVO MOTOR CA SERIE G5

Parámetros del producto

Modo de control servo: EtherCAT

Potencia de salida nominal: 100 W

Fuente de alimentación de entrada: Circuito principal: Capacidad de potencia: 0,5 KVA

Tensión de alimentación: Monofásica o trifásica 200-240 VCA (170-264 V), 50/60 Hz

Corriente nominal: 1,6 A (monofásica) / 0,9 A (trifásica)

Valor calorífico: 14,3 W (monofásico) / 13,7 W (trifásico)

Circuito de control: Tensión de alimentación: Monofásica 200-240 VCA (170-264 V), 50/60 Hz

Valor calorífico: 4 W

Corriente de salida: Corriente de salida continua (RMS): 1,2 A

Corriente máxima del motor: 3,6 Arms

Condiciones ambientales: Temperatura de funcionamiento: 0 a 55°C

Humedad de funcionamiento: Máximo 85 % HR (sin condensación)

Temperatura de almacenamiento: -20 a 65°C

Humedad de almacenamiento: Máximo 85 % HR (sin condensación)

Entorno de funcionamiento: Sin gases corrosivos

Resistencia a vibraciones: 10 a 60 Hz, aceleración máxima 5,88 m/s²

Resistencia al impacto: Aceleración máxima 19,6 m/s², dos veces en cada dirección X, Y y Z

Resistencia de aislamiento: ≥ 0,5 M Ω (500 VCC) entre el terminal de la fuente de alimentación/línea de alimentación y la conexión a tierra del bastidor

Rigidez dieléctrica: Entre el terminal de la fuente de alimentación/línea de alimentación y la tierra del bastidor, 1500 VCA, 1 minuto (50/60 Hz)

Grado de protección: Integrado en el panel

Estándares internacionales: EMC: EN 55011, EN 61000-6-2, EN 61800-3

Baja tensión: EN 61800-5-1

Norma UL: UL 508C

Norma CSA: CSA C22.2 N.º 14

Reglamento de Radio de Corea (KC): Certificado

Método de instalación: Montaje en chasis

Función

Comunicación EtherCAT: admite perfiles de unidad IEC 61158 Tipo 12 e IEC 61800-7 CiA 402, capa física 100BASE-TX, conectores RJ45×2 (ECAT IN/OUT), lo que permite un intercambio de datos rápido y en tiempo real.

Modo de control: Modo de posición síncrono cíclico

Modo de velocidad sincrónica de bucle

Modo de par síncrono cíclico

Patrón de posición del contorno

Modo de retorno

Función de detección táctil (función de pestillo)

Función de limitación de par

Reloj distribuido (DC): admite ciclos de sincronización de 250 μs, 500 μs, 1 ms, 2 ms y 4 ms.

Compatibilidad: Compatible con servomotores de 3000 r/min de la serie R88M-K (como R88M-K05030H/T, R88M-K10030H/T, con codificadores incrementales o absolutos, con o sin frenos) o motores lineales de la serie R88L-EC.

Características de seguridad: Desconexión de par de seguridad (STO) incorporada, de conformidad con EN 61800-5-2.

Interfaz: Interfaces EtherCAT y USB para una fácil configuración y depuración.

Control de alta precisión: admite codificadores de retroalimentación de alta resolución (se deben confirmar las especificaciones del motor) para garantizar un posicionamiento preciso y un control de movimiento.

Escenarios de aplicación

Automatización industrial: Se utiliza en máquinas herramienta CNC y líneas de producción automatizadas para realizar tareas de posicionamiento de alta precisión.

Tecnología robótica: aplicable al accionamiento de articulaciones de robots, satisfaciendo los requisitos de alta velocidad de respuesta y estabilidad.

Fabricación de semiconductores: suministro de control de alta precisión en equipos de manipulación de obleas y posicionamiento de precisión.

Maquinaria de envasado: Consiga un control de movimiento rápido y suave del equipo de envasado.

Manipulación de materiales: Se utiliza en cintas transportadoras y sistemas de manipulación automatizados para garantizar un funcionamiento eficiente y estable.

Equipo de impresión: admite control de movimiento preciso y de alta velocidad de máquinas de impresión.
