Sistema Bently Nevada 3500: Guía de mantenimiento y repuestos para la protección de la maquinaria.
Su Bentley Nevada El rack 3500 acaba de presentar una falla de canal en un tren de compresores crítico, y el ingeniero de planta solicita un módulo de E/S de reemplazo antes de la próxima parada programada. Si usted administra la protección de maquinaria rotativa en petróleo y gas, generación de energía o industria pesada, ya sabe que el sistema 3500 es la columna vertebral de su monitoreo de vibraciones; y mantenerlo en funcionamiento implica conocer los módulos específicos, las particularidades del firmware y dónde obtener repuestos sin exceder el presupuesto de mantenimiento.

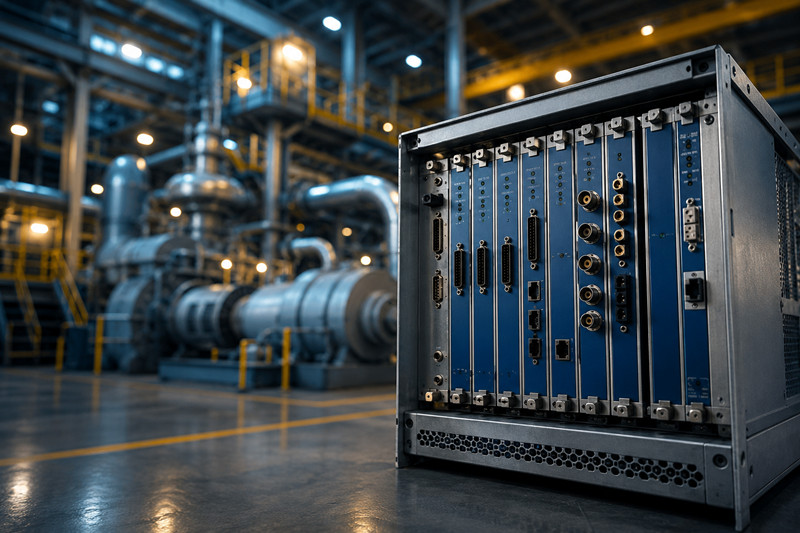

El Bently Nevada 3500 es un sistema de monitorización de protección de maquinaria montado en bastidor. Se trata de un chasis de 19 pulgadas (el bastidor) que admite hasta 14 módulos en cualquier combinación; cada módulo realiza una función específica: acondicionamiento de la señal de la sonda de proximidad, monitorización de vibraciones, monitorización de temperatura, salida de relé o comunicación con un sistema de control distribuido (DCS) o un sistema de registro histórico de la planta.
Las configuraciones de rack más comunes incluyen:
Estos bastidores se encuentran en salas de control y cajas de conexiones de campo, desde la Cuenca Pérmica hasta el Mar del Norte, y a menudo funcionan durante una década o más sin ser desmontados por completo.
La mayor parte del mantenimiento en un sistema 3500 se realiza bajo presión de tiempo. Un rodamiento de un compresor accionado por motor comienza a desgastarse, y el canal de protección debe permanecer activo mientras se reemplaza un módulo sospechoso. Estos son los escenarios que suelen presentarse.
El rack 3500 admite el intercambio en caliente de la mayoría de los módulos, pero no de todos. Las fuentes de alimentación 3500/15 y la interfaz de rack 3500/20 se pueden intercambiar con el rack encendido. ¿Y la tarjeta de monitor 3500/42? Técnicamente sí, pero al intercambiarla se produce un breve fallo en los cuatro canales durante la inicialización del encendido (aproximadamente de 5 a 10 segundos). Lo más recomendable es omitir los canales afectados en la lógica del DCS o de relés antes de extraer la tarjeta.
Procedimiento para un cambio en caliente de 3500/42:
Mezclar distintas revisiones de firmware en el mismo rack conlleva el riesgo de fallos de comunicación en el backplane. Utilice siempre la misma revisión principal.
El 3500/42 funciona con sondas de proximidad 3300 XL de 5 mm/8 mm y sondas de la serie 7200, pero la configuración del módulo determina cuál usar. Un problema común es cambiar una sonda 3300 XL por una de la serie 7200 sin actualizar la configuración del canal en el software de configuración del rack. El 3500/42 requiere factores de escala y curvas de linealización específicos. Usar una sonda 7200 con la configuración de la 3300 XL provocará una desviación de hasta 2 V en la lectura del voltaje de separación.
Estos bastidores extraen el aire de refrigeración por la parte inferior y lo expulsan por la superior. En instalaciones de Oriente Medio o de la costa del Golfo, la acumulación de polvo y arena en los filtros de los ventiladores es la principal causa de fallos prematuros de los módulos. Limpie o sustituya los filtros cada 90 días en entornos sucios. La condensación en los bastidores montados en campo (frecuente en plataformas marinas y en climas fríos) provoca un contacto intermitente en los conectores del plano posterior; aplique un recubrimiento protector a los bordes expuestos de la placa de circuito impreso durante la instalación.
El firmware de los módulos 3500 (almacenado en la memoria flash de cada módulo procesador) se puede actualizar en campo mediante el software de configuración de rack 3500. Para ello, necesita un equipo Windows con un adaptador serie o USB a serie conectado al módulo 3500/22M TDI. Tenga en cuenta que las versiones anteriores del software de configuración pueden presentar problemas de estabilidad y compatibilidad en Windows 11; se recomienda utilizar un sistema operativo heredado o validado oficialmente.
El problema de la actualización de firmware: actualizar un 3500/42 de la versión de firmware v3.x a la v5.x cambia la asignación de datos interna. Si su DCS lee valores de vibración a través de Modbus mediante una pasarela 3500/92, debe actualizar el mapa de registros Modbus en la configuración del 3500/92. después La actualización 3500/42. Si omite este paso, el DCS leerá datos erróneos.
Los módulos de relés 3500/32 y 3500/34 proporcionan cuatro u ocho salidas de relé para señales de alarma y disparo por peligro. La mayoría de las plantas utilizan una configuración a prueba de fallos: los relés se energizan durante el funcionamiento normal y se desenergizan al producirse un disparo. Esto significa que un fallo en el módulo de relés, una pérdida de energía o un cable roto provocan automáticamente un disparo. Compruebe la lógica de votación de los relés (1 de 1, 2 de 2 o 1 de 2) durante cada parada programada; una votación incorrecta entre el rack y el DCS provoca disparos intempestivos.
Si un rack pierde su interfaz central (el módulo 3500/20 o el 3500/22M TDI que actúa como interfaz principal), todo el rack queda inoperativo: ningún módulo responde y todas las salidas de relé mantienen su último estado. Siempre tenga a mano un módulo de interfaz de repuesto y una fuente de alimentación 3500/15. El plazo de entrega para un nuevo 3500/20 o 3500/22M de Baker Hughes puede ser de 12 a 18 semanas. Las unidades reacondicionadas suelen estar disponibles en cuestión de días.
P: ¿Puedo combinar módulos nuevos y reacondicionados en el mismo rack Bently Nevada 3500?
A: Sí, siempre y cuando la revisión del firmware coincida en cada tipo de módulo. La combinación de tarjetas 3500/42 nuevas y reacondicionadas funciona correctamente si ambas ejecutan la misma versión de firmware. La interfaz de rack no tiene en cuenta el estado de reacondicionamiento, solo la versión del firmware y la configuración.
P: ¿Cómo puedo saber si mi módulo 3500/42 necesita una actualización de firmware?
A: Si el software del Sistema 1 muestra errores de comunicación en un canal específico, o si el software de configuración del rack 3500 indica una discrepancia de revisión durante el cambio de módulo, deberá actualizarlo. Compruebe la versión del firmware en la etiqueta del módulo o en la pantalla "Acerca de" del software.
P: ¿Cuál es la vida útil de un rack 3500 típico antes de que la obsolescencia se convierta en un problema?
A: Baker Hughes sigue ofreciendo soporte para la plataforma 3500, pero los módulos fabricados antes de 2010 están llegando al final de su vida útil para reparaciones en fábrica. La mayoría de las instalaciones prevén un ciclo de vida de 15 a 20 años antes de migrar a la nueva serie Bently Nevada Orbit 60.
P: ¿Por qué mi rack 3500 sigue mostrando "fallo de canal" en una entrada de sonda incluso después de cambiar el módulo?
A: Es probable que la falla se encuentre en el cable de la sonda, el cable de extensión o la propia sonda de proximidad. Compruebe la resistencia y el aislamiento del cable con un ohmímetro: un cable dañado cerca de la punta de la sonda (algo común en máquinas con alta vibración) provoca fallas intermitentes que se propagan a lo largo del cable, no del módulo.
P: ¿Puedo usar la pasarela Modbus 3500/92 con un PLC Allen-Bradley ControlLogix moderno?
A: Sí. El modelo 3500/92 admite Modbus TCP y Modbus RTU. Al asignar registros a un PLC ControlLogix, preste mucha atención a las posibles diferencias de direccionamiento (basadas en 0 o en 1) entre el registro de la puerta de enlace de Bently Nevada y el controlador/etiquetas Modbus de su PLC, y aplique un desfase de uno si los datos aparecen desplazados.
P: ¿Cuánto tiempo suele tardar la reacondicionamiento de un módulo 3500 en un centro de reparación externo?
A: El plazo de entrega estándar es de 5 a 10 días hábiles para módulos comunes como el 3500/42 o el 3500/15. Los módulos menos comunes (3500/44, tacómetro 3500/50) pueden tardar de 3 a 4 semanas si el centro de reparación necesita obtener circuitos integrados de aplicación específica (ASIC) propietarios.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
