Programación de PLC Beckhoff TwinCAT: Una guía práctica para ingenieros de automatización
Usted gestiona una línea de producción y el cliente acaba de solicitar un nuevo requisito: integrar un sistema de visión, añadir tres ejes servo y registrar los datos del ciclo en una base de datos SQL, todo ello en un único controlador. La antigua plataforma PLC no puede gestionarlo sin añadir tres CPU y una interfaz HMI independiente. Aquí es donde Beckhoff TwinCAT marca la diferencia. TwinCAT (Tecnología de Control y Automatización para Windows) transforma cualquier PC compatible en un PLC en tiempo real, un controlador de movimiento por software y una interfaz HMI, todo a la vez. Para los ingenieros cansados de lidiar con las limitaciones del hardware propietario, se trata de un cambio de paradigma que merece la pena comprender a fondo.
TwinCAT no es un PLC tradicional. Se trata de un entorno de ejecución basado en software que se ejecuta en PC industriales estándar con Windows o un sistema operativo en tiempo real. En esencia, TwinCAT amplía el sistema operativo con un núcleo en tiempo real —el Entorno en Tiempo Real de TwinCAT— que ejecuta tareas de control con tiempos de ciclo deterministas de hasta 50 microsegundos, independientemente de las demás tareas que esté realizando el PC.
El entorno de programación TwinCAT XAE (eXtended Automation Engineering) está completamente integrado en Microsoft Visual Studio. No se trata de un complemento a medias, sino de una auténtica plataforma de ingeniería donde se escribe código PLC en cualquiera de los cinco lenguajes IEC 61131-3 (texto estructurado, diagrama de escalera, diagrama de bloques de funciones, diagrama de funciones secuenciales o lista de instrucciones), se configuran buses de campo EtherCAT, se ajustan servomotores, se configuran pantallas HMI y se depura todo desde una única ventana.
TwinCAT 3, la versión principal actual, también admite módulos de C++ y MATLAB/Simulink compilados directamente en el contexto de tiempo real. Si su equipo cuenta con ingenieros de algoritmos que programan en C++ en lugar de lógica de escalera, pueden contribuir sin necesidad de aprender un nuevo lenguaje.
Lo más probable es que ejecute TwinCAT en los PC integrados de la serie CX de Beckhoff. Se trata de ordenadores industriales sin ventilador que sirven de puente entre un microcontrolador y un servidor completo. Así es como se ve la gama en la práctica:
Serie CX20xx (p. ej., CX2020, CX2040): Estos son los equipos más robustos para máquinas de tamaño mediano. El CX2020 funciona con un procesador Intel Atom o Celeron, 4 GB de RAM y dos puertos compatibles con EtherCAT. Una configuración típica incluye una máquina de empaquetado con seis ejes servo, 200 puntos de E/S digitales y una interfaz hombre-máquina (HMI) integrada. Se puede programar todo con un único proyecto TwinCAT 3. El precio de lista de un CX2020 con TwinCAT TC1250 (PLC) ronda los 1200-1500 dólares, según la variante específica.
Serie CX51xx (p. ej., CX5120, CX5130): Estos son los controladores de alto rendimiento. El CX5120 utiliza un procesador Intel Core i5 o i7, hasta 16 GB de RAM y admite múltiples redes EtherCAT independientes. Son comunes en la fabricación de semiconductores, imprentas y grandes sistemas de manipulación de materiales. Un CX5130 con 8 GB de RAM, una unidad SSD de 64 GB y un controlador TwinCAT TC1250 tiene un precio aproximado de entre 2800 y 3500 dólares.

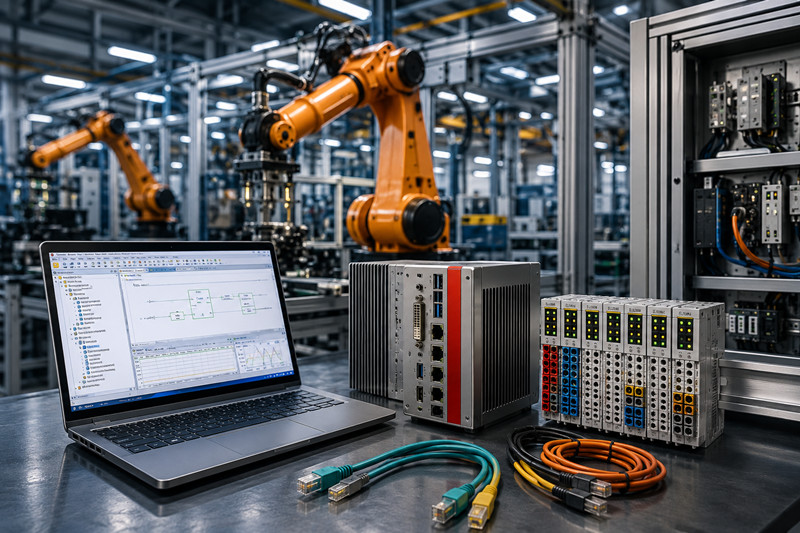

La configuración in situ funciona así: Conecte sus terminales EtherCAT (acoplador EK1100 + módulos de E/S de la serie EL) al puerto EtherCAT integrado del CX. Conecte el portátil de ingeniería mediante Ethernet al segundo puerto del CX. Abra Visual Studio, cree un nuevo proyecto TwinCAT XAE, escanee el bus EtherCAT y la configuración completa de E/S se generará automáticamente. A partir de ahí, escriba su lógica, asigne variables a las E/S físicas y descargue el proyecto. El PLC arranca, se inicia el entorno de ejecución y la máquina se pone en marcha.
Un ejemplo concreto de una planta de cemento en los Emiratos Árabes Unidos: un módulo de mezcla de materiales que utiliza un controlador CX2040 para controlar 14 alimentadores de tornillo dosificadores mediante terminales de motor paso a paso EL7041, con comunicación Modbus TCP a un sistema SCADA de la planta. Toda la lógica de control —secuenciación de lotes, gestión de recetas, manejo de alarmas— se ajustaba a unas 3200 líneas de texto estructurado. La puesta en marcha, desde el primer encendido hasta la producción, se completó en cuatro días.
TwinCAT es potente, pero tiene peculiaridades que dificultan la labor de los ingenieros que vienen de los PLC tradicionales.
El licenciamiento no está vinculado al hardware. A diferencia de Siemens o Rockwell, donde la licencia de ejecución está ligada al número de serie de la CPU, las licencias de TwinCAT se almacenan en un dongle USB (el dongle de seguridad TwinCAT) o en la memoria integrada del CX. Usted compra un archivo de clave de licencia a Beckhoff, lo activa a través del Servicio de Licencias TwinCAT y se vincula a la ID del hardware. Si el CX falla y lo reemplaza, debe reactivar la licencia. Mantenga siempre sus archivos de clave de licencia en el control de versiones. El precio de una licencia básica de ejecución para PLC TC1250 es de aproximadamente $350 a $500. El paquete completo TC3 CNC + Robótica (serie TC3xxx) cuesta entre $2,500 y $6,000, dependiendo del número de ejes.
El kernel en tiempo real es exigente con los controladores. Si instala TwinCAT en un PC Windows genérico (no en un IPC Beckhoff), podría tener problemas con el controlador Ethernet. TwinCAT requiere chipsets de interfaz de red específicos (Intel I210 o I219 son las opciones más seguras) para lograr los tiempos de ciclo EtherCAT inferiores al milisegundo. Los chipsets Realtek, comunes en las placas base de consumo, no funcionan de forma fiable. Por eso Beckhoff vende la serie CX: todo está prevalidado. Si va a actualizar un PC existente, compruebe primero el chipset.
La priorización de tareas es más importante de lo que crees. TwinCAT ejecuta las tareas según niveles de prioridad. Una tarea sin control (como un controlador Modbus TCP con la misma prioridad que la tarea principal del PLC) puede agotar el tiempo de ciclo. El patrón estándar es: tarea principal del PLC con una prioridad de 1 a 10 ms (máxima prioridad), comunicación HMI con una prioridad de 50 a 100 ms (media) y registro de datos con una prioridad de 200 a 500 ms (mínima). Si se incumple esta jerarquía, se producirán fallos aleatorios en el temporizador de vigilancia que parecen problemas de hardware, pero que en realidad son problemas de programación del software.
La gestión de memoria es manual. TwinCAT no realiza recolección de basura. Si asigna memoria dinámicamente en una tarea cíclica (por ejemplo, usando M_ALLOC o creando matrices de longitud variable dentro de un programa que se ejecuta cada 2 ms), eventualmente fragmentará el espacio de memoria y provocará un fallo en el entorno de ejecución. Asigne memoria previamente. Use matrices de tamaño fijo y búferes circulares. Considere cualquier asignación dinámica como un defecto.
Para obtener más información sobre la selección de hardware de la serie CX, consulte nuestra comparativa de la familia Beckhoff CX y nuestra guía de arquitectura de control basada en PC.
Los precios de Beckhoff son transparentes, pero varían según la región. A continuación, se presentan cifras aproximadas realistas para Estados Unidos y Europa a mediados de 2026:
Artículo | Precio estimado (USD)
PC integrada CX2020 + 4 GB de RAM + 32 GB de SSD | $1200 – $1500
PC integrada CX5130 + 8 GB de RAM + 64 GB de SSD | 2800 $ - 3500 $
Licencia de ejecución para PLC TwinCAT TC1250 (1 por CPU) | $350 – $500
TwinCAT TC3 NC PTP (control servo, hasta 4 ejes) | $950 – $1400
Máquina CNC TwinCAT TC3 (hasta 9 ejes) | $2,500 – $4,000
EL1008 (entrada digital de 8 canales, 24 V) | $45 – $60
EL2008 (salida digital de 8 canales, 24 V, 0,5 A) | 55 $ – 75 $
EL7041 (terminal para motor paso a paso de 1 canal) | $180 – $240
Adaptador de seguridad TwinCAT (USB) | $90 – $120
El plazo de entrega para la serie CX20xx suele ser de 4 a 6 semanas. Para la serie CX51xx, el plazo puede ser de 6 a 10 semanas. Las licencias se entregan como archivos de activación en un plazo de 1 a 2 días hábiles tras la compra. Disponemos de modelos CX y terminales de E/S comunes; consulte nuestra página de inventario y precios para conocer la disponibilidad en tiempo real.
P: ¿Puedo ejecutar TwinCAT en un ordenador portátil o de sobremesa estándar?
R: Sí, para desarrollo y pruebas. TwinCAT XAE funciona en cualquier sistema Windows 10/11 Pro o Enterprise. Para producción, utilice un IPC de la serie CX de Beckhoff o un PC industrial con un chipset Ethernet validado (Intel I210/I219). El hardware de consumo con tarjetas de red Realtek no ofrece un rendimiento EtherCAT fiable en tiempo real.
P: ¿Cuál es la diferencia entre TwinCAT 2 y TwinCAT 3?
A: TwinCAT 2 utiliza un entorno de desarrollo independiente. TwinCAT 3 está integrado en Visual Studio, admite módulos C++ y Simulink en tiempo real y utiliza una arquitectura de ejecución más moderna. Beckhoff ya no desarrolla activamente TwinCAT 2. Todos los proyectos nuevos deben usar TwinCAT 3.
P: ¿Necesito conocer la norma IEC 61131-3 para usar TwinCAT?
A: Sí, pero solo necesitas un lenguaje. El texto estructurado (ST) es la opción más común para el desarrollo de software nuevo, ya que se lee como Pascal o C. Si tu equipo tiene experiencia en lógica de escalera, TwinCAT también lo admite. Las funciones más avanzadas (módulos de C++, bloques de funciones personalizadas en otros lenguajes) son opcionales.
P: ¿Cómo gestiona TwinCAT las actualizaciones de firmware?
A: Las actualizaciones de firmware se realizan a través del Administrador del sistema TwinCAT. Se descarga una nueva imagen de firmware (.efi) al CX mediante Ethernet, se reinicia y el controlador arranca con la nueva versión. Es posible revertir a una versión anterior, pero requiere una instalación limpia. Pruebe siempre las actualizaciones de firmware primero en un controlador de repuesto.
P: ¿Puede TwinCAT comunicarse con otros PLC y sistemas SCADA?
R: Sí, ampliamente. TwinCAT admite OPC UA (servidor y cliente), Modbus TCP/RTU, PROFINET (como controlador o dispositivo), EtherNet/IP, BACnet y muchos otros protocolos mediante bloques de funciones específicos o complementos. También cuenta con integración nativa de base de datos SQL para el registro de eventos.
P: ¿Qué sucede si el sistema operativo Windows falla en un controlador CX?
A: La serie CX utiliza TwinCAT/BSD (un sistema operativo en tiempo real basado en FreeBSD) o Windows 10/11 IoT Enterprise. En la versión para Windows, el núcleo en tiempo real de TwinCAT es independiente del núcleo de Windows. Un fallo de Windows detiene la interfaz hombre-máquina (HMI) y los servicios que no son en tiempo real, pero la lógica del PLC en tiempo real continúa ejecutándose. El CX se puede configurar para reiniciarse automáticamente y reiniciar el entorno de ejecución de TwinCAT en menos de 60 segundos. Consulte nuestras mejores prácticas de implementación de TwinCAT para configuraciones de redundancia.
Beckhoff TwinCAT no es solo un PLC, sino una plataforma de automatización completa que reemplaza la pila tradicional de controlador, controlador de movimiento, HMI y gateway con un único entorno de ejecución de software en hardware estándar. La curva de aprendizaje es considerable, especialmente en lo que respecta a la configuración en tiempo real y las licencias. Pero para los ingenieros que necesitan rendimiento, flexibilidad y una cadena de herramientas unificada, TwinCAT ofrece soluciones donde los PLC convencionales se quedan cortos. Comience con un CX2020 y una licencia básica TC1250, cree una pequeña prueba de concepto y comprenderá por qué el control basado en PC es la arquitectura dominante en la fabricación avanzada en todo el mundo, desde Alemania hasta Dubái.
------------------------------------------------------------------------------------------------------------------
