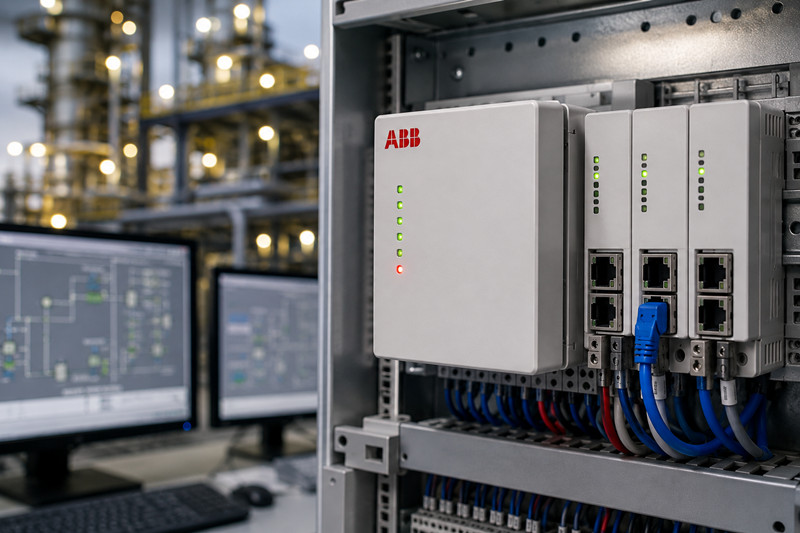

La luz roja que no puedes ignorar

Son las 2 de la madrugada de un martes. El jefe de turno te llama por radio: el controlador ABB AC800M de la Línea 4 está emitiendo una alarma de batería baja y la producción está a cinco minutos de una parada forzosa. Tienes una sola oportunidad para cambiar la batería antes de que empiece la producción matutina, y no hay margen de error. Situaciones como esta se repiten a diario en refinerías de petróleo, centrales eléctricas e instalaciones químicas de todo el mundo. El controlador ABB AC800M es un componente esencial de la automatización industrial, pero, como toda infraestructura crítica, requiere mantenimiento regular, especialmente en lo que respecta al reemplazo de la batería, la gestión del firmware y la localización de repuestos cuando llegan al final de su vida útil. Esta guía abarca todo lo necesario para que tu AC800M funcione de forma fiable, con pasos prácticos que puedes aplicar de inmediato.

¿Qué es el? ABB AC800M ¿Controlador?

El ABB AC800M es un controlador lógico programable (PLC) de alto rendimiento que constituye el núcleo del sistema de control distribuido (DCS) ABB Ability System 800xA. Está diseñado para el control de procesos complejos y críticos para la seguridad en industrias como la del petróleo y el gas, la generación de energía, la química, la farmacéutica y la de la pulpa y el papel. La familia AC800M incluye varias variantes de controlador, cada una adaptada a diferentes requisitos de rendimiento y redundancia.

· PM861: controlador de nivel básico para aplicaciones pequeñas, CPU única, hasta 16 MB de memoria.

· PM862: controlador de gama media con mayor memoria (32 MB) y procesamiento más rápido.

· PM864: controlador de alto rendimiento para aplicaciones exigentes, 64 MB de memoria.

· PM864A: variante del PM864 con capacidad de redundancia, compatible con configuraciones de reserva en caliente 1:1.

· PM866: el controlador de gama alta con 128 MB de memoria, diseñado para estrategias de control grandes y complejas.

Estos controladores se conectan a las placas base TP830 o TP840, que proporcionan la conectividad del plano posterior para los módulos de E/S, las interfaces de comunicación y las fuentes de alimentación. El AC800M se comunica con el resto del sistema 800xA a través de una red troncal Ethernet redundante (MB300 o Ethernet industrial) y admite una amplia gama de protocolos de bus de campo mediante módulos de comunicación dedicados como el CI854 (PROFIBUS DP), el CI857 (EtherNet/IP) y el CI862 (Modbus TCP).

Para la programación y configuración, se utiliza ABB Control Builder M (ahora integrado en el paquete de ingeniería 800xA), que admite los cinco lenguajes de programación IEC 61131-3: diagrama de escalera, diagrama de bloques de funciones, texto estructurado, lista de instrucciones y diagrama de funciones secuenciales.

Sustitución de la batería: la tarea de mantenimiento más común del AC800M

La tarea de mantenimiento más frecuente en un controlador ABB AC800M es el reemplazo de la batería. La batería alimenta el reloj en tiempo real y mantiene el programa y los datos en la memoria SRAM cuando el controlador está apagado. Si la batería se agota mientras el sistema está inactivo, se pierde el programa de la aplicación, la configuración y los datos históricos, lo que puede implicar horas o incluso días de inactividad para recargar y volver a poner en marcha el sistema.

Tipos de baterías AC800M

ABB utiliza algunos tipos de baterías estándar en toda la familia AC800M:

Número de pieza | Descripción | Se utiliza en

3BSE003991R1 | Batería de litio, 3,6 V, 1/2 AA | PM861, PM862

3BSE013230R1 | Batería de litio, 3,6 V, AA | PM864, PM864A, PM866

3BHB004027R0001 | Paquete de baterías para respaldo extendido | Aplicaciones redundantes

La 3BSE003991R1 es una pila de cloruro de tionilo de litio de tamaño 1/2 AA, mientras que la 3BSE013230R1 es la variante de tamaño AA completo con mayor capacidad. Consulta siempre el manual de tu mando para confirmar qué pila requiere tu modelo específico; usar la incorrecta puede provocar un ajuste inadecuado o una menor duración de la batería.

Duración de la batería e indicadores de advertencia

En condiciones normales de funcionamiento (25 °C, encendido), la batería AC800M dura entre 3 y 5 años. Las temperaturas ambiente elevadas reducen significativamente la vida útil de la batería; a 55 °C, podría durar tan solo 18 meses. El controlador supervisa el voltaje de la batería y activa una alarma de batería baja (visible en el LED del panel frontal como un indicador rojo intermitente "BAT" y notificable a través del sistema de alarma 800xA) cuando el voltaje cae por debajo del umbral. Una vez que se activa esta alarma, normalmente quedan entre 2 y 4 semanas de autonomía.

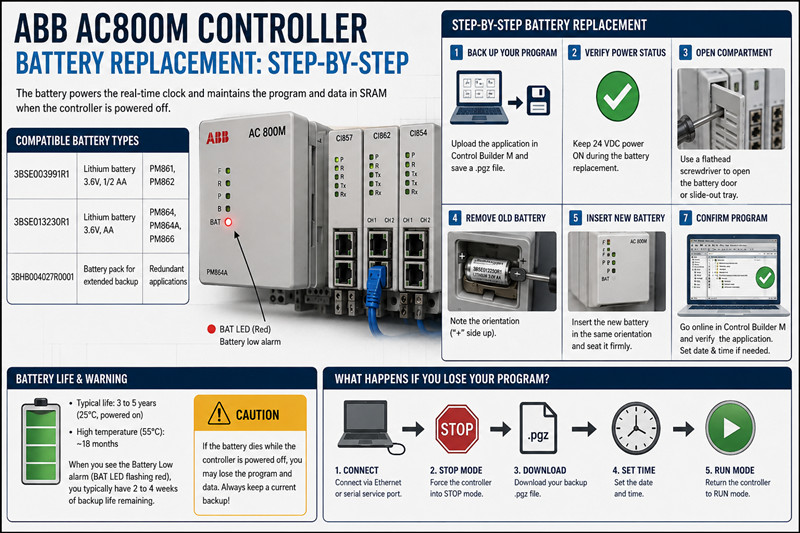

Procedimiento paso a paso para el reemplazo de la batería

Sustituir la batería de un AC800M es sencillo, pero es necesario seguir la secuencia correcta para evitar la pérdida de datos:

1. Realice una copia de seguridad de su programa. Abra Control Builder M, conéctese al controlador y cargue la aplicación completa. Exporte el archivo a formato .pgz y guárdelo en una unidad de red segura y en una copia de seguridad local. Este paso es indispensable: aunque el cambio en caliente de la batería debería preservar el programa, pueden producirse fallos de hardware durante el reemplazo.

2. Verifique el estado de alimentación del controlador. La batería solo necesita mantener los datos cuando la alimentación principal está apagada. Si el controlador está encendido (alimentación de 24 V CC activa), puede cambiar la batería sin riesgo para el programa. ABB recomienda mantener la alimentación encendida durante el cambio siempre que sea posible.

3. Abra el compartimento de la batería. En los modelos PM861/PM862, la batería se encuentra en una pequeña tapa en el panel frontal. En los modelos PM864/PM866, está dentro de una bandeja deslizable a la que se accede desde el frente. Use un destornillador plano pequeño para abrir el compartimento con cuidado.

4. Retire la batería vieja. Deslícela fuera del soporte. Fíjese en la orientación: el terminal positivo suele estar marcado con un "+" dentro del compartimento.

5. Inserta la batería nueva. Colócala en la misma posición que la anterior. Asegúrate de que quede bien encajada en el soporte.

6. Cierre el compartimento y verifique. Cierre la puerta o deslice la bandeja hacia adentro. Compruebe el LED BAT del panel frontal: debería apagarse después de unos segundos. Si permanece encendido o parpadea, la batería no está haciendo buen contacto.

7. Confirme que el programa esté intacto. Abra Control Builder M y conéctese en línea con el controlador. Verifique que la aplicación esté cargada y en ejecución. Ajuste el reloj del sistema si muestra una hora incorrecta; esto es normal después de cambiar la batería.

¿Qué sucede si pierdes tu programa?

Si la batería se agota mientras el controlador está apagado, el sistema arrancará desde cero. Deberá:

· Conéctese a través de Control Builder M mediante Ethernet o el puerto de servicio serie.

· Fuerza el mando al modo STOP

· Descarga tu archivo .pgz de copia de seguridad

· Establezca la fecha y la hora.

· Vuelva a poner el controlador en modo EJECUCIÓN.

Por eso, mantener copias de seguridad actualizadas es la práctica de mantenimiento más importante para cualquier instalación de AC800M. Guárdelas fuera del controlador: en un servidor de archivos, en la base de datos de ingeniería de su DCS e idealmente en un repositorio con control de versiones.

Módulos de comunicación y E/S: Lo que necesita saber

El AC800M se comunica con el exterior a través de sus módulos de E/S y comunicación montados en rack. Comprender la gama de módulos le ayudará a planificar las actualizaciones y a encontrar repuestos.

Módulos de interfaz de comunicación (CI)

Módulo | Protocolo | Notas

CI854 | PROFIBUS DP-V1 | Dos puertos RJ45, hasta 12 Mbps

CI857 | EtherNet/IP | Modos de escáner y adaptador

CI862 | Modbus TCP | Cliente/servidor, hasta 20 conexiones

CI867 | PROFINET IO | Soporte para controladores y dispositivos

CI871 | HART | Paso de HART multiplexado

Estos módulos se conectan al rack TP830/TP840 y se comunican con el controlador a través del bus interno. Los puntos de fallo más comunes son los conectores RJ45 (desgaste por la conexión y desconexión repetidas) y los condensadores electrolíticos de las unidades CI854/CI857 más antiguas, que pueden presentar desajustes tras 8-10 años.

Serie SM E/S

Los módulos de la serie SM (S800 I/O) proporcionan conectividad de E/S de proceso. Los módulos clave incluyen:

· SM810 — Entrada digital de 16 canales, 24 V CC

· SM811: salida digital de 16 canales, 24 V CC, 0,5 A por canal.

· SM812 — Entrada analógica de 8 canales, 4-20 mA/HART

· SM813 — Salida analógica de 8 canales, 4-20 mA

· SM814 — Entrada de 8 canales para RTD/termopar

Estos módulos se montan en campo sobre bastidores de E/S S800 y se conectan al controlador mediante una red de E/S PROFIBUS DP o Ethernet. Generalmente son fiables, pero pueden sufrir fallos en los canales debido a sobretensiones o a la entrada de humedad en entornos adversos.

Configuraciones redundantes con PM864A

Para procesos críticos, el controlador PM864A admite redundancia 1:1. En un par redundante, dos controladores PM864A funcionan en paralelo: uno activo y otro en espera. Se sincronizan mediante un enlace de fibra óptica dedicado (el "cable de sincronización") y, si el controlador activo falla, el de reserva toma el control sin interrupción del proceso. Las configuraciones redundantes requieren:

· Dos controladores PM864A

· Dos placas base TP840

· Un cable de fibra de sincronización (3BSE030920R1)

· Fuentes de alimentación redundantes (SD821 o SD822)

· Módulos de comunicación redundantes

Para configurar correctamente la redundancia, se requiere una configuración específica en Control Builder M: es necesario asignar los controladores como un par de "Alta disponibilidad 1:1" y configurar el intervalo de sincronización y los parámetros de tiempo de espera.

Control Builder M: Firmware y compatibilidad

Control Builder M (CBM) es la herramienta de ingeniería para el AC800M. Ahora está incluida como parte del paquete de ingeniería ABB Ability System 800xA, pero las versiones independientes todavía se utilizan en muchos centros.

Matriz de compatibilidad de versiones

Versión CBM | Firmware compatible | Notas

5.1 | PM861/PM862 FW 3.0-3.2 | Versión anterior, ya no compatible

6.0 | PM864/PM864A FW 4.0-4.2 | Ampliamente implementado

6.1 | PM864/PM866 FW 4.2-5.0 | Estándar actual

6.2 | Todos los modelos, FW 5.1+ | Última versión, parte de 800xA 6.2

Proceso de actualización del firmware

La actualización del firmware del AC800M requiere:

8. Descargue el paquete de firmware correspondiente desde el portal de soporte de ABB (se requiere un contrato de servicio válido).

9. Cargue el firmware en Control Builder M.

10. Conéctese al controlador e inicie la descarga del firmware.

11. El controlador se reiniciará y ejecutará el nuevo firmware.

Advertencia: Las actualizaciones de firmware son irreversibles en algunos equipos antiguos; consulte las notas de la versión antes de continuar. Actualice siempre durante una interrupción programada del servicio, no durante la producción.

Precios y disponibilidad

El ciclo de vida del producto AC800M está maduro, y ABB ha hecho o está haciendo la transición de varios modelos al estado de "Última Compra" (LTB). Esta es la situación actual:

Nueva disponibilidad

· PM864 y PM864A: Aún disponibles nuevos a través de los socios de canal de ABB. Plazo de entrega estimado: de 4 a 8 semanas. Precio: entre 3500 y 5500 dólares, según la configuración y la cantidad.

· PM866: Disponible, pero más caro (entre 6000 y 8000 dólares nuevo). El plazo de entrega puede ser de 10 a 12 semanas.

· PM861 y PM862: estado LTB en muchas variantes. El nuevo stock está limitado al inventario existente en los canales de distribución.

Módulos de comunicación y E/S

· CI854/CI857/CI862: Generalmente disponibles nuevos, entre $800 y $2000 según el módulo. Plazo de entrega: de 4 a 6 semanas.

· Módulos de E/S SM: Ampliamente disponibles, entre 200 y 800 dólares por módulo.

· Placas base TP830/TP840: Disponibles nuevas, pero caras (entre 1000 y 2500 dólares). El mercado de segunda mano está activo.

Precios del segundo mercado

El mercado de componentes AC800M usados ​​y reacondicionados es sólido. Prevea lo siguiente:

· PM864/PM864A: entre 1200 y 2500 dólares usados, dependiendo del estado y la garantía.

· CI854/857/862: $350-$800 usados

· Módulos de E/S SM: entre 75 y 300 dólares (usados)

· Baterías (3BSE003991R1): $15-$30 nuevas de distribuidores

Para un suministro fiable, trabaje con revendedores de automatización industrial con experiencia que prueben y ofrezcan garantía en sus equipos usados. Las piezas falsificadas son un problema conocido en el mercado de ABB; compre únicamente a proveedores de confianza.

Preguntas frecuentes

P: ¿Con qué frecuencia debo cambiar la batería de mi ABB AC800M?

A: Cada 3 a 5 años en condiciones normales (temperatura ambiente de 25 °C, encendido). Reemplácela inmediatamente cuando vea la alarma LED de batería baja. En entornos de alta temperatura (superiores a 50 °C), reemplácela cada 18-24 meses.

P: ¿Puedo reemplazar la batería del AC800M mientras el controlador está en funcionamiento?

R: Sí. La batería solo mantiene el reloj en tiempo real y los datos de la SRAM cuando la alimentación principal está apagada. Con alimentación de 24 V CC, puede cambiar la batería sin afectar el programa en ejecución. Siempre haga una copia de seguridad de su programa primero como medida de precaución.

P: Mi PM864 no se conecta en Control Builder M. ¿Qué ocurre?

A: Compruebe tres cosas: (1) El cable Ethernet y los LED de estado del módulo CI857/CI862, (2) La dirección IP en la configuración del proyecto de CBM coincide con la IP real del controlador, (3) El controlador no está en estado de fallo (compruebe los LED del panel frontal). Si el LED MS (Estado del módulo) está rojo, es posible que haya un fallo de hardware.

P: ¿Cuál es la diferencia entre ABB AC800M y AC800PEC?

A: El AC800M es un controlador de procesos estándar para el DCS 800xA, diseñado para la automatización de procesos de uso general. El AC800PEC es un controlador programable de alta velocidad utilizado para aplicaciones de lógica rápida, como el control y los accionamientos de turbinas de gas. No son intercambiables.

P: ¿El ABB AC800M está obsoleto?

R: No, pero algunos modelos están llegando al final de su ciclo de vida. Los PM861 y PM862 están en la lista de "Última oportunidad para comprar". Los PM864A y PM866 todavía se venden y cuentan con soporte. La plataforma sucesora de ABB es la AC 800M Hi (con un rango de temperatura ampliado y ciberseguridad mejorada), pero la AC800M estándar sigue recibiendo un amplio soporte.

P: ¿Dónde puedo descargar el software de programación ABB AC800M?

A: Control Builder M está disponible a través del portal de clientes de ABB (myABB) para clientes con un contrato de servicio activo. También se distribuye como parte del paquete de ingeniería ABB Ability System 800xA. No está disponible para descarga pública; se requiere una licencia válida y un contrato de soporte.

P: ¿Qué sucede si utilizo la batería incorrecta en mi AC800M?

A: Usar una batería de tamaño insuficiente (por ejemplo, una pila AA de 1/2 pulgada en un controlador PM864 que requiere pilas AA) reducirá la autonomía y podría no ajustarse correctamente. Usar una batería con una composición química incorrecta puede provocar fugas o un mal contacto. Verifique siempre el número de pieza ABB correcto en el manual de su controlador.

P: ¿Puedo combinar controladores PM864 y PM866 en un par redundante?

R: No. Los pares redundantes deben usar modelos de controlador idénticos: dos PM864A o dos PM866. ABB no admite la combinación de modelos, ya que esto provocará fallos de sincronización.

Mantén tu AC800M en funcionamiento.

El controlador ABB AC800M es una plataforma fiable y de eficacia probada que impulsa algunos de los procesos industriales más exigentes del mundo. El reemplazo periódico de las baterías, la gestión del firmware y la gestión inteligente de repuestos garantizarán el funcionamiento continuo de su sistema durante muchos años. Tanto si necesita baterías de repuesto, como si actualiza los módulos de comunicación o planifica el cambio de controlador, comprender la familia AC800M —desde el modelo básico PM861 hasta el redundante PM864A— le ayudará a tomar mejores decisiones y evitar costosos tiempos de inactividad.

-------------------------------------------------------------------------------------------------------------------
