Allen-Bradley SLC 500: Reemplazo de batería, copia de seguridad del programa y guía de piezas
Llegas a la planta un lunes por la mañana y la máquina no funciona. La CPU SLC 500 muestra el LED FLT encendido de forma continua. La interfaz HMI está apagada. Conectas tu portátil, abres RSLogix 500 y no pasa nada: el programa ha desaparecido. Una batería agotada ha echado por tierra meses de trabajo de ingeniería.
Esta es la realidad de la plataforma Allen-Bradley SLC 500. Estos controladores han estado en funcionamiento en líneas de producción desde principios de la década de 1990 y dependen de una simple batería de litio para conservar el programa cuando se interrumpe la alimentación principal. Cuando esa batería se agota, la lógica de escalera desaparece. Sin una batería de respaldo, es necesario reescribir el programa desde cero.
Esta guía abarca todo lo que necesita saber sobre el reemplazo de la batería del SLC 500: los números de pieza correctos, el procedimiento exacto paso a paso, cómo hacer una copia de seguridad de su programa antes de que se agote la batería y qué piezas de repuesto debe tener a mano.
El SLC 500 (Controlador Lógico Pequeño) es una plataforma PLC modular presentada por Allen-Bradley (ahora Rockwell Automation) como una alternativa más potente a la serie MicroLogix. Utiliza el bus de la serie 1747 y admite una amplia gama de módulos de E/S, tarjetas de comunicación y módulos especiales.
A pesar de haber sido oficialmente descontinuado a finales de la década de 2000, el SLC 500 sigue en servicio activo en miles de instalaciones en Norteamérica y Latinoamérica. Muchas plantas no tienen planes inmediatos de migrar porque el hardware funciona, las piezas de repuesto aún están disponibles en el mercado secundario y una migración completa a CompactLogix o ControlLogix es costosa y requiere mucho tiempo.
Los componentes clave de un sistema SLC 500 son:
· módulo de CPU (Serie 1747-L5xx — 5/01, 5/02, 5/03, 5/04, 5/05)
· Plano posterior (Serie 1746-Axx — 4, 7, 10, 13 o 16 ranuras)
· Fuente de alimentación (Serie 1746-Px)
· módulos de E/S (1746-xxx discretos, analógicos y especializados)
· Módulo de memoria (1747-M1, M2 o M3 — almacenamiento de programas opcional)
· Batería (1747-BA o 1770-XYC)
La batería se encuentra dentro de la CPU o, en algunas configuraciones de chasis, montada externamente. Sin ella, la CPU conserva el programa solo mientras la fuente de alimentación del chasis esté activa. Una interrupción del suministro eléctrico, por corta que sea, provoca la pérdida del programa.
Cambiar la batería es sencillo, pero saltarse el paso de la copia de seguridad es donde la gente suele cometer errores. Esta es la secuencia correcta.
Antes de tocar la batería, conéctese al SLC 500 a través de RSLogix 500 y cargue el programa.
Procedimiento:
1. Conecte su computadora portátil de programación al SLC 500 a través del puerto serie (DF1/DH-485), el módulo DH+ o Ethernet (solo 5/05).
2. Abra RSLogix 500 y seleccione Comunicaciones > Comunicaciones del sistema.
3. Haga doble clic en el nodo del procesador para conectarse.
4. Ve a Comunicaciones > Cargar y selecciona el tipo de procesador correcto.
5. Guarde el archivo subido (en formato `.RSS`) en una ubicación segura; idealmente, en tres ubicaciones: el ordenador local, una unidad de red y una memoria USB.
Si la batería está agotada y el programa se ha borrado, este paso no servirá de nada. Tendrá que restaurarlo desde una copia de seguridad anterior o desde un módulo de memoria.
Dos números de pieza de batería son compatibles con el SLC 500:
Número de pieza | Descripción | Vida útil típica
1747-BA | Conjunto de batería estándar SLC 500 (BA = Conjunto de batería) | 2-5 años
1770-XYC | Carcasa y cable para batería externa NEMA 4/4X | 2-5 años
Ambas utilizan la misma química de cloruro de tionilo de litio (LiSOCl2) de 3,6 V, las mismas celdas que se emplean en aplicaciones de respaldo de memoria industrial en todo el mundo. La 1747-BA es una batería de ajuste directo que se conecta al panel frontal de la CPU. La 1770-XYC es un paquete de baterías de montaje remoto con cable, que se utiliza cuando la CPU está en una carcasa sellada o cuando se necesita acceder a la batería sin abrir el gabinete principal.
El modelo 1747-BA es el componente ideal para instalaciones estándar. Está ampliamente disponible a través de distribuidores de Rockwell Automation y proveedores de electrónica industrial. Su precio ronda entre los 30 y los 60 dólares, dependiendo del proveedor.
La ubicación de la batería depende del procesador SLC 500 que tengas:
SLC 5/01, 5/02 (1747-L511, L514, L524, L531): La batería se encuentra dentro de la carcasa de la CPU. Retire la pequeña tapa del panel frontal; el conector de la batería está detrás. Estos son los procesadores más antiguos y presentan la mayor tasa de fallos de batería, ya que suelen tener más de 25 años.
SLC 5/03, 5/04 (1747-L532, L541, L542, L543): Misma disposición: una tapa de batería en la parte frontal de la CPU. El conector tiene una muesca para evitar que se conecte al revés.
SLC 5/05 (1747-L551, L552, L553, L554): Acceso a la batería desde el panel frontal idéntico al de los modelos 5/03 y 5/04. El 5/05 es el procesador más común que aún está en servicio porque incorpora Ethernet (10Base-T).
Necesitas:
· Nueva batería 1747-BA
· Destornillador plano pequeño (opcional, para la tapa de la batería)
· Pulsera antiestática (recomendada)

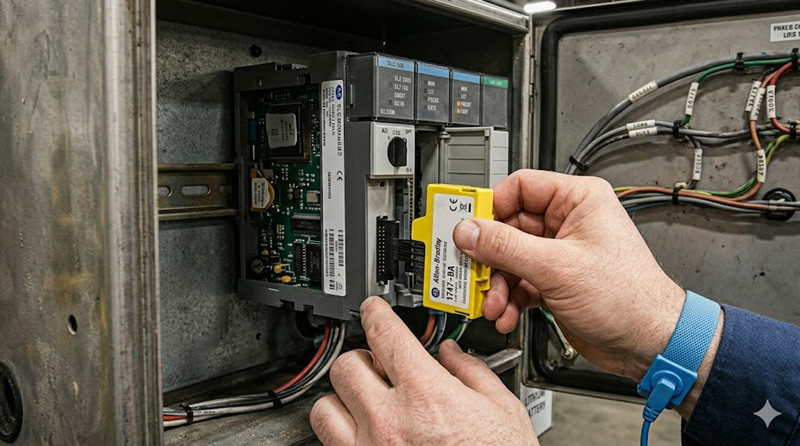

Pasos:
6. Mantenga la alimentación del chasis encendida durante el reemplazo de la batería. La batería solo proporciona respaldo a la RAM cuando la alimentación principal está apagada. Con la alimentación encendida, la CPU funciona con la fuente de alimentación y el circuito de la batería está inactivo; puede reemplazarla en caliente sin perder el programa.
7. Abra la tapa de la batería en el panel frontal de la CPU utilizando un destornillador plano o la uña del pulgar para hacer palanca en el pestillo.
8. Desconecte el conector de la batería vieja tirando del enchufe hacia afuera.
9. Conecte la nueva batería 1747-BA; el conector solo encaja de una manera.
10. Cierre la tapa de la batería.
11. Verifique el estado de la CPU. El LED BAT (si su procesador lo tiene) debería apagarse. En los modelos SLC 5/03, 5/04 y 5/05, también puede consultar el estado del procesador en la sección "Estado del procesador" de RSLogix 500.
Si necesita reemplazar la batería con la alimentación principal APAGADA, dispone de aproximadamente 30 minutos para hacerlo antes de que se descargue el condensador de respaldo y la memoria RAM pierda su programa. No confíe en esto.
Una batería 1747-BA es una inversión económica. Un módulo de memoria 1747 es la verdadera red de seguridad.
Los módulos Allen-Bradley 1747-M1, 1747-M2 y 1747-M3 son módulos de memoria basados en EEPROM que se conectan a la CPU SLC 500 y conservan el programa completo sin necesidad de batería. Están disponibles en diferentes tamaños:
· 1747-M1: Módulo de memoria de 64K
· 1747-M2: Módulo de memoria de 128K
· 1747-M3: Módulo de memoria de 256K
Cómo funcionan: Se guarda el programa en el módulo de memoria desde RSLogix 500 (Procesador > Guardar en módulo de memoria). Al encender el equipo, la CPU comprueba si hay un módulo de memoria. Si lo encuentra y contiene un programa válido, la CPU puede cargarlo o ignorarlo; este comportamiento se puede configurar mediante el interruptor de protección contra escritura del módulo.
Recomendación: Instale un módulo 1747-M2 o M3 en cada chasis SLC 500 que mantenga. Incluso si la batería falla catastróficamente y se borra la RAM, la CPU puede recargar el programa automáticamente desde el módulo de memoria en el siguiente ciclo de encendido. Esta pieza, que cuesta entre 100 y 200 dólares, ha salvado más turnos de producción que cualquier batería.
Si realiza el mantenimiento de sistemas SLC 500, necesita comprender las diferencias entre los modelos de CPU.
· Procesador básico: conjunto de instrucciones limitado, sin reloj en tiempo real.
· Puerto RS-232 (protocolo DH-485)
· Máximo 4096 puntos de E/S
· Memoria: 4K u 8K
· Ideal para: control de máquinas sencillas, lógica de cintas transportadoras, embalaje.
· Se agregó reloj en tiempo real e instrucciones adicionales (FAL, FSC, PID).
· Puerto RS-232 (DH-485)
· Máximo 4096 E/S
· Memoria: 8K o 16K
· Ideal para: aplicaciones de complejidad moderada con control de tiempo y secuenciación.
· Importante mejora: se agregó el protocolo RS-232 DF1 full-duplex y la capacidad de actualización del sistema operativo mediante memoria flash.
· Reloj en tiempo real con batería de respaldo
· Memoria: 16K o 32K
· Ejecución más rápida que 5/01 o 5/02
· Ideal para: procesos por lotes, lógica más compleja
· Se agregó un puerto de red DH+ (Data Highway Plus), fundamental para la E/S remota y la comunicación punto a punto con PLC-5 y ControlLogix.
· Memoria: de 16K a 64K
· Ideal para: sistemas de control distribuido, aplicaciones multiprocesador
· Se agregó Ethernet 10Base-T integrada (EtherNet/IP).
· Memoria: de 16K a 64K
· Puede comunicarse mediante comunicación serial, DH-485 o Ethernet.
· Procesador más común aún en servicio activo
· Ideal para: cualquier aplicación que requiera conectividad Ethernet sin un módulo 1747-KE o 1747-AIC adicional.
Todos los módulos de E/S y las CPU del SLC 500 se montan en un backplane de la serie 1746. Tamaños disponibles:
Chasis | Ranuras | Uso típico
1746-A4 | 4 ranuras | Panel pequeño, control de una sola máquina
1746-A7 | 7 ranuras | Panel mediano con E/S mixtas
1746-A10 | 10 ranuras | Sistema más grande con módulos analógicos y especiales
1746-A13 | 13 ranuras | Sistema grande, racks de E/S distribuidas
1746-A16 | 16 ranuras | Máxima expansión sin chasis remoto
Los chasis son intercambiables: se puede mover una CPU y E/S entre cualquier placa base 1746-Axx siempre que la potencia de la fuente de alimentación sea la adecuada.
El SLC 500 admite tres protocolos de comunicación principales:
DH-485 (Data Highway 485): Protocolo nativo para SLC 500. Utiliza una interfaz RS-485 de 4 hilos. Máximo 32 nodos, longitud total del cable de 1219 metros (4000 pies). Compatible con todos los procesadores SLC 5/01 a 5/05. Requiere la tarjeta de interfaz PCMCIA 1747-PIC o el convertidor de interfaz USB 1747-UIC para conectar un portátil moderno.
DH+ (Data Highway Plus): Disponible únicamente en el SLC 5/04. Red de paso de testigo de alta velocidad. Velocidad estándar de 57,6 Kbps, hasta 230,4 Kbps. Se utiliza en sistemas de automatización Rockwell de mayor tamaño para la comunicación entre PLC y la integración SCADA.
EtherNet/IP: Integrado en el SLC 5/05 o disponible como complemento mediante el módulo puente Ethernet 1747-KE para otros procesadores. EtherNet/IP es el estándar para Ethernet industrial moderno; el 5/05 utiliza 10Base-T (10 Mbps), que es lento para los estándares actuales, pero perfectamente adecuado para la carga y descarga de programas y la comunicación con la interfaz hombre-máquina (HMI).
Rockwell Automation ha descatalogado el modelo SLC 500, pero encontrar repuestos no es en absoluto imposible.
Los modelos 1747-BA y 1770-XYC todavía son fabricados por terceros y se encuentran ampliamente disponibles. Rockwell también sigue produciendo el modelo 1747-BA. Su precio oscila entre los 30 y los 60 dólares. Se pueden adquirir en:
· Distribuidores de Rockwell (Graybar, Rexel, Wesco, Motion Industries)
· Proveedores industriales (McMaster-Carr, AutomationDirect, Radwell)
· eBay y vendedores de excedentes (los precios varían mucho; verifique el estado).
Las CPU nuevas de stock antiguo tienen un precio elevado (entre 200 y 800 dólares, según el modelo). La SLC 5/05 es la más cara debido a la demanda de Ethernet. Los módulos usados están disponibles en:
· Radwell International: Inventario completo, probado, garantía
· PLC Center: Especializado en excedentes de Allen-Bradley
· eBay: Alto riesgo de módulos falsificados o dañados: pruébelo todo.
Los módulos 1747-M1, M2 y M3 son más difíciles de encontrar que las propias CPU. El 1747-M3 (256K) es el más buscado y el más raro. Calcula gastar entre 100 y 250 dólares por un módulo probado.
Las placas base 1746-Axx y las fuentes de alimentación 1746-Px aún son fáciles de encontrar a precios razonables. Estos son los componentes menos propensos a fallar del sistema.
R: La vida útil típica es de 2 a 5 años, dependiendo de la temperatura ambiente y el tiempo de inactividad. Las temperaturas elevadas reducen la vida útil de la batería. Instale una batería nueva cada 3 años durante el mantenimiento preventivo.
R: Sí. De hecho, este es el método recomendado. Con la alimentación del chasis aplicada, el circuito de la batería está inactivo; puede cambiar la batería en caliente sin perder la programación. Deje el chasis energizado.
A: Si el chasis pierde la alimentación principal debido a una batería agotada, la memoria RAM de la CPU se borra y el programa se pierde. La CPU mostrará un LED FLT y no funcionará hasta que el programa se vuelva a descargar o se cargue desde un módulo de memoria.
R: No. El modelo 1747-BA utiliza una pila de cloruro de tionilo de litio de 3,6 V con un conector y formato específicos. El uso de una batería no aprobada puede dañar la CPU o provocar un incendio. Utilice únicamente los modelos 1747-BA o 1770-XYC.
A: La batería 1747-BA se instala directamente en el panel frontal de la CPU. La batería 1770-XYC se instala de forma remota e incluye un cable para gabinetes NEMA 4/4X. Ambas utilizan la misma composición química de celdas.
R: Depende de la configuración del interruptor de protección contra escritura del módulo de memoria. Si el interruptor está en la posición CARGAR, la CPU carga el programa desde el módulo al encender el equipo, incluso si la RAM está vacía. Si está en la posición PROTEGER, el módulo solo guarda los datos de la CPU y no se carga automáticamente.
A: Rockwell suspendió el servicio de reparación para la mayoría de los procesadores SLC 500. Talleres de reparación independientes como Radwell ofrecen servicios de reparación con garantía. Para aplicaciones críticas, tenga un procesador de repuesto a mano.
A: Para conexiones seriales, utilice un convertidor de interfaz USB (1747-UIC) o un adaptador USB a DF1 de terceros. Para procesadores 5/05, utilice un cable Ethernet estándar (directo o cruzado, según su conmutador). Para DH+ (5/04), necesita una tarjeta PCMCIA 1784-PCMK o un convertidor USB a DH+.
El Allen-Bradley SLC 500 es una plataforma robusta y confiable que se resiste a jubilarse. Para mantenerla en funcionamiento, hay tres factores clave:
12. Realice copias de seguridad de sus programas: cargue y guarde los archivos `.RSS` de cada procesador y mantenga las copias fuera de la planta de producción.
13. Reemplace la batería 1747-BA cada 3 años; programe un recordatorio en su calendario. Una batería de $40 es barata en comparación con la pérdida de un programa.
14. Instala un módulo de memoria 1747-M2 o M3; esta es la mejor mejora que puedes realizar. Resiste fallos de batería, sobretensiones y errores del usuario.
Para sistemas nuevos, considere migrar a CompactLogix 5380 o ControlLogix 5580. Pero para los miles de sistemas SLC 500 que aún están en producción hoy en día, un programa de mantenimiento de baterías adecuado y un módulo de memoria son todo lo que necesita para mantener las líneas en funcionamiento.
-------------------------------------------------------------------------------------------------------------------
