PLC Mitsubishi Serie FX: Guía de programación, software y repuestos
Estás frente a un panel un viernes por la tarde. La línea está caída, el PLC está dando un error y la vieja computadora portátil de programación se averió el año pasado, llevándose consigo la licencia del software. Tienes un PLC Mitsubishi FX Series frente a ti, pero no recuerdas qué versión de GX Works funciona en ese FX3U, y el cable SC-09 que pediste al proveedor habitual parece no ser compatible con Windows 11. ¿Te suena familiar? Si trabajas con automatización antigua de origen asiático, seguro que te ha pasado. Esta guía del PLC Mitsubishi FX Series cubre exactamente lo que necesitas: qué software se comunica con qué CPU, qué cables funcionan y cómo conseguir repuestos sin exceder tu presupuesto de mantenimiento.
La serie Mitsubishi FX es una familia de controladores lógicos programables compactos, con forma de ladrillo, que se han fabricado de forma continua, en una u otra versión, desde finales de la década de 1980. Son componentes esenciales en innumerables líneas de envasado, estaciones de ensamblaje automotriz, maquinaria textil y sistemas de manipulación de materiales en Asia y el resto del mundo. Si alguna vez ha abierto un panel eléctrico en una máquina usada importada de Japón, Corea o China, es muy probable que haya encontrado un FX en su interior.
La programación se divide en algunas subseries clave:
· FX1S: Ultracompacto, E/S fijas, sin bus de expansión. Para máquinas pequeñas e independientes. Descatalogado.
· FX1N — Compacto con capacidad de expansión. Ampliamente clonado. Descatalogado.
· FX2N: La época dorada. Expansión modular de E/S, módulos de funciones especiales, enorme base de usuarios. Descatalogado.
· FX3G: modelo básico actual. USB integrado, bajo costo, todavía en producción.
· FX3U: modelo actual de alto rendimiento. Tres veces más rápido que el FX2N, con opciones USB + Ethernet, todavía en producción.
· FX5U: el sucesor de la serie iQ-F. No utiliza estrictamente la arquitectura FX; tiene un conjunto de instrucciones y un software diferentes (solo GX Works3). Su nombre puede resultar confuso.
El primer paso es comprender con qué subserie está trabajando. Fíjese en la etiqueta frontal. El modelo de la CPU está impreso claramente en el panel frontal: FX2N-32MT, FX3U-64MR, etc. Los dos últimos dígitos indican la cantidad de E/S, y el sufijo de letra indica el tipo de salida (R = relé, T = sumidero de transistor, T-ESS = fuente de transistor).
Aquí es donde reside la mayor parte de la confusión. Mitsubishi ha lanzado tres entornos de programación principales a lo largo de la vida útil de la serie FX, y no son compatibles con versiones anteriores en todos los casos.
El IDE original de Windows para la familia FX. GX Developer es compatible con todos los modelos, desde el FX1S hasta el FX3U. Es antiguo, utiliza el protocolo de comunicación MELSEC a través de RS-232/RS-422 y no admite conexiones USB de forma nativa (se necesita un puerto serie o un convertidor). Funciona razonablemente bien en Windows XP hasta Windows 7. Su compatibilidad con Windows 10 y 11 es irregular; la versión SW1D5C-LLT-E es la última disponible.
Compatible con: FX1S, FX1N, FX2N, FX3G, FX3U (y modelos anteriores de las series A y Q)
No es compatible con: FX5U
El sucesor moderno de GX Developer. GX Works2 es compatible con FX3G, FX3U y FX5U (en modo FX), además de las series L y Q. Cuenta con un editor de escalera mucho mejor, admite texto estructurado y SFC, y gestiona las conexiones USB a las CPU FX3G y FX3U sin necesidad de un controlador especial.
El inconveniente: GX Works2 no es compatible con FX1S, FX1N ni FX2N. Si necesita trabajar con esas CPU antiguas, debe mantener una copia de GX Developer ejecutándose en algún lugar, ya sea en una máquina virtual antigua con Windows 7 o en un portátil dedicado.
Compatible con: FX3G, FX3U, FX5U, Serie L, Serie Q
No es compatible con: FX1S, FX1N, FX2N
Este es el IDE para las plataformas iQ-F (FX5U) e iQ-R. Utiliza un formato de archivo de proyecto completamente diferente (.gx3) y un motor de programación distinto. No puede abrir directamente proyectos de GX Developer ni de GX Works2; es necesario convertirlos.
Compatible únicamente con FX5U (de la familia FX).
No es compatible con: FX1S, FX1N, FX2N, FX3G, FX3U
Si tiene esta CPU | Utilice este software
FX1S, FX1N, FX2N | Desarrollador GX (8.xx)
FX3G, FX3U | GX Developer o GX Works2
FX5U (iQ-F) | Solo GX Works3
Lograr una conexión física correcta es el segundo mayor quebradero de cabeza después de la compatibilidad del software. Aquí tienes un resumen práctico.
Cable de programación original de Mitsubishi. Convierte el puerto serie RS-232 del PC a las señales RS-422 que utiliza el PLC FX. El SC-09 funciona con todos los procesadores FX1S a FX3U. Si su portátil aún dispone de un puerto serie DB9, esta es la opción más fiable. Si no dispone de un puerto serie, necesitará un adaptador USB a serie con un chipset FTDI original (evite los clones Prolific PL2303, ya que pierden caracteres y sincronización).
Una versión USB nativa del SC-09 con un chip FTDI integrado. Son fáciles de conseguir y compatibles con GX Developer y GX Works2. El problema común: muchas imitaciones baratas usan chips FTDI falsificados que los controladores de Windows no reconocen después de 2016. Compre a un proveedor de confianza o, al menos, asegúrese de que utilice chips FTDI originales.
Cable de programación USB oficial de Mitsubishi para FX3G y FX3U. Incluye un controlador dedicado y funciona a la perfección con GX Works2. Es caro en comparación con las opciones de terceros, pero no tendrás problemas con los controladores si logras encontrar uno.
1. Conecte el cable al PLC (normalmente un conector Mini-DIN redondo de 8 pines en FX2N/FX3U, o un conector USB-mini en FX3G).
2. En GX Developer/GX Works2, vaya a Online > Transfer Setup.
3. Seleccione la interfaz de PC correcta (puerto serie, USB o Ethernet).
4. Configure la interfaz del PLC para que coincida con el tipo de cable.
5. Velocidad de transmisión: normalmente 9600 bps para el puerto serie SC-09, 115200 para el puerto USB-SC09-FX.
6. Haz clic en Prueba de comunicación. Si falla, comprueba el cableado, la instalación del controlador y el número de puerto COM.

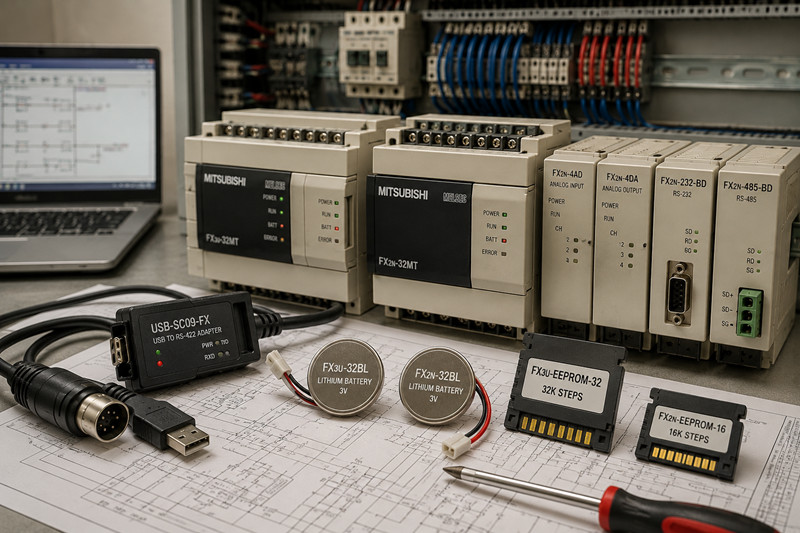

Incluso el PLC más fiable necesita mantenimiento con el tiempo. Aquí le indicamos qué piezas debe tener en stock o adquirir.
La serie FX utiliza una batería de respaldo de litio para conservar el programa y la memoria de retención cuando se interrumpe el suministro eléctrico. Cuando el voltaje de la batería disminuye, la CPU enciende el LED "BATT" o hace parpadear el LED "ERR". Si se ignora durante un tiempo prolongado, el PLC pierde su programa.
· FX3U-32BL — Para procesadores FX3U. También compatible con algunas unidades FX3G. Utiliza una batería de litio CR2450 estándar.
· FX2N-32BL: Para procesadores FX2N, FX1N y FX1S. Conector diferente al de la versión FX3U.
Consejo práctico: Reemplace siempre la batería con el PLC encendido (o pocos minutos después de apagarlo) para evitar perder el programa. Y siempre haga una copia de seguridad de su programa antes de usarlo, incluso si cree tener una copia impresa en algún lugar.
Si su aplicación necesita más pasos de los que proporciona la CPU básica, o si desea un almacenamiento de programas extraíble, los casetes de memoria son la solución.
· FX2N-EEPROM-16: casete EEPROM de 16K pasos para procesadores FX2N. No requiere batería para la retención de datos.
· FX3U-EEPROM-32: cartucho EEPROM de 32K pasos para procesadores FX3U.
· FX3U-EEPROM-64: versión de 64K pasos para programas grandes.
Estas piezas se insertan en la parte superior de la CPU, debajo de la tapa abatible. Cada vez es más difícil encontrarlas nuevas; consulta en tiendas de excedentes de electrónica y liquidadores de automatización.
Una de las ventajas de las plataformas FX2N y FX3U es la capacidad de añadir E/S analógicas, puertos de comunicación y control de movimiento mediante módulos de montaje lateral.
· FX2N-4AD: entrada analógica de 4 canales (0-10 V, 4-20 mA). Se utiliza en todo tipo de aplicaciones de monitorización de temperatura y presión.
· FX2N-4DA: salida analógica de 4 canales. Para posicionamiento de válvulas, referencia de velocidad de variadores de frecuencia, etc.
· FX2N-232-BD: tarjeta de comunicación RS-232. Se monta en el lado izquierdo de la CPU. Se utiliza para la conexión HMI, la salida de impresora o la modernización de las comunicaciones serie.
· FX2N-485-BD: tarjeta de comunicación RS-485. Para la interconexión de múltiples PLC o la conexión a un sistema SCADA.
· FX3U-4AD: Entrada analógica de 4 canales actualizada para la plataforma FX3U. Mayor resolución que la versión FX2N.
· FX3U-232-BD — Tarjeta RS-232 para FX3U. Formato más compacto.
El FX3U introdujo un nuevo bus de extensión en el lado izquierdo para complementos específicos de la CPU:
· FX3U-32BL — Batería (descrita anteriormente)
· FX3U-7DM — Módulo de visualización para monitorización y diagnóstico en PLC
· FX3U-USB-BD: Actualización del puerto de programación USB
· FX3U-ENET-ADP: Adaptador Ethernet para conectividad de red.
El mercado de repuestos para la serie FX ha cambiado significativamente en los últimos cinco años.
Artículo descatalogado (difícil de encontrar nuevo, consultar el excedente):
· FX1S: completamente obsoleto, no se fabrican nuevos modelos.
· FX1N — su reemplazo es FX3G
· FX2N — su reemplazo es FX3U
· Cassettes de memoria para FX2N
Todavía en producción (disponible nuevo en los distribuidores de Mitsubishi):
· FX3G: modelo económico actual, entre 150 y 300 dólares dependiendo de las E/S.
· FX3U: modelo actual de gama media, entre 300 y 800 dólares dependiendo de las E/S.
· FX5U (iQ-F) — generación actual, entre 250 y 900 dólares.
Dónde encontrar repuestos:
· Distribuidores autorizados de Mitsubishi (para los nuevos FX3G, FX3U y FX5U)
· Proveedores de excedentes industriales (para piezas descatalogadas de FX1S, FX1N y FX2N)
· eBay y Alibaba, pero ten cuidado con las falsificaciones, especialmente los cables y baterías SC-09.
· TZTECHIO — consulta nuestra sección /mitsubishi y el catálogo /plc para ver el stock disponible.
P: ¿Puedo usar GX Works2 para programar un FX2N?
R: No. GX Works2 no es compatible con las CPU FX1S, FX1N ni FX2N. Para esas plataformas, debe usar GX Developer (versión 8.xx o anterior). Si no dispone de una copia, algunas herramientas de terceros como GX IEC Developer también funcionan, pero GX Developer sigue siendo la opción estándar.
P: ¿Qué cable necesito para un FX3U con GX Works2?
A: Utilice el cable USB-SC09-FX con chipset FTDI original o el cable oficial Mitsubishi FX-USB-AW. Ambos se conectan directamente al puerto Mini-DIN8 de la CPU FX3U. GX Works2 lo reconocerá como una conexión USB.
P: ¿Cómo sé si la batería de mi FX PLC se está agotando?
A: El LED "BATT" en la parte frontal de la CPU se iluminará o el LED "ERR" parpadeará siguiendo un patrón específico (dos destellos seguidos de una pausa). También puede consultar el voltaje de la batería en el menú de diagnóstico del PLC a través de GX Developer o GX Works2. Si el voltaje es inferior a 2,7 V, reemplácela pronto.
P: ¿Perderé mi programa si cambio la batería?
R: Solo si tardas demasiado. El condensador dentro de la CPU conserva el programa durante unos minutos después de apagarla. Lo ideal es encender el PLC, reemplazar la batería mientras está encendido y luego verificar que el programa siga intacto. Siempre haz una copia de seguridad del programa en tu PC antes.
P: ¿Es el FX5U (iQ-F) compatible con versiones anteriores de los programas del FX3U?
R: En general sí, pero requiere trabajo. GX Works3 puede importar proyectos de GX Works2, y el FX5U admite la mayor parte del conjunto de instrucciones del FX3U. Es posible que sea necesario reasignar algunas instrucciones de módulos de funciones especiales y dispositivos dedicados (D, M, S). Planifique un proyecto de conversión; no es un reemplazo directo.
P: ¿Dónde puedo comprar todavía una CPU FX2N nueva?
R: Generalmente no es posible; el FX2N se dejó de fabricar alrededor de 2013. Sus opciones son: comprar uno usado/excedente (verifique la antigüedad de la batería y haga una copia de seguridad del programa inmediatamente), actualizar a un FX3U que tiene un formato similar y la mayoría de los mismos módulos de funciones especiales, o usar un FX5U con una conversión si necesita hardware nuevo con garantía.
P: ¿Cuál es la diferencia entre FX3U y FX3G?
A: El FX3U es el modelo de mayor rendimiento: aproximadamente tres veces más rápido, con más pasos de programa (64K frente a 32K), admite más módulos de extensión y cuenta con un reloj en tiempo real de serie. El FX3G es la opción económica, con USB integrado y menor coste. Para máquinas sencillas, el FX3G es más que suficiente. Para aplicaciones con cálculos matemáticos complejos, contadores de alta velocidad o gran cantidad de E/S analógicas, se recomienda el FX3U.
P: ¿Por qué no se conecta mi cable SC-09 en Windows 10?
R: Probablemente haya dos problemas: (1) tu adaptador USB a serie tiene un chipset falsificado que Windows 10 no admite; cámbialo por un adaptador con un chip FTDI FT232RL original, y (2) es posible que Windows 10 no acepte controladores sin firmar para GX Developer. Intenta instalarlo en modo de compatibilidad con Windows 7 o ejecuta GX Developer en una máquina virtual con Windows 7.
El PLC Mitsubishi FX Series no va a desaparecer de la noche a la mañana. Hay millones de estos controladores instalados en fábricas de todo el mundo, y muchos seguirán funcionando durante otra década o más. La clave para mantener las líneas de producción en marcha es saber exactamente qué combinación de software y cables funciona con su modelo de CPU específico, tener una batería de repuesto a mano y saber dónde encontrar piezas de repuesto cuando el proveedor original indique que están descatalogadas. Guarde esta guía, haga copias de seguridad de sus programas y tenga a mano un pequeño stock de cables SC-09 y baterías CR2450; se lo agradecerá.
-----------------------------------------------------------------------------------------------------------------
