La frustración es real.

Lo has cableado todo correctamente. El variador Danfoss VLT se enciende, el motor gira y el PLC está en línea. Pero en cuanto envías una orden de escritura a través del bus de campo, se produce un fallo de comunicación o, peor aún, el variador te ignora por completo. Me ha pasado. El parámetro 8-30 muestra "Sin mensaje", el LED verde del bus de campo parpadea de forma frenética y el jefe de producción te mira fijamente por encima del hombro. Este artículo es la guía práctica que me hubiera gustado tener en mis primeras integraciones con Danfoss. Cubriremos los cuatro protocolos principales: PROFIBUS, PROFINET, EtherNet/IP y Modbus RTU, con los números de parámetros exactos, las asignaciones de PCD y los pasos de solución de problemas que necesitas para que los datos se transmitan de forma fiable.

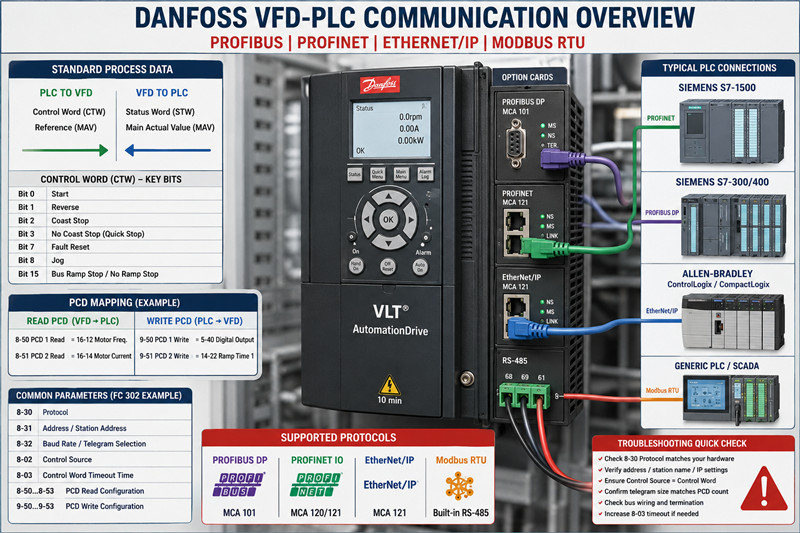

Conceptos básicos: Serie VLT de Danfoss y opciones de bus de campo.

Danfoss ha producido varias generaciones de variadores de frecuencia bajo la marca VLT. Los modelos más comunes que encontrará en entornos industriales son: VLT Micro Drive FC 51, Automatización VLT Drive FC 302, VLT AQUA Drive FC 202 y las series más recientes VLT Midi Drive FC 280 e iC7. Para la integración con PLC, los FC 302 y FC 202 son los más utilizados: admiten la gama completa de tarjetas de opciones de comunicación y cuentan con los conjuntos de parámetros más completos.

Autobuses de campo compatibles

Protocolo | Caso de uso típico | ¿Se requiere tarjeta de opción?

Modbus RTU (RS-485) | Plantas heredadas, SCADA simple, PLC pequeños | No — integrado en variadores estándar

PROFIBUS DP | Siemens S7‑300/400, plantas antiguas | VLT PROFIBUS DP MCA 101

PROFINET | Siemens S7‑1200/1500, líneas modernas | VLT PROFINET MCA 120 o MCA 121

EtherNet/IP | Allen-Bradley CompactLogix / ControlLogix | VLT EtherNet/IP MCA 121

Punto clave: Si su variador es un FC 51, está limitado a Modbus RTU a través de los terminales RS-485 integrados (68, 69, 61). Para los FC 302/202/280, puede agregar cualquiera de las tarjetas de opción mencionadas anteriormente. La serie iC7 cuenta con Ethernet multiprotocolo integrada, sin necesidad de tarjeta adicional.

Perfil de comunicación (CTW / MAV / PCD)

Cada implementación de bus de campo de Danfoss se basa en los mismos fundamentos: una palabra de control (CTW), un valor real principal/de referencia (MAV) y un conjunto de palabras de datos de proceso (PCD). No es necesario memorizar cada bit de la CTW; los elementos críticos son:

· Bit 0: Comando de inicio

· Bit 1: Invertir

· Parte 2: Parada de la costa

· Bit 3: Sin parada libre (parada rápida)

· Bit 7: Fallo de reinicio

· Bit 8: Trotar

· Bit 15: Selección de parada de rampa de autobús / sin parada de rampa

La palabra de estado (STW) refleja lo siguiente: Bit 0 = Listo, Bit 1 = Listo para ejecutarse, Bit 2 = En ejecución, Bit 3 = En ejecución en la referencia, Bit 7 = Fallo, etc. Familiarícese con esto, ya que es idéntico en todos los protocolos.

El mundo real: Configuración protocolo por protocolo

1. Modbus RTU

Modbus RTU es el más simple y tolerante. Está integrado en cada variador VLT en los terminales 68 (TX+/RX+), 69 (TX-/RX-) y 61 (común).

Lista de verificación de parámetros para FC 302:

· Protocolo 8-30 = `Modbus RTU`

· 8-31 Dirección = configure su dirección de autobús (1-247)

· Velocidad de transmisión de 8-32 baudios = coincide con tu maestro (9600, 19200, 38400)

· 8-33 Paridad / Bits de parada = `Par, 1 parada` (común) o `Sin paridad, 2 paradas`

· 8-35 Retardo mínimo de respuesta = 10 ms (comience aquí; aumente si se producen colisiones)

· 8-36 Retardo máximo de respuesta = 100 ms

Escritura en la palabra de control: dirección del registro de retención Modbus 0x2000 (decimal 8192). El valor de referencia se introduce en 0x2002 (decimal 8194). ¿Lectura de la velocidad real? Registro 0x2100 (decimal 8448) para la palabra de estado y 0x2102 (decimal 8450) para el valor real principal.

Error común: Se envía 0x047F al registro 0x2000 esperando que el variador se active, pero no sucede nada. Compruebe la configuración 8-30: si está configurada en Perfil FC en lugar de Modbus RTU, el variador no interpretará correctamente la palabra de control. Verifique también que la opción 8-50 Selección de marcha libre no esté anulando el comando de arranque.

2. PROFIBUS DP

PROFIBUS tiene mala fama por ser complicado, pero una vez que se carga el archivo GSD y se sincroniza la velocidad de transmisión, funciona a la perfección.

Hardware:

· Tarjeta de opciones VLT PROFIBUS DP MCA 101

· Terminales de BUS: Línea A (roja), línea B (verde), blindaje conectado en ambos extremos.

· Resistencias de terminación activadas en los dos extremos físicos del segmento.

Configuración de parámetros:

· 8-30 Protocolo = `PROFIBUS DP`

· 8-31 Dirección de estación = coincide con los interruptores DIP de hardware (o con la configuración de parámetros si el direccionamiento por software está habilitado).

· 8-32 Selección de telegrama = `Telegrama estándar 1` (2 palabras: CTW+MAV) o `Telegrama estándar 20` (6 palabras: CTW+MAZ+4 PCD). Para la mayoría de las aplicaciones con control de velocidad, el Telegrama 1 es suficiente.

· 8-02 Fuente de control = `Entrada digital y palabra de control`

· 8-03 Tiempo de espera de la palabra de control = 1,0 s (si no hay mensaje en 1 segundo, se activa la función)

Archivo GSD: Descargue DANF0653.GSD o DANF06B3.GSD del sitio web de Danfoss e impórtelo en TIA Portal o Step 7. La configuración de las ranuras es sencilla: ranura 1 = palabra de control, ranura 2 = referencia, ranuras 3-6 = PCD.

Mapeo de PCD (Telegrama 20): Si necesita leer la corriente del motor (parámetro 16-14) o la tensión del enlace de CC (parámetro 14-30), mapéelos a través de 8-50* a 8-53* (para PCD de lectura) y 9-50* a 9-53* (para PCD de escritura). Ejemplo:

· 8-50 PCD 1 Lectura = `16-14 Corriente del motor`

· 8-51 PCD 2 Lectura = `14-30 Voltaje del enlace de CC`

3. PROFINET

VLT PROFINET MCA 120 (versión anterior) o MCA 121 (versión actual). El proceso es conceptualmente casi idéntico a PROFIBUS, pero más sencillo porque PROFINET gestiona el direccionamiento automáticamente mediante DCP.

Configuración de parámetros:

· 8-30 Protocolo = `PROFINET IO`

· 8-70 Tiempo de ciclo de E/S = 4 ms (predeterminado; un valor menor significa mayor velocidad pero mayor carga de CPU)

· 8-72 PROFINET Nombre de la estación = configure esto a través de la herramienta de tarjeta de memoria VLT o el teclado de la unidad (o utilice una herramienta DCP como PRONETA)

· 8-02 Origen del control = `Palabra de control`

Archivo GSDML: Importar GSDML‑V2.33‑Danfoss‑MCA121‑2023xxxx.xml (la versión varía). Los tamaños estándar de los telegramas coinciden con PROFIBUS: Telegrama 1 (2 palabras), Telegrama 20 (6 palabras), Telegrama 21 (10 palabras), etc.

Consejos específicos de PROFINET:

1. El nombre de la estación debe coincidir exactamente; se distingue entre mayúsculas y minúsculas. Si el PLC no encuentra el variador, utilice Siemens PRONETA para escanear la red y cambiar el nombre del dispositivo.

2. Tiempo de ciclo de E/S: No lo reduzca por debajo de 2 ms a menos que haya verificado que el ciclo DR del PLC lo soporta. He visto que TIA Portal rechaza cualquier valor inferior a 1 ms en CPU antiguas.

3. Watchdog: El parámetro 8-03 sigue vigente. Ajústelo al doble de su tiempo de ciclo de E/S.

4. EtherNet/IP

Para los usuarios de Allen-Bradley, la tarjeta VLT EtherNet/IP MCA 121 hace que la unidad aparezca como un dispositivo CIP estándar. Necesitará el archivo EDS de Danfoss.

Configuración de parámetros:

· 8-30 Protocolo = `EtherNet/IP`

· 8-70 Tiempo de ciclo de E/S = Configuración RPI en el PLC (el valor predeterminado de 10 ms es adecuado)

· 8-72 Asignación de dirección IP = `DHCP`, `Estática` o `BootP` (coincida con el esquema IP de su planta)

· 8-74 Máscara de subred y 8-75 Puerta de enlace predeterminada: configurar si es estática

· 8-02 Origen del control = `Palabra de control`

Configuración de Studio 5000 / Logix Designer:

4. Descargue el archivo EDS de Danfoss y regístrelo a través de `Herramientas > Herramienta de instalación de hardware EDS`.

5. Agregue la unidad al árbol de E/S debajo de su puente Ethernet. Las instancias de ensamblaje predeterminadas son:

· Ensamblaje de salida (PLC → Accionamiento): Instancia 101 (4 palabras: CTW + Ref + 2 PCD)

· Ensamblaje de entrada (accionamiento → PLC): Instancia 102 (8 palabras: STW + MAV + 6 PCD)

6. Asigne los datos a las etiquetas del controlador. Normalmente creo un UDT con `Drive_CTW`, `Drive_Ref`, `Drive_STW` y `Drive_MAV`.

Problema común: Si el variador muestra "Sin conexión" en el estado del módulo, compruebe que el RPI del PLC coincida con 8-70. Además, verifique que la dirección IP no esté duplicada; haga ping desde un ordenador portátil antes de la puesta en marcha.

Análisis en profundidad: Ajuste de parámetros y solución de problemas de comunicaciones

Configuración de lectura/escritura de PCD (FC 302)

Aquí es donde la mayoría de la gente se atasca. El mapeo PCD permite leer o escribir cualquier parámetro del variador a través del bus de campo, más allá del CTW/MAV estándar.

Lectura de PCD (accionamiento → PLC): 8-50 a 8-53 (hasta 4 PCD de lectura en Telegram 20). Cada ranura de parámetro espera el número de parámetro de los datos que desea leer.

Escriba PCDs (PLC → variador): 9-50 a 9-53. ¿Desea que el PLC configure el terminal de salida digital? Asigne la función 5-40 de salida digital a un PCD de escritura.

Ejemplo: Desea leer la frecuencia del motor (16-12) y la corriente del motor (16-14) desde el variador:

`

8-50 PCD 1 Configuración de lectura = 16-12 frecuencia del motor [Hz]

8‑51 PCD 2 Configuración de lectura = 16‑14 corriente del motor [A]

`

Ahora el PLC lee STW + MAV + PCD1 + PCD2. Los valores de PCD aparecen en los telegramas después de la ranura MAV. El escalado se realiza mediante la unidad definida para cada parámetro: 16-12 equivale a 0,01 Hz y 16-14 a 0,1 A.

Solución de problemas de los 5 fallos de comunicación más comunes

Fallo/Síntoma | Causa probable | Solución

Alarma 34 / Fallo de bus | No se recibió ningún mensaje de bus de campo válido dentro del tiempo de espera 8-03 | Verifique el cable, el estado maestro y que 8-30 coincida con su hardware.

La unidad no arranca (no gira) | Los bits de la palabra de control no están configurados correctamente o existen conflictos entre los terminales 5-12 y 5-13 | Configure la fuente de control 8-02 exclusivamente en `Palabra de control`; desactive cualquier comando de inicio de entrada digital.

Alarma 22 / Fallo de hardware | PROFIBUS: velocidad de transmisión incorrecta o dirección de estación duplicada | Forzar la velocidad de transmisión mediante archivo GSD; verificar la unicidad de la dirección

Dispositivo PROFINET no encontrado | El nombre de la estación no coincide o hay un conflicto de IP | Use PRONETA para escanear y reasignar; reinicie la unidad después de renombrarla.

EtherNet/IP "Sin conexión" | Discrepancia en RPI o versión del archivo EDS | Haga coincidir el RPI 8-70 con el RPI de conexión del PLC; descargue el EDS más reciente de Danfoss.

La trampa 8-50

He visto a ingenieros pasar horas solucionando problemas porque introdujeron la configuración de lectura 8-50 PCD 1 como 16-12, pero olvidaron configurar la selección de telegrama 8-32 como Telegrama estándar 20 (o superior). Con el Telegrama 1, la unidad solo envía CTW+MAV; las ranuras PCD se ignoran. Siempre verifique que el tamaño del telegrama coincida con el número de ranuras PCD.

Terminación de autobús bien hecha

Para RS-485 (Modbus RTU), la resistencia de terminación integrada se habilita mediante el pin 8-36 en algunas variantes de variador, o mediante un interruptor DIP físico en la tarjeta de control. Para PROFIBUS, utilice los interruptores DIP de la tarjeta MCA 101; coloque la posición ON para los dispositivos finales. Para PROFINET y EtherNet/IP, no se necesita terminación de bus (se aplican las reglas de cableado Ethernet estándar: topología en estrella, recorrido del cable). < 100 m por segmento).

Precios y disponibilidad: Módulos VFD y tarjetas de opciones

En TZTech.io, disponemos de una amplia gama de variadores de frecuencia Danfoss y tarjetas de opciones de comunicación, incluidas variantes antiguas difíciles de encontrar.

Número de pieza | Descripción | Plazo de entrega típico

VLT FC 302 (varios kW) | AutomationDrive, 0,25–75 kW | En stock

VLT FC 202 (varios kW) | AQUA Drive, aplicaciones de bomba/ventilador | En stock

MCA 101 | Tarjeta de opción PROFIBUS DP | 3-5 días hábiles

MCA 120 | Tarjeta de opción PROFINET (modelo anterior) | Stock limitado

MCA 121 | Tarjeta de opción PROFINET / EtherNet / IP (actual) | En stock

VLT 2800 | Variador de frecuencia Legacy (descatalogado; consulte disponibilidad) | Contáctenos

Todas las piezas se prueban antes del envío. Realizamos envíos internacionales a Oriente Medio, América y Europa. ¿Necesita un variador de frecuencia Danfoss de repuesto para una parada de línea? Consulte nuestro catálogo de Danfoss o nuestra selección completa de variadores de frecuencia. Para paquetes completos de integración de PLC, consulte nuestra sección de repuestos para PLC.

Preguntas frecuentes: Preguntas reales de ingenieros y compradores

P1: ¿Puedo usar Modbus RTU y una tarjeta de opción de bus de campo al mismo tiempo?

No, el puerto RS-485 integrado y una tarjeta de opción comparten el mismo bus de comunicación interno en la mayoría de los variadores FC 302. Solo un protocolo de bus de campo puede estar activo a la vez. Configure el puerto 8-30 con el protocolo que esté utilizando.

P2: Mi Danfoss VLT FC 302 muestra "Alarma 34" inmediatamente después de enviar un comando de inicio. ¿Qué ocurre?

La alarma 34 indica un tiempo de espera agotado en el bus. Verifique el valor 8-03, Tiempo de espera de la palabra de control; si está configurado por debajo de la frecuencia de actualización de su PLC, el variador se detendrá. Auméntelo a 2-5 segundos para realizar pruebas y, posteriormente, redúzcalo al doble del tiempo de ciclo del bus en producción.

P3: ¿Necesito una fuente de alimentación de respaldo de 24 V CC para mantener activa la comunicación del bus de campo cuando se interrumpe el suministro eléctrico principal?

Sí, si desea supervisar el variador o ver el último código de error tras un corte de energía. Conecte 24 V CC a los terminales 35 (+) y 39 (-) de la tarjeta de control FC 302. Sin esta conexión, la tarjeta de opciones se queda sin alimentación junto con la red eléctrica.

P4: La unidad se ejecuta desde el panel de terminales, pero ignora los comandos del bus. ¿Qué me falta?

En muchos variadores FC 302, la opción 8-02 Control Source está configurada por defecto en Digital Only. Cámbiela a Control Word Only para forzar al variador a aceptar comandos de arranque/parada exclusivamente desde el bus de campo. Si necesita ambas opciones (pulsador local + bus), configúrela en Digital Input and Control Word y configure las entradas digitales para "Bus Start" en 5-12.

P5: ¿Cuál es la longitud máxima del cable para Danfoss PROFINET?

Cable PROFINET estándar: 100 m por segmento entre conmutadores. Si la unidad está más lejos del conmutador, instale un repetidor PROFINET o un convertidor de medios (fibra óptica). Para Modbus RTU, el máximo es de 1200 m a 9600 baudios; se reduce a 400 m a 38400 baudios.

P6: Tengo un VLT 5000 / VLT 2800 que ya no se fabrica. ¿Todavía puedo conseguir una tarjeta de comunicación para él?

El VLT 5000 utiliza la tarjeta Profibus DP V1 (número de pieza 176Fxxxx), y el VLT 2800 utiliza las tarjetas SI-P o SI-M. Estas últimas están descatalogadas, pero ocasionalmente disponemos de unidades usadas probadas. Contáctenos con el número de modelo exacto y comprobaremos la disponibilidad.

---
