# Guía de referencia rápida del Danfoss VLT® AutomationDrive FC 302

## 1. Identificación del producto y usos principales

El **FC 302** es un variador de frecuencia (VFD) de alta gama y rendimiento, diseñado para aplicaciones industriales avanzadas que requieren un control de par elevado, una precisión de velocidad exacta y un funcionamiento síncrono.

Aplicaciones principales

* **Maquinaria de alto par:** Grúas, polipastos, cabrestantes y elevadores (cuentan con control de freno mecánico incorporado).

* **Manipulación de precisión:** Transportadores, sistemas de posicionamiento y líneas de embalaje.

* **Automatización de procesos de alta resistencia:** Extrusoras, mezcladoras, centrífugas y bobinadoras.

* **Entornos críticos para la seguridad:** Equipado de serie con **Desconexión segura del par (STO)** (SIL 2 / PL d, actualizable a SIL 3 / PL e).

Diferenciación clave con respecto a FC 301

Si bien ambos pertenecen a la serie FC 300, el **FC 302** es el modelo de servicio pesado que cuenta con control de vector de flujo (con opción de retroalimentación de codificador), capacidad para motor de imán permanente, funcionalidad de seguridad STO integrada y capacidades de expansión de entrada/salida ampliadas.

---

## 2. Diseño de la terminal de control principal

El FC 302 cuenta con un bloque de terminales extraíble y altamente configurable, agrupado en conjuntos de seguridad, digitales y analógicos:

* **Terminal 37:** **Entrada de desconexión segura de par (STO)**. Debe alimentarse con +24 V CC para que el variador funcione.

* **Terminales 12 y 13:** Alimentación de voltaje de +24 V CC para entradas digitales.

* **Terminal 18:** Entrada digital (Predeterminado: `[8]` Inicio).

* **Terminal 19:** Entrada digital (Predeterminado: `[10]` Inversión).

* **Terminal 27:** Entrada digital (Predeterminado: `[2]` Inversión de costa / Reinicio externo).

* **Terminal 29:** Entrada o salida digital (Predeterminado: `[14]` Jog).

* **Terminal 32 y 33:** Entradas digitales (configurables para entradas de pulsos de alta velocidad/pistas de codificador).

* **Terminal 50:** Alimentación de potenciómetro de +10 V CC.

* **Terminal 53:** Entrada analógica 1 (tensión de 0 ~ 10 V o corriente de 0/4 ~ 20 mA configurable mediante el interruptor A53).

* **Terminal 54:** Entrada analógica 2 (tensión de 0 ~ 10 V o corriente de 0/4 ~ 20 mA configurable mediante el interruptor A54).

* **Terminal 68 (+) y 69 (-):** Comunicación serial RS-485 (Protocolo FC / Modbus RTU).

---

## 3. Parámetros esenciales de puesta en marcha

Antes de arrancar el motor, introduzca los datos de la placa de características y ejecute la Adaptación Automática del Motor (AMA):

| Parámetro | Nombre del parámetro | Configuración/Uso típico

|| :---: | :--- | :---

|| **0-01** | Idioma | Seleccione el idioma de visualización preferido

|| **1-00** | Modo de configuración | `[0]` Bucle abierto de velocidad (estándar) o `[1]` Bucle cerrado de velocidad (codificador)

|| **1-10** | Construcción del motor | `[0]` Asíncrono (de inducción) o `[1]` PM (motor de imán permanente)

|| **1-20** | Potencia del motor | Potencia nominal de entrada indicada en la placa de características ($kW$ o $hp$)

|| **1-22** | Voltaje del motor | Voltaje nominal de entrada (por ejemplo, $400\text{ V}$)

|| **1-23** | Frecuencia del motor | Frecuencia nominal de entrada ($50\text{ Hz}$ / $60\text{ Hz}$)

|| **1-24** | Corriente del motor | Corriente nominal exacta de entrada ($A$)

|| **1-25** | Velocidad nominal del motor | RPM base de entrada desde la placa de características

|| **1-29** | Adaptación automática del motor | Establecer en `[1]` Habilitar AMA completa, luego presionar **Mano activada** para ajustar

|| **3-41** | Tiempo de aceleración de la rampa 1 | Tiempo para acelerar de 0 RPM a la velocidad base (segundos)

|| **3-42** | Tiempo de desaceleración de la rampa 1 | Tiempo para desacelerar desde la velocidad base hasta 0 RPM (segundos)

|| **5-10** | Entrada digital del terminal 18 | Establecer en `[8]` Inicio

|---

## 4. Dimensiones físicas y pesos (Tallas de cuadro A a F)

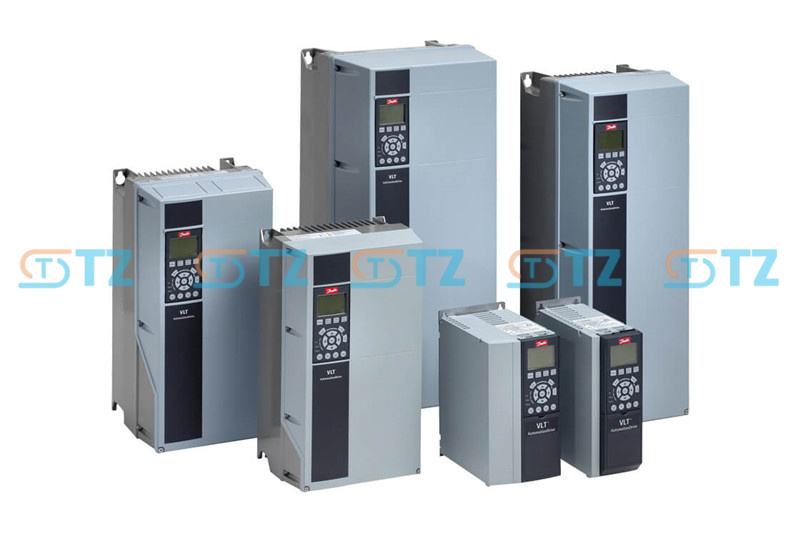

La serie FC 302 abarca desde gabinetes compactos de montaje en pared (bastidores **A**) hasta gabinetes de gran tamaño de pie (bastidores **F**). A continuación se muestran las dimensiones para configuraciones estándar con clasificación IP20/IP21 (NEMA 1) de hasta 75 kW.

Tabla de referencia de gabinetes ($0.25\text{--}75\text{ kW}$)

| Tamaño del marco | Rango de potencia (aprox. a 400 V) | Altura (H) | Ancho (W) | Profundidad (D) | Peso máximo

|| :---: | :--- | :---: | :---: | :---: | :---:

|| **A1** | $0,25\text{ -- }1,5\text{ kW}$ (IP20) | 200 mm | 75 mm | 205 mm | 2,7 kg

|| **A2** | $0,25\text{ -- }4,0\text{ kW}$ (IP20/21) | 268 mm | 90 mm | 205 mm | 4,9 kg

|| **A3** | $5,5\text{ -- }7,5\text{ kW}$ (IP20/21) | 268 mm | 130 mm | 205 mm | 6,6 kg

|| **A5** | $0,25\text{ -- }7,5\text{ kW}$ (IP55/66) | 420 mm | 242 mm | 200 mm | 14,2 kg

|| **B1** | $11\text{ -- }18,5\text{ kW}$ (IP21/55) | 480 mm | 242 mm | 260 mm | 23,0 kg

|| **B2** | $22\text{ -- }30\text{ kW}$ (IP21/55) | 650 mm | 242 mm | 260 mm | 27,0 kg

|| **B3** | $11\text{ -- }18,5\text{ kW}$ (IP20) | 399 mm | 165 mm | 249 mm | 12,0 kg

|| **B4** | $22\text{ -- }30\text{ kW}$ (IP20) | 520 mm | 230 mm | 242 mm | 23,5 kg

|| **C1** | $37\text{ -- }55\text{ kW}$ (IP21/55) | 684 mm | 308 mm | 310 mm | 45,0 kg

|| **C2** | $75\text{ kW}$ (IP21/55) | 770 mm | 370 mm | 330 mm | 65,0 kg

|| **C3** | $37\text{ -- }55\text{ kW}$ (IP20) | 550 mm | 308 mm | 333 mm | 35,0 kg

|| **C4** | $75\text{ kW}$ (IP20) | 660 mm | 370 mm | 333 mm | 50,0 kg

*Nota: Las dimensiones corresponden a los módulos estándar tipo libro. Las potencias más altas (de 90 kW a 1 MW) utilizan carcasas **D, E y F** de mayor tamaño.*

Normas de distancia de montaje

* **Uno al lado del otro:** Los tamaños de marco **A, B y C** se pueden montar al ras uno al lado del otro sin necesidad de espacio entre ellos.

* **Ventilación de aire superior/inferior:** * Marcos **A1, A2, A3, B3, B4, C3, C4**: Requiere un espacio libre mínimo de **100 mm** por encima y por debajo.

* Marcos **B1, B2, C1, C2**: Requiere un espacio libre mínimo de **200 mm** por encima y por debajo.
