Tipos y selección de sensores industriales: proximidad, fotoeléctricos, de presión y más.

Introducción

Los sensores son esenciales para la automatización industrial. Sin ellos, un PLC no puede saber si un producto está en la posición correcta, si un depósito está lleno o si un motor se está sobrecalentando. Elegir el sensor adecuado para cada aplicación es fundamental: un sensor incorrecto puede provocar paradas de producción, falsas alarmas o riesgos para la seguridad.

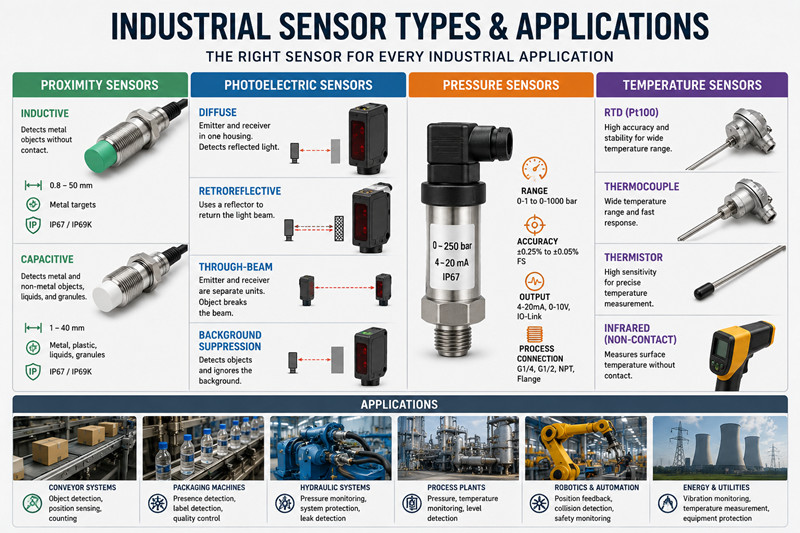

Esta guía abarca los tipos de sensores industriales más comunes: sensores de proximidad, sensores fotoeléctricos, sensores de presión y sensores de temperatura; sus principios de funcionamiento, especificaciones clave y una comparación de marcas. Bentley Nevada, Honeywell, Pepperl+Fuchs, y Keyence.

Sensores de proximidad

Los sensores de proximidad detectan la presencia o ausencia de un objeto sin contacto físico. Son fundamentales en la automatización industrial, donde se utilizan para la detección de posición, el conteo y el control de procesos.

Sensores de proximidad inductivos

Los sensores inductivos detectan objetos metálicos generando un campo electromagnético. Cuando un objeto metálico entra en dicho campo, las corrientes de Foucault reducen la amplitud de la oscilación, activando la salida de un interruptor.

Especificaciones clave:

· Distancia de detección: 0,8 mm - 50 mm (varía según el tamaño del objetivo y el modelo del sensor)

· Objetivo: Metales ferrosos y no ferrosos (acero, aluminio, latón)

· Salida: PNP (fuente) o NPN (sumidero), NO o NC

· Protección: estándar IP67, IP69K para lavado a presión.

Sensores de proximidad capacitivos

Los sensores capacitivos detectan tanto objetivos metálicos como no metálicos (plásticos, líquidos, gránulos) midiendo los cambios en la capacitancia entre el electrodo del sensor y el objetivo.

Especificaciones clave:

· Distancia de detección: 1 mm - 40 mm

· Objetivo: Metales, plásticos, madera, papel, vidrio, líquidos

· Puede detectar niveles dentro de recipientes no metálicos

· Más sensible a factores ambientales (humedad, polvo)

Sensores de proximidad magnéticos (interruptor Reed / efecto Hall)

· Interruptores de láminas: Basados ​​en contactos, se activan mediante un imán permanente. Sencillos y económicos.

· Sensores de efecto Hall: De estado sólido, detectan cambios en el campo magnético. Sin desgaste por contacto, mayor vida útil.

Sensores fotoeléctricos

Los sensores fotoeléctricos utilizan un haz de luz (normalmente infrarrojo o LED rojo) para detectar objetos. Ofrecen mayores distancias de detección que los sensores inductivos/capacitivos y pueden detectar objetos transparentes, etiquetas y diferencias de color.

Sensores fotoeléctricos difusos (autónomos)

Emisor y receptor en una sola carcasa. La luz se refleja en el objetivo y regresa al receptor. Alcance: 50 mm - 3 m. Ideal para: detectar la presencia de cualquier objeto a corta distancia.

Sensores fotoeléctricos retroreflectantes

Emisor y receptor integrados en una sola carcasa. Reflector situado en el lado opuesto. El objeto bloquea el haz reflejado. Alcance: hasta 15 m. Ideal para: detección a larga distancia y detección de objetos claros/transparentes.

Sensores fotoeléctricos de haz pasante

El emisor y el receptor son unidades independientes. El objeto interrumpe el haz. Alcance: hasta 60 m. Ideal para: máxima precisión, conteo y detección de objetos pequeños.

Sensores de supresión de fondo (BGS)

Sensores difusos avanzados con medición de distancia integrada. Ignora los objetos del fondo. Ideal para: detectar objetos contra una cinta transportadora o la estructura de una máquina.

Especificaciones clave:

· Fuente de luz: LED rojo (visible), LED infrarrojo, láser (precisión)

· Tiempo de respuesta: 0,1 ms - 50 ms (láser: <0,1 ms)

· Salida: PNP/NPN, digital o analógica

· Protección: IP67 / IP69K para la industria alimentaria.

Sensores de presión

Los sensores de presión miden la fuerza por unidad de área ejercida por un fluido (líquido o gas). Son esenciales para sistemas hidráulicos, controles neumáticos, monitorización de procesos y sistemas de seguridad.

Tipos de medición de presión

· Presión manométrica: relativa a la presión atmosférica (0 bar = atmosférica). La más común.

· Presión absoluta: relativa al vacío perfecto. Se utiliza para la medición barométrica.

· Presión diferencial: Diferencia entre dos puntos de presión. Se utiliza para la monitorización de filtros y la medición de caudal.

· Manómetro sellado: Referencia preestablecida a 1 atm (nivel del mar). Se utiliza en aeronaves y en la industria aeroespacial.

Tecnologías de sensores de presión

· Galga extensométrica / Piezorresistiva: Diafragma metálico con galga extensométrica adherida. Ideal para altas presiones (hasta 1000 bar).

· Película delgada: Galga extensométrica integrada en el diafragma. Excelente estabilidad a largo plazo. La más común para uso industrial.

· Capacitivo: El diafragma cerámico o metálico modifica la capacitancia. Excelente para baja presión y vacío.

· Piezoeléctrico: Genera carga al ser sometido a tensión. Para la medición de presión dinámica (martillo hidráulico, sistemas pulsantes).

Especificaciones clave:

· Rango de presión: de 0-1 bar a 0-1000 bar (manométrica o absoluta)

· Salida: 4-20 mA (bucle de corriente, estándar industrial), 0-10 V, IO-Link

· Precisión: ±0,25% a ±0,05% de la escala completa.

· Conexión de proceso: G1/4, G1/2, NPT, brida

Sensores de temperatura

RTD (Detector de Temperatura por Resistencia)

Utiliza resistencia de platino (normalmente Pt100). Precisión: ±0,1 °C a ±0,5 °C. Rango de temperatura: -200 °C a +600 °C. Ideal para: mediciones de precisión en un amplio rango de temperaturas.

Par termoeléctrico

Dos metales diferentes unidos en una unión. Genera un voltaje proporcional a la temperatura. Rango de temperatura: -270 °C a +2300 °C. Ideal para: temperaturas extremadamente altas, respuesta rápida.

Termistor

Material semiconductor con resistencia dependiente de la temperatura. Rango: -100 °C a +300 °C. Ideal para: aplicaciones de bajo costo y alta sensibilidad.

Sensores de temperatura infrarrojos (sin contacto)

Mide la radiación infrarroja emitida. Rango: -40 °C a +3000 °C. Ideal para: objetos en movimiento, zonas peligrosas y puntos de medición inaccesibles.

Comparación de marcas de sensores

· Bently Nevada (Baker Hughes): El referente en protección contra vibraciones y maquinaria en los sectores de petróleo y gas, generación de energía e industria pesada. La serie 3300 XL es el sensor de proximidad más utilizado en equipos rotativos a nivel mundial.

· Honeywell: Amplia gama de productos que abarcan presión, temperatura, caudal y fuerza. Los sensores de presión de la serie PX2 son el estándar de la industria para sistemas hidráulicos. Ideales para la automatización de procesos y la gestión de edificios.

· Pepperl+Fuchs: Especialista alemán en sensores. Líder mundial en sensores intrínsecamente seguros y a prueba de explosiones para los sectores químico, farmacéutico y de petróleo y gas. Calidad de fabricación excepcional para la automatización industrial.

· Keyence: Líder en tecnología de inspección en Japón. Sensores de visión y medidores de perfil láser de primera categoría. La serie IV3 ofrece una inspección rápida y precisa para el ensamblaje de embalajes y componentes electrónicos.

Selección de sensores: 5 parámetros clave

1. Detección de distancia y material objetivo

Los sensores inductivos solo detectan metales (para materiales no metálicos, utilice sensores capacitivos o fotoeléctricos). Mida la distancia real entre los electrodos; utilice sensores con una distancia de detección de 1,5 a 2 veces la distancia requerida para mayor seguridad.

2. Tipo de salida

El PPN (fuente) es estándar en Europa y Asia. El NPN (sumidero) es común en Japón y en los sistemas Allen Bradley. Verifique la compatibilidad de su tarjeta de entrada PLC. Considere la salida analógica (4-20 mA, 0-10 V) para la monitorización del proceso.

3. Condiciones ambientales

Clasificación IP67/IP69K para lavado a presión. A prueba de explosiones (ATEX/IECEx) para áreas peligrosas. Las temperaturas extremas requieren sensores con una clasificación superior al rango de funcionamiento. La exposición a productos químicos requiere materiales en contacto con el fluido compatibles.

4. Tiempo de respuesta

Conteo de alta velocidad o detección rápida de piezas (

5. Protocolo de comunicación

Tradicional: E/S discretas (PNP/NPN). Moderno: IO-Link (configuración sencilla, datos de diagnóstico), PROFINET, EtherNet/IP. Elija sensores compatibles con su ecosistema PLC.

Conclusión

Seleccionar el sensor adecuado requiere adaptar el principio de detección al material objetivo, el entorno y los requisitos de rendimiento. Para la protección de equipos rotativos, Bently Nevada es el líder indiscutible. Para la automatización de procesos y la medición de presión, Honeywell ofrece la cartera de productos más amplia. Pepperl+Fuchs destaca en sensores para áreas peligrosas. Keyence domina en inspección de alta velocidad y control de calidad basado en visión artificial.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre los sensores PNP y NPN?

A: Los sensores PNP suministran corriente (la corriente fluye del sensor a la carga). Los sensores NPN absorben corriente (la corriente fluye de la carga al sensor). Elija según el tipo de tarjeta de entrada de su PLC: las tarjetas de entrada PNP requieren sensores PNP, las tarjetas de entrada NPN requieren sensores NPN.

P: ¿Pueden los sensores inductivos detectar objetos no metálicos?

R: No. Los sensores inductivos solo detectan metales conductores o ferromagnéticos. Para materiales no metálicos (plásticos, madera, líquidos), utilice sensores capacitivos, fotoeléctricos o ultrasónicos.

P: ¿Qué significa IP67?

A: Clasificación IP (Protección contra la entrada de partículas): Primer dígito = protección contra partículas sólidas (6 = hermético al polvo). Segundo dígito = protección contra líquidos (7 = inmersión hasta 1 m durante 30 minutos). IP69K añade protección contra lavado a alta presión y alta temperatura.

P: ¿Qué es IO-Link?

A: IO-Link es un protocolo de comunicación punto a punto estandarizado (IEC 61131-9) para sensores inteligentes. Permite la configuración remota, la lectura de datos de diagnóstico y el reemplazo sencillo de sensores sin necesidad de recableado. Cada vez es más común en la automatización moderna.

P: ¿Cómo elijo entre un sensor de proximidad y un sensor fotoeléctrico?

A: Utilice sensores de proximidad cuando: el objetivo sea de metal, la distancia de detección sea corta (<50 mm), entorno sucio, alta frecuencia de conmutación. Utilice sensores fotoeléctricos cuando: objetivo no metálico, se requiera mayor distancia, detección de objetos transparentes, se necesite discriminación de color.

Productos relacionados

· Sensor de proximidad Bentley Nevada 3300 XL de 8 mm

· Sensor de vibración estándar de la industria para la protección de equipos rotativos. Distancia de detección de 8 mm, IP67, rango de temperatura de funcionamiento de -40 °C a +180 °C.

· Transductor de presión Honeywell serie PX2

· Sensor de presión de alta resistencia para sistemas hidráulicos. Rango de 0 a 250 bar, salida de 4 a 20 mA, protección IP67, conexión de proceso G1/2.

· Sensor inductivo Pepperl+Fuchs NBB10-30GM50-E2

· Sensor de proximidad inductivo estándar. Distancia de detección de 10 mm, salida PNP normalmente abierta (NO), protección IP67, cuerpo roscado M30.

· Sensor de visión Keyence Serie IV3

· Sensor de visión de alta velocidad para control de calidad. Detecta presencia, color, forma y dimensiones a 1000 inspecciones por segundo.

· Pepperl+Fuchs Sensor de nivel capacitivo para la detección de líquidos y gránulos en depósitos y tolvas. Sensibilidad ajustable, con protección IP68.

-------------------------------------------------------------------------------------------------------------------------
