Gancho

Recibiste la llamada. El PLC-5 de la bahía 3 ha comenzado a presentar fallas intermitentes en el procesador, y las piezas de repuesto que almacenaste en 2019 se agotaron. Rockwell descontinuó la serie de E/S 1771 en 2018. El técnico que programó esta línea se jubiló hace tres años, y la documentación está guardada en una carpeta con manchas de café en cada página. La gerencia quiere que la línea esté operativa para el lunes.

Este escenario se repite cada semana en fábricas de América, Europa y Oriente Medio. La base instalada de PLC antiguos —PLC-5, SLC-500, S7-300, Modicon 984— se cuenta por millones. Estos sistemas aún ejecutan procesos críticos y su vida útil es crítica. Migrar uno sin detener la producción es el proyecto de mayor riesgo al que se enfrentará la mayoría de los ingenieros de automatización.

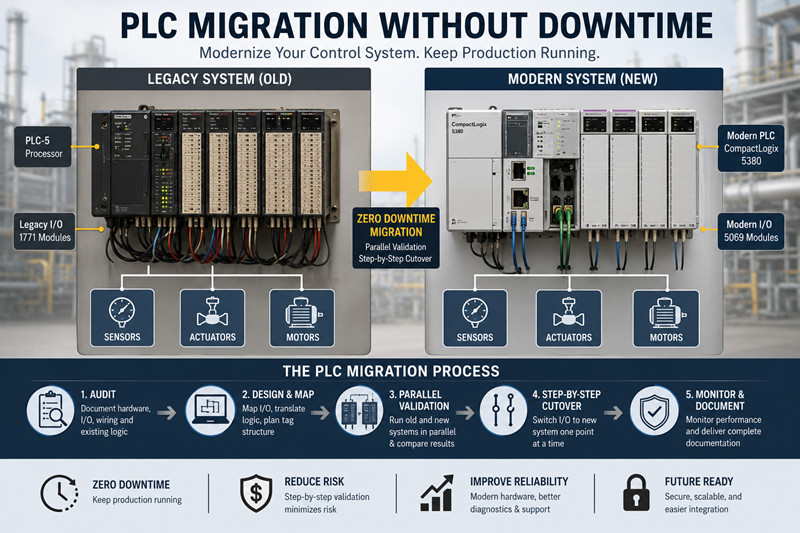

Esta guía describe el proceso completo de migración, desde la auditoría hasta la puesta en marcha, con los pasos específicos que garantizan el funcionamiento continuo de su línea de producción.

Lo básico

¿Por qué migrar?

Si el sistema funciona, ¿por qué tocarlo? Hay tres razones, y se agravan cuanto más tiempo esperes:

En primer lugar, la disponibilidad de piezas. Cuando Rockwell descontinuó la plataforma PLC-5, el mercado secundario absorbió la demanda; sin embargo, para 2026, los procesadores 1785-L80E probados y en funcionamiento costaban entre 8000 y 14 000 dólares estadounidenses en eBay. Esto es más caro que un controlador CompactLogix nuevo. Las CPU Siemens S7-300 (315-2DP, 317-2DP) todavía se venden activamente en tztechio.com/siemens, pero los precios suben cada trimestre a medida que disminuye la oferta.

En segundo lugar, la responsabilidad en ciberseguridad. Los PLC antiguos son anteriores a la seguridad de red moderna. No cuentan con TLS, control de acceso basado en roles ni actualizaciones de firmware seguras. Un PLC-5 conectado a la red de la planta mediante un puente Ethernet no documentado representa un punto débil inminente. Bajo la normativa NIS2 de la UE y marcos similares que están surgiendo en Arabia Saudita y los Emiratos Árabes Unidos, las plantas se enfrentan a plazos de cumplimiento que el hardware antiguo no puede cumplir.

En tercer lugar, la fricción en la integración. Su ERP requiere recuentos de producción. Su MES requiere tiempos de ciclo. Su CMMS requiere horas de funcionamiento. Obtener estos datos de un PLC-5 implica convertidores Modbus, adaptadores OPC y una llamada de soporte a un integrador de sistemas que cobra por hora. Un controlador moderno proporciona estos datos de forma nativa mediante MQTT u OPC UA.

Las tres estrategias de migración

Desmontar y reemplazar: Apagar la planta, desmontar los paneles e instalar todo nuevo. Plazos de ingeniería más rápidos. Mayor costo en términos de pérdida de producción. Solo viable si se cuenta con una parada programada de la planta lo suficientemente larga como para absorber el trabajo.

Conmutación en caliente: opere los sistemas antiguo y nuevo en paralelo. Conecte los dispositivos de campo a los bloques de terminales accesibles por ambos sistemas. Valide la lógica del nuevo PLC comparándola con el comportamiento del sistema antiguo y, a continuación, cambie un punto de E/S a la vez. Cero tiempo de inactividad. Requiere un alto esfuerzo de ingeniería. Este es el enfoque para procesos continuos: plantas químicas, tratamiento de agua, acerías, cualquier proceso que no pueda detenerse.

Migración por fases: Convierta una sección del proceso a la vez. Una línea de envasado con seis máquinas migra máquina por máquina. Una planta de tratamiento de aguas residuales migra primero el tratamiento primario y luego el secundario. Menor riesgo que la sustitución completa, menor coste de ingeniería que la transición en caliente. Funciona bien cuando el proceso tiene subsecciones naturales.

La elección se basa en dos factores: el coste de una hora de inactividad y si el proceso puede detenerse físicamente sin dañar el equipo o el producto.

El mundo real

Paso 1: Revisa todo antes de hacer cualquier pedido.

El error más costoso en la migración de PLC es pedir el hardware basándose en los planos originales. Esos planos estaban mal el día de la puesta en marcha y la situación no ha hecho más que empeorar.

Inspeccione físicamente el panel. Fotografie cada tarjeta. Registre los números de pieza y las revisiones del firmware. Cuente las ranuras libres. Mapee cada cable desde el terminal de campo hasta el terminal del módulo de E/S. Este es un trabajo tedioso e innegociable. Un simple bucle de 4-20 mA no documentado, conectado a un canal libre que nadie recuerda, arruinará su fin de semana de transición.

Para un rack PLC-5 típico con 10 tarjetas de E/S, calcule entre 8 y 12 horas para la auditoría física. Use una tableta con una hoja de cálculo, no papel. Adjunte fotos a cada fila. Notas como "Terminal TB3 14: parece una señal de 24 V, la etiqueta del cable indica PSH-207, traza en el diagrama P&ID P-104" serán de gran utilidad seis semanas después, durante la puesta en marcha.

Paso 2: Mapea la lógica, no solo las etiquetas.

La lista de E/S es la parte fácil. La traducción de la lógica es donde los proyectos se descarrilan.

Los programas PLC-5 utilizan direccionamiento octal y tablas de datos fijas. Los programas S7-300 utilizan direccionamiento absoluto con bloques de datos. Ninguno se adapta fácilmente a un sistema moderno basado en etiquetas. Un peldaño que se lee XIC I:012/03 BST XIO B3:0/5 NXB XIC N7:10/0 BND OTE O:015/07 debe convertirse en algo que un electricista de mantenimiento pueda entender incluso a las 3 de la mañana.

El proceso de mapeo:

· Extraiga el programa completo del procesador antiguo utilizando el software de programación original (RSLogix 5, SIMATIC STEP 7, Modsoft). Necesitará una máquina virtual con Windows XP para la mayor parte de este software.

· Imprime el programa en formato PDF. Sí, en papel, o al menos en un PDF con función de búsqueda. Lo consultarás cientos de veces.

· Identifique todas las tablas de datos y su propósito. ¿Qué representan los datos N7:0 a N7:50? ¿Cuáles son los bits de alarma? ¿Cuáles son los parámetros de la receta? ¿Cuáles son los cálculos intermedios?

· Crea una hoja de cálculo de referencias cruzadas: dirección anterior → nombre de etiqueta nuevo → tipo de datos nuevo → cualquier conversión necesaria. Planifica convenciones de nomenclatura de etiquetas que tu equipo de mantenimiento pueda seguir.

· Traduzca la lógica paso a paso. Existen herramientas de traducción automatizadas (como el kit de herramientas de migración de Rockwell o el asistente de migración del portal TIA de Siemens), pero destine al menos el 40 % del programa total a la verificación y limpieza manuales.

Paso 3: La estrategia de interfaz de E/S

Tiene dos opciones para conectar el cableado de campo al nuevo sistema:

Reemplazar todo: retirar el chasis y las tarjetas de E/S antiguas, instalar el nuevo sistema y conectar todo el cableado de campo a los nuevos bloques de terminales. Es la solución más limpia a largo plazo. Requiere que cada cable esté etiquetado, desconectado y vuelto a conectar correctamente. Calcular entre 2 y 4 horas por tarjeta de E/S para un equipo de dos personas.

Utilice hardware de conversión: los adaptadores de terceros permiten conectar un controlador moderno a racks de E/S antiguos. ProSoft Technology, por ejemplo, fabrica adaptadores EtherNet/IP a RIO que permiten que un CompactLogix controle las E/S 1771 existentes. Esto ahorra semanas de recableado. La desventaja: se mantienen en funcionamiento tarjetas de E/S de 30 años de antigüedad y, cuando una falla, hay que volver a buscar en el mercado secundario.

En la mayoría de los proyectos, reemplace las E/S. El enfoque de conversión de hardware tiene sentido cuando se tienen cientos de puntos de E/S en áreas a prueba de explosiones, donde el recableado requiere permisos de trabajo en caliente, monitoreo de gases y un apagado del sistema. Pero si el cableado de campo es accesible, no hay más remedio que reemplazarlo.

Paso 4 — HMI: ¿Reescribir o conservar?

Las interfaces hombre-máquina (HMI) heredadas —PanelView Standard, OP7/OP17, instalaciones antiguas de Wonderware— rara vez sobreviven intactas a una migración. Los controladores de comunicación no existen para el nuevo controlador.

Si las pantallas HMI son sencillas (resumen de alarmas, tendencias, botones de inicio/parada), reescribirlas en el entorno HMI nativo de la nueva plataforma requiere entre 40 y 80 horas de ingeniería. Por lo general, esta es la decisión acertada.

Si la interfaz hombre-máquina (HMI) es compleja (paneles frontales propietarios, secuencias de comandos extensas, pantallas validadas por las autoridades reguladoras para aplicaciones farmacéuticas/de la FDA), considere conservar la HMI y usar una puerta de enlace de protocolo para conectar la antigua con la nueva. Kepware o Ignition pueden traducir entre el protocolo nativo del nuevo controlador y el protocolo que espera la antigua HMI.

Consideraciones regionales

En Norteamérica, la mayoría de los sistemas heredados son Allen-Bradley. La disponibilidad de técnicos jubilados con conocimientos de RSLogix 5 es mayor que en cualquier otro lugar del mundo, pero sus tarifas son acordes a ello. Si se encuentra en Houston, Calgary o Detroit, puede contratar a estos expertos. Si está en Dammam o Dubái, prepárese para el soporte remoto.

En Europa y Oriente Medio, los sistemas Siemens S5 y S7-300/400 predominan en el mercado. El S5 se dejó de fabricar en 2006, pero aún se utiliza en plantas químicas y centrales eléctricas. Para migrar un S5 a un S7-1500 o a TIA Portal, se requiere el software STEP 5 original y los cables de programación PG, que dejaron de fabricarse hace 15 años. Asegúrese de tener estos cables a mano antes de comenzar.

Análisis en profundidad

El método de validación paralela

Esta es la técnica que distingue las migraciones exitosas de aquellas que se publican como estudios de caso en *Control Engineering* por razones equivocadas.

Conecte los PLC antiguos y nuevos a las E/S de campo mediante bloques de terminales intermedios. Ambos sistemas leen las entradas simultáneamente y ejecutan su lógica, pero solo el sistema antiguo controla las salidas.

Ahora ejecute el proceso. Compare el estado interno de ambos sistemas en cada ciclo de escaneo. ¿Son idénticos los valores calculados? Si una entrada analógica marca 4,17 mA en el sistema antiguo y 4,16 mA en el nuevo, observe la diferencia, pero no se preocupe: los módulos de entrada analógica presentan ligeras variaciones de calibración. Si el sistema antiguo indica que una bomba está funcionando y el nuevo indica que está detenida, identifique la discrepancia antes de realizar el cambio.

Alquila o compra un analizador de protocolos (Wireshark con el analizador adecuado funciona para la mayoría de los protocolos) y captura ambas redes durante un ciclo de producción completo. Crea un script que compare las salidas que el nuevo sistema *habría generado* con las que el sistema antiguo *realmente generó*. Cualquier discrepancia indica un error en tu traducción o una característica no documentada del programa original que debes conservar.

Se prevé que esta fase de validación dure entre 1 y 2 semanas de ejecución en paralelo para un proceso continuo. Se buscan casos excepcionales: la cascada de alarmas que solo se activa durante una condición de anomalía específica, el enclavamiento que solo se activa cuando dos válvulas se encuentran en posiciones específicas simultáneamente.

El momento de la transición

Incluso con validación paralela, el momento de la transición conlleva riesgos. La práctica habitual es programar la transición al inicio de una ventana de mantenimiento, no al final. Si algo falla, se puede volver al sistema anterior e intentarlo de nuevo en la siguiente ventana.

La secuencia de transición:

1. Confirme que ambos sistemas funcionan correctamente y están sincronizados.

2. Cambie una salida no crítica (una luz de estado, un indicador) al nuevo sistema.

3. Verificar el comportamiento correcto durante 5 minutos.

4. Conmutar una salida crítica pero redundante (la bomba A, mientras que la bomba B se encarga de la carga).

5. Verificar el comportamiento correcto durante 15 minutos.

6. Cambie todas las salidas restantes

7. Supervise un ciclo de producción completo antes de declarar el éxito.

Mantenga el sistema antiguo encendido y cableado durante al menos una semana después de la transición. Si la producción presenta algún problema a las 2 de la madrugada del martes, la posibilidad de volver al sistema anterior en 30 segundos justifica el espacio que ocupa en el panel.

Documentación: La parte que todos se saltan

Una vez que la migración se haya realizado correctamente, documente:

· La nueva lista de E/S con números de cable y designaciones de terminales.

· La base de datos de etiquetas con descripciones

· La estructura del programa (tareas, programas, rutinas y la función de cada uno)

· Diagrama de arquitectura de red

· La referencia cruzada de direcciones antiguas a etiquetas nuevas

· Resultados de las pruebas de puesta en marcha

· Una guía de solución de problemas escrita para la llamada de mantenimiento de las 3 de la mañana.

El próximo ingeniero que trabaje en este sistema no serás tú. No recordará por qué FC42 gestiona el bucle de control en cascada de forma diferente a los demás bloques PID del programa. No sabrá que la salida O:015/07 se renombró a PumpBay3_Start ni por qué la etiqueta de alarma es Alarm_Bay3_PSH207_HiHi. Dales la documentación que te hubiera gustado tener cuando empezaste.

Precios y disponibilidad

· Costo de ingeniería: entre 25.000 y 80.000 dólares estadounidenses para una migración de tamaño mediano (entre 200 y 500 puntos de E/S), dependiendo de la complejidad lógica y el alcance de la interfaz hombre-máquina (HMI).

· Costo del hardware: Varía según la plataforma. Migración basada en CompactLogix (controlador + chasis + E/S): $8,000–$20,000. Migración basada en S7-1500: $6,000–$18,000. Migración basada en Beckhoff: $4,000–$12,000

· Repuestos heredados del mercado secundario: procesadores PLC-5 (entre 8.000 y 14.000 dólares); módulos de E/S 1771 (entre 400 y 2.000 dólares); CPU S7-300 (entre 1.200 y 4.500 dólares). Disponibles en tztechio.com/plc hasta agotar existencias.

· Plazo de entrega: La mayoría del hardware PLC moderno se envía en 2 a 6 semanas en 2026. La limitación suele ser la disponibilidad de hardware, no la de las horas de ingeniería.

Preguntas frecuentes

¿Cuánto tiempo suele durar una migración de PLC?

Desde la auditoría hasta la entrega final, se requieren de 8 a 16 semanas para un sistema con entre 200 y 500 puntos de entrada/salida. La transición física en sí dura de 4 a 12 horas si está bien planificada. La mayor parte del tiempo se dedica a la ingeniería: traducción de programas, reescritura de la interfaz hombre-máquina y pruebas.

¿Puedo migrar a otra marca?

Sí, pero el esfuerzo de ingeniería prácticamente se duplica. La migración entre marcas (de PLC-5 a Siemens S7-1500 o de S7-300 a CompactLogix) implica no poder reutilizar las pantallas HMI existentes, utilizar diferentes convenciones de cableado de E/S y distintos paradigmas de programación. Vale la pena si se estandariza la planta con una sola marca, pero conviene presupuestar en consecuencia.

¿Qué ocurre si no encuentro el programa original?

Si el programa se pierde del portátil pero sigue ejecutándose en el procesador, la mayoría de los PLC antiguos permiten la carga. El programa cargado no tendrá comentarios ni etiquetas; se obtienen direcciones sin formato y sin documentación. Esto implica una fase de ingeniería inversa considerable. Prevea entre 3 y 6 semanas adicionales para que un técnico determine la función de cada peldaño mediante el seguimiento del cableado de campo y su comparación con los diagramas P&ID.

¿Necesito actualizar el panel de control?

Como mínimo, deberá instalar el nuevo chasis del PLC y los bloques de terminales. Si el panel está limpio, tiene espacio suficiente y la fuente de alimentación puede soportar la carga del nuevo hardware, podría conservar la carcasa. Si el panel tiene 30 años, el aislamiento del cableado está deteriorado y presenta modificaciones no documentadas de un inquilino anterior, deberá reemplazarlo. Una nueva carcasa de acero inoxidable cuesta entre 1500 y 4000 dólares y elimina un posible punto de fallo futuro.

¿Y qué hay de los sistemas de seguridad?

Si su sistema heredado gestiona funciones de seguridad (paradas de emergencia, barreras fotoeléctricas, detección de gases), la migración debe revisarse conforme a los requisitos actuales del nivel de integridad de seguridad (SIL). Un PLC-5 que ejecuta lógica de seguridad según los estándares de la década de 1990 casi con seguridad no cumple con los requisitos de la norma IEC 61511 actual. Considere la posibilidad de incluir un PLC de seguridad dedicado (GuardLogix, Siemens F-CPU, serie Pilz PSS) en el presupuesto de la migración. Consulte tztechio.com/industrial-automation para ver los PLC con certificación de seguridad disponibles.

¿Existe algún programa de subvenciones o incentivos para la migración?

Algunas regiones ofrecen subvenciones para la eficiencia energética que cubren las mejoras en la automatización. En la UE, el programa Horizonte Europa financia proyectos de digitalización industrial. En Arabia Saudí, el Programa Nacional de Desarrollo Industrial y Logística (NIDLP) apoya la modernización de fábricas. Consulta con tu autoridad local de desarrollo industrial: la solicitud de subvención requiere tiempo, pero una cobertura de costes del 20-40 % mejora significativamente el retorno de la inversión.

-----------------------------------------------------------------------------------------------------------------
