La pregunta que se le hace a todo ingeniero de automatización

Cómo elegir el módulo de E/S digital/analógico adecuado para PLC: esta pregunta aparece en todos los foros de automatización, en las preguntas frecuentes de todos los distribuidores y en la bandeja de entrada de todo ingeniero de aplicaciones que haya contestado el teléfono. La persona que pregunta suele estar en la etapa en la que ya ha elegido una plataforma PLC (o cree haberlo hecho) y ahora necesita averiguar qué tarjetas de E/S van en las ranuras. Sabe que hay una diferencia entre digital y analógico. Ha oído los términos "sumidero" y "fuente", pero no logra recordar ambas definiciones al mismo tiempo. Le preocupa pedir el módulo equivocado y que, al recibirlo, no funcione con su sistema.

Esta guía resuelve ese problema. Explica en detalle la función de un módulo de E/S, diferencia entre lo digital y lo analógico, explica el sumidero y el abastecimiento en un lenguaje sencillo con ejemplos reales, aborda el dimensionamiento de los módulos y, finalmente, lo integra todo con directrices específicas para las plataformas de sistemas Siemens, Allen Bradley y ABB.

¿Qué función cumple realmente un módulo de E/S de un PLC?

Un módulo de E/S de PLC es la interfaz entre el mundo físico y el procesador. Las entradas envían señales al PLC: el estado de un pulsador, la lectura de un transmisor de presión, la activación de un interruptor de límite. Las salidas envían señales al mundo físico: la activación de un solenoide, el acoplamiento de la bobina de un arrancador de motor, el movimiento de un actuador de válvula.

El módulo de E/S realiza la conversión. Recibe una señal de 24 V CC de un dispositivo de campo y la transforma en una señal lógica que el procesador PLC puede interpretar. Recibe una orden de salida del procesador y la convierte en la tensión y la corriente necesarias para accionar un actuador de campo. Sin el módulo de E/S adecuado, el procesador no puede procesar la señal.

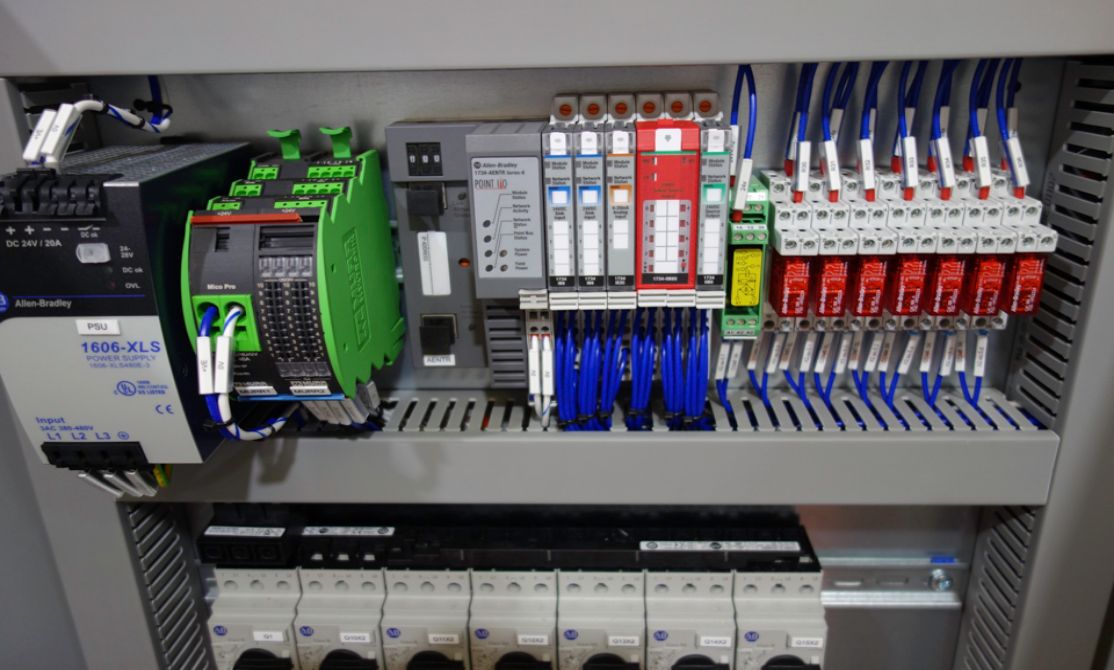

Los módulos vienen en formatos estándar que se instalan fácilmente en un rack de PLC. El módulo específico que elija dependerá de tres factores: el tipo de señal (digital o analógica), la dirección de la corriente (sumidero o fuente) y la cantidad de puntos que necesite.

Digital vs. Analógico: La división fundamental

Módulos de E/S digitales

Los módulos digitales gestionan las señales de encendido/apagado. El dispositivo de campo puede estar energizado o desenergizado, abierto o cerrado, presente o ausente. Una entrada digital detecta la presencia de voltaje (normalmente 24 V CC para aplicaciones industriales). Una salida digital activa o desactiva una carga.

Dispositivos de entrada digital comunes:

· Botones pulsadores e interruptores selectores

· Interruptores de límite

· Sensores de proximidad (PNP/NPN)

· Interruptores de presión

· Contactos de relé

Dispositivos de salida digital comunes:

· Válvulas solenoides

· Bobinas de contactor

· Luces indicadoras

· Cuernos y balizas

· Bobinas de arranque del motor

Los módulos digitales se especifican por voltaje (24 V CC, 120 V CA, 230 V CA son comunes), por número de puntos (8, 16, 32 son estándar) y por la característica de sumidero/fuente.

Módulos de E/S analógicas

Los módulos analógicos manejan señales continuas, es decir, valores que varían en un rango en lugar de simplemente estar encendidos o apagados. Mientras que una entrada digital indica si un tanque está lleno (un bit: lleno/vacío), una entrada analógica indica el nivel del tanque en porcentaje (varios bits en un rango: del 0 al 100%).

Señales de entrada analógicas comunes:

· 4–20 mA (bucle de corriente — el más común en instrumentación industrial)

· 0–10 V CC (señal de voltaje — común en algunos transmisores y sensores de posición)

· 0–5 V CC (instrumentación de bajo voltaje)

· Resistencia (RTD) para la medición de temperatura

· Termopar (medición de temperatura con compensación de unión fría)

Señales de salida analógicas comunes:

· 4–20 mA (el más común: acciona elementos de control final como variadores de frecuencia y válvulas de control).

· 0–10 V CC (utilizado para algunos variadores de frecuencia y posicionadores)

Los módulos analógicos se especifican por el tipo de señal (corriente o voltaje), la resolución (12 bits, 16 bits; cuanto mayor sea la resolución, mayor será la precisión) y si admiten varios tipos de entrada en el mismo módulo.

---

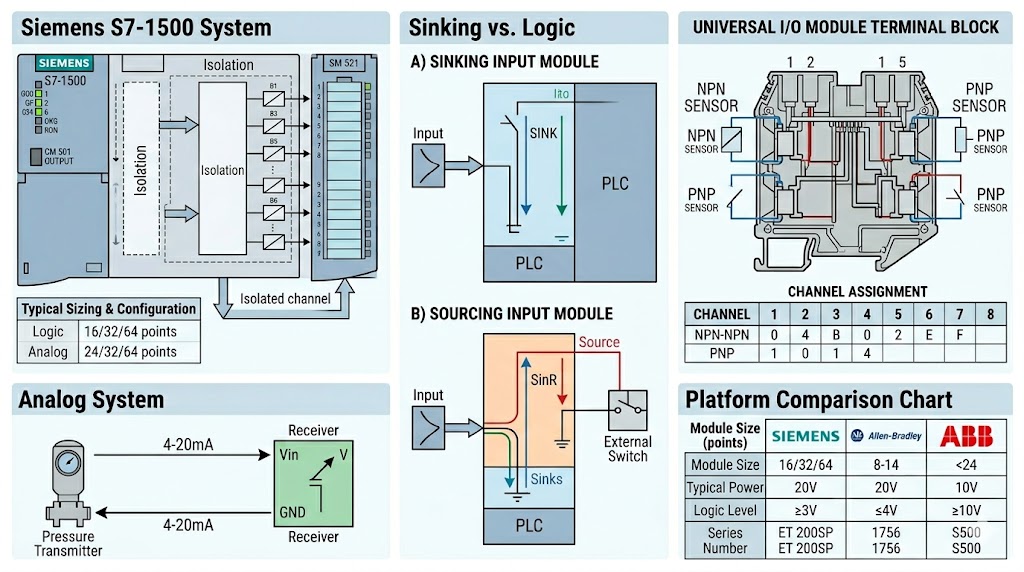

Hundimiento y abastecimiento: qué significan y por qué son importantes

Esta es la parte que suele confundir a la mayoría de los compradores. Los conceptos de sumidero y fuente describen la dirección del flujo de corriente en un circuito de CC. Si se configuran incorrectamente, la entrada digital no leerá nada o leerá lo contrario de lo que debería.

Abastecimiento

Una salida de alimentación suministra corriente desde el módulo al dispositivo de campo. Imagine el módulo como la fuente de electrones. Cuando la salida está activa, conecta el terminal positivo de su alimentación interna al terminal de salida.

Un circuito de entrada espera que le llegue corriente desde una fuente externa. El circuito de entrada se completa cuando el dispositivo de origen (un sensor, un interruptor) suministra la corriente.

Hundimiento

Una salida de sumidero absorbe corriente del dispositivo de campo. Cuando está activa, conecta el terminal de salida al lado negativo (tierra) del circuito.

Una entrada de tipo sumidero espera que la corriente fluya hacia tierra. El dispositivo externo proporciona una ruta a tierra, y la entrada detecta el flujo de corriente resultante.

La regla práctica

El tipo de salida del dispositivo de campo debe coincidir con el tipo de entrada del módulo PLC, o bien se necesita un relé o una interfaz intermedia.

· Sensores PNP (de fuente) → conéctelos a entradas de sumidero o a entradas de fuente con la polaridad invertida.

· Sensores NPN (sumidero) → conéctelos a entradas de fuente o a entradas de sumidero con la polaridad invertida.

La forma más sencilla de comprobarlo es consultar el diagrama de cableado del sensor. Si el cable de salida del sensor se conecta al terminal de entrada del PLC y el otro cable se conecta a tierra, el sensor está funcionando como sumidero y la entrada debe estar funcionando como fuente. Si el cable de salida del sensor se conecta al terminal de entrada del PLC y el otro cable se conecta al positivo, el sensor está funcionando como fuente y la entrada debe estar funcionando como sumidero.

Combinación de insumos de sumidero y fuente

No basta con conectar un sensor de fuente a una entrada de fuente y esperar que funcione, ya que ambas fuentes se oponen entre sí. Sin embargo, puede utilizar módulos de entrada diseñados específicamente como "universales" o con canales aislados, lo que le permite combinar diferentes tipos de dispositivos con el cableado adecuado. Siempre verifique la hoja de datos del módulo antes de realizar el pedido.

Dimensionamiento de módulos: ¿Cuántos puntos necesita realmente?

Cuenta tus puntos y luego suma un 20%.

Antes de elegir un módulo, cuente los dispositivos de campo reales de su proyecto. Para una máquina pequeña e independiente, podría tener 8 entradas digitales y 6 salidas digitales. Para una línea más compleja, podría tener 32 entradas digitales, 16 entradas analógicas y 8 salidas analógicas.

Reglas de dimensionamiento de módulos:

· Entradas digitales: Solicite un módulo con al menos tantos puntos como entradas tenga. Un módulo de 16 puntos funciona para 12 entradas. No puede exceder la cantidad de puntos del módulo.

· Salidas digitales: Se aplica la misma regla. Si tiene 10 salidas, un solo módulo de 8 puntos no es suficiente; necesita un módulo de 16 puntos o dos módulos.

· Entradas analógicas: Cada canal de entrada analógica es independiente. Un módulo de entrada analógica de 4 canales admite 4 dispositivos. Si dispone de 7 transmisores analógicos, necesitará dos módulos de 4 canales (o un único módulo de 8 canales, según la plataforma).

· Salidas analógicas: Iguales: cada canal controla un elemento de control final. Un módulo de 2 canales controla dos válvulas.

Añada un 20 % de capacidad de reserva. Los proyectos cambian. Añadir un nuevo interruptor o transmisor después de haber construido el panel es complicado y costoso. Especificar un módulo con algunos canales adicionales prácticamente no cuesta nada y evita un trabajo de retrabajo considerable más adelante.

Tamaños de módulos comunes por plataforma

Plataforma | Tamaños típicos de módulos digitales | Tamaños típicos de módulos analógicos

Siemens S7-1500 | 16, 32, 64 puntos | 4, 8, 16 canales

Allen Bradley ControlLogix | 8, 16, 32 puntos | 4, 8 canales

ABB AC500 | 8, 16, 32 puntos | 4, 8 canales

Compatibilidad de la plataforma: ¿Qué módulo es compatible con cada PLC?

Siemens S7-1500 y el portal TIA

Siemens utiliza los sistemas de E/S distribuidas ET 200SP y ET 200MP junto con las E/S integradas en algunas CPU. El sistema S7-1500 utiliza módulos de E/S montados en el sistema (módulos SM) que se acoplan a la CPU o a los bastidores de expansión.

Familias de módulos clave:

· SM 521 — Módulos de entrada digital (variantes de 24 V CC y 120 V CA)

· SM 522 — Módulos de salida digital (relé de 24 V CC, estado sólido)

· SM 523 — Módulos combinados de entrada/salida digital

· SM 531 — Módulos de entrada analógica (4–20 mA, 0–10 V, RTD, termopar)

· SM 532 — Módulos de salida analógica (4–20 mA, 0–10 V)

La configuración en TIA Portal requiere seleccionar el tipo de módulo correcto y configurar la partición de la imagen de proceso y las interrupciones de hardware. Los módulos de Siemens están codificados por colores según su tipo (azul para digitales, verde para analógicos), lo que facilita su identificación física en la planta.

Allen Bradley ControlLogix y Studio 5000

Allen Bradley ControlLogix utiliza módulos de E/S de la serie 1756 en un chasis. La plataforma es altamente modular: se pueden combinar módulos digitales y analógicos en cualquier ranura.

Familias de módulos clave:

· 1756-IB16 — Entrada digital de 16 puntos y 24 V CC (sumidero)

· 1756-OB16 — Salida digital de 16 puntos y 24 V CC (fuente)

· 1756-IF8 — Entrada analógica de 8 canales (múltiples tipos de señal)

· 1756-OF8 — Salida analógica de 8 canales (4–20 mA, 0–10 V)

Allen Bradley utiliza los términos "entrada sumidero" y "salida sumidero" de forma consistente. El módulo 1756-IB16 es una entrada sumidero. El módulo 1756-OB16 es una salida sumidero. Verifique la polaridad antes de realizar el cableado: los módulos de la serie 1756 de Allen Bradley tienen un etiquetado claro en el panel frontal y en la hoja de datos.

Para CompactLogix (familias 5380 y 5480), los módulos son similares pero físicamente más pequeños (factor de forma 1769). La entrada analógica 1769-IF8 y la salida analógica 1769-OF4 son opciones comunes.

ABB AC500 y Automation Builder

El ABB AC500 utiliza módulos de E/S S500 en el rack de la CPU y E/S distribuidas (S500 eCo, S500) en redes de bus de campo.

Familias de módulos clave:

· DI524 — Entrada digital de 16 puntos y 24 V CC

· DO524 — Salida digital de 16 puntos y 24 V CC

· AI523 — Entrada analógica de 4 canales (4–20 mA, 0–10 V, RTD)

· AO523 — Salida analógica de 4 canales (4–20 mA, 0–10 V)

Los módulos ABB se configuran en Automation Builder (el entorno de programación de ABB basado en CODESYS). La herramienta de configuración detecta automáticamente muchos módulos cuando la CPU está en línea. El escalado de canales para módulos analógicos se realiza en la configuración de hardware; verifique siempre que las unidades de ingeniería (PSI, °C, GPM) coincidan con el rango del dispositivo de campo.

---

Preguntas frecuentes

P: ¿Puedo combinar entradas de sumidero y fuente en el mismo módulo?

A: Algunos módulos de entrada universal permiten conectar canales individuales como sumidero o fuente, pero los módulos estándar suelen requerir que todos los canales compartan la misma configuración. Consulte la hoja de datos. Si necesita combinar diferentes tipos de dispositivos, considere usar un relé de interfaz o un módulo de entrada aislada.

P: ¿Qué sucede si utilizo un tipo de E/S incorrecto, por ejemplo, si conecto una salida a una entrada?

A: Nada funciona, o peor aún, parece funcionar pero se comporta en sentido contrario. Si conectas una salida de fuente directamente a una entrada de fuente, las dos fuentes de voltaje se interfieren entre sí. La entrada puede permanecer encendida o apagada permanentemente, dependiendo del circuito interno. La combinación correcta es conectar la salida de fuente a la entrada de sumidero (o viceversa) para que la corriente fluya en una sola dirección.

P: ¿Cuántos puntos de entrada/salida necesito para un proyecto pequeño?

A: Una máquina pequeña e independiente suele necesitar entre 8 y 16 entradas digitales, entre 6 y 12 salidas digitales, entre 2 y 4 entradas analógicas y entre 1 y 2 salidas analógicas. Comience contando sus dispositivos de campo discretos y su lista de instrumentos, y añada un 20 % de capacidad de reserva. Si tiene dudas, un ingeniero de aplicaciones del distribuidor puede revisar su lista de instrumentos y recomendarle una configuración de módulos.

P: Mi entrada analógica lee un valor aunque no haya ningún sensor conectado. ¿Está averiado el módulo?

R: No, los canales de entrada analógica no conectados pueden registrar ruido aleatorio (normalmente un valor pequeño distinto de cero). Esto es normal. El canal solo adquiere relevancia cuando el sensor (transmisor) está conectado y el bucle está energizado (para dispositivos de 4 a 20 mA). Verifique siempre que la alimentación de 24 V CC del bucle esté presente en el terminal del canal antes de solucionar problemas de lectura.

P: ¿Puedo reemplazar un módulo de salida digital de 24 V CC por un módulo de 120 V CA en el mismo sistema?

R: Solo si los dispositivos de campo también están clasificados para el nuevo voltaje. No se puede accionar un solenoide de 24 V CC con un módulo de salida de 120 V CA. Cambiar la clase de voltaje requiere cambiar los dispositivos de campo, el cableado y, posiblemente, el módulo. Siempre haga coincidir el voltaje del módulo con el voltaje del dispositivo.

P: ¿Qué es el aislamiento de canales y por qué es importante?

A: Los canales aislados cuentan con aislamiento de circuito individual entre cada canal de entrada o salida. Los módulos no aislados comparten una conexión a tierra común en todos los canales. El aislamiento es importante cuando se utilizan dispositivos de campo con diferentes fuentes de voltaje o cuando se necesita proteger el sistema contra bucles de tierra y picos de voltaje en canales individuales. Para mediciones analógicas críticas (transmisores de caudal, transmisores de presión), los módulos aislados proporcionan señales más limpias y mayor precisión.
