Meta Título: Conceptos básicos y guía de selección de variadores de frecuencia: Cómo elegir un variador de frecuencia (2026)
Meta Descripción: Guía completa sobre variadores de frecuencia (VFD) que abarca cómo funcionan, por qué usar un VFD, parámetros clave de selección y una comparación de marcas como Mitsubishi FR-E800, Danfoss FC101 y Schneider ATV320.
Los variadores de frecuencia (VFD), también llamados variadores de velocidad (VSD) o inversores, son componentes muy utilizados en la automatización industrial. Un VFD controla la velocidad de un motor eléctrico de CA variando la frecuencia y el voltaje de la alimentación. El resultado: ahorros de energía del 20 al 50 %, mejor control del proceso y mayor vida útil del motor.
Esta guía abarca los principios de funcionamiento de los variadores de frecuencia, cuándo y por qué utilizarlos, los parámetros clave para su selección y una comparación práctica de las principales marcas de variadores de frecuencia: Mitsubishi FR-E800, Danfoss FC101, Schneider Altivar 320, y ABB ACS580.
Un variador de frecuencia (VFD) es un convertidor de potencia electrónico que recibe una entrada de corriente alterna de frecuencia fija (50/60 Hz) y la convierte en una salida de frecuencia y voltaje ajustables. Al controlar la frecuencia de salida, se controla directamente la velocidad del motor.
Velocidad del motor (RPM) = 120 × Frecuencia (Hz) / Número de polos

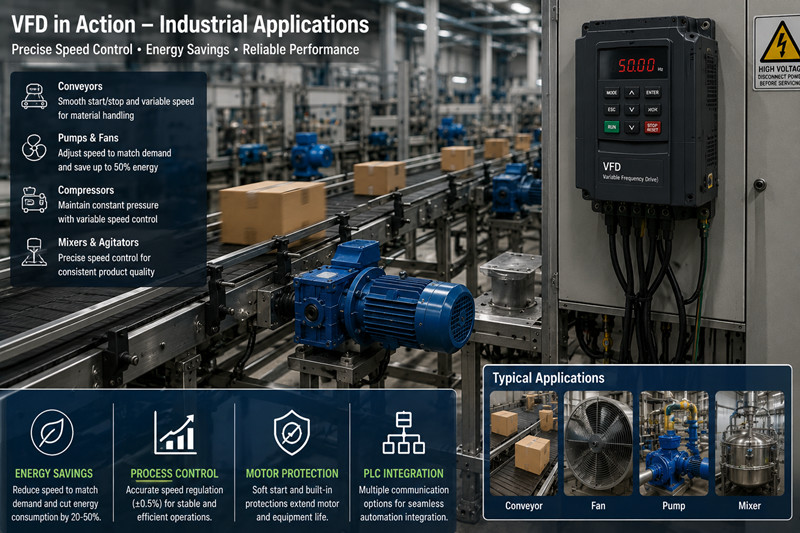

Para un motor de 4 polos conectado a una fuente de alimentación de 60 Hz: Velocidad máxima = 1800 RPM. Con el variador de frecuencia (VFD) configurado a 30 Hz: Velocidad del motor = 900 RPM. Esta relación hace que los VFD sean indispensables para ventiladores, bombas, cintas transportadoras, compresores y cualquier aplicación donde la velocidad variable ahorre energía.
Reducir la velocidad del motor en un 20 % ahorra aproximadamente un 50 % de energía (la potencia es proporcional al cubo de la velocidad). Para un ventilador de 50 CV que funciona al 80 % de su velocidad, el ahorro anual puede superar los 5000 dólares.
Los variadores de frecuencia aumentan gradualmente la tensión y la frecuencia, eliminando el pico de corriente de rotor bloqueado (de 6 a 8 veces) durante el arranque directo. Esto protege los motores y reduce el estrés mecánico.
El control de velocidad variable permite una aceleración/desaceleración suave, una regulación precisa de la velocidad (±0,5 %) y un movimiento multieje sincronizado. Fundamental para líneas de envasado, máquinas CNC y sistemas de mezclado.
Los arranques suaves y las paradas controladas reducen el desgaste de la correa, la tensión en la caja de cambios y la carga sobre los cojinetes. Los intervalos de mantenimiento se prolongan entre 2 y 3 veces de media.
Los variadores de frecuencia modernos son compatibles con EtherNet/IP, PROFINET, Modbus RTU/TCP y CANopen para una integración perfecta con PLC y monitorización remota SCADA.

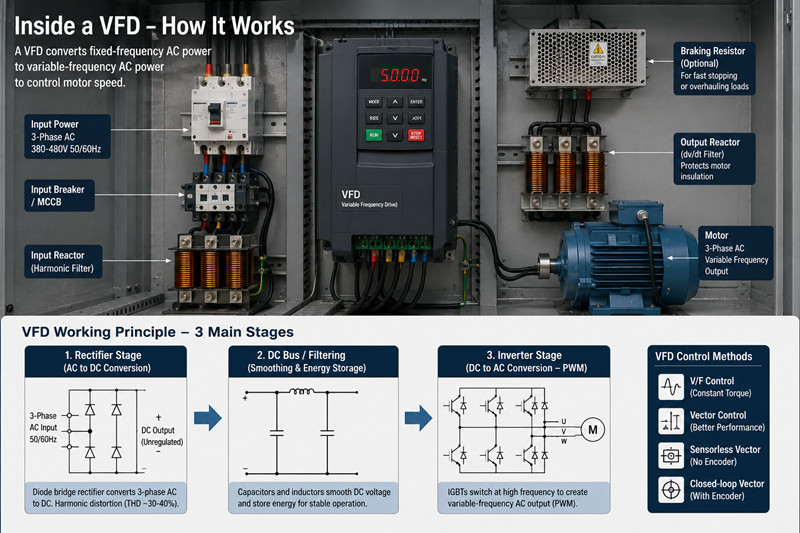

Un variador de frecuencia (VFD) consta de tres etapas principales:
La entrada de CA se convierte en CC mediante un rectificador de puente de diodos. Esto genera distorsión armónica total (THD ~30-40%).
La tensión continua se suaviza mediante condensadores e inductores. El bus de CC almacena energía para gestionar interrupciones momentáneas del suministro eléctrico y la regeneración del motor.
Los IGBT conmutan a alta frecuencia (2-16 kHz) para generar una salida de CA pseudosinusoidal a la frecuencia deseada. Esto se conoce como modulación por ancho de pulso (PWM).
Métodos clave de control del variador de frecuencia:
· Control V/F: Estándar para cargas de par constante.
· Control vectorial: Mejor par motor y regulación a bajas velocidades.
· Vector sin sensores: Estimación del flujo del motor sin codificador
· Vector de bucle cerrado (con codificador): precisión de velocidad de ±0,01 %
Asegúrese de que la potencia del variador de frecuencia (VFD) coincida con la corriente y el voltaje nominales del motor. Elija un VFD con una capacidad nominal igual o superior a la corriente nominal a plena carga (FLA) del motor (preferiblemente entre un 10 % y un 20 % superior). Un VFD de menor capacidad provoca sobrecalentamiento.
Tensiones nominales comunes: 200-240 V monofásicas (variadores de frecuencia pequeños), 380-480 V trifásicas (estándar industrial), 500-690 V (alta potencia). Nunca conecte un variador de frecuencia monofásico a un motor trifásico.
Par constante (transportadores, compresores): Requiere un par de arranque elevado. Par variable (ventiladores, bombas): Máximo ahorro energético. Adapte el variador de frecuencia al perfil de carga.
Compatible con su ecosistema PLC: EtherNet/IP (Allen Bradley), PROFINET (Siemens/Schneider), Modbus RTU (universal). Para control de movimiento: CANopen o EtherCAT.
IP20 (dentro del armario). IP54/55 (polvoriento/húmedo). IP66 (exterior/lavable). Las altas temperaturas ambiente (>40 °C) requieren una reducción de la potencia o refrigeración del armario.
Para cargas que requieren frenado o mantenimiento frecuentes (grúas, cintas transportadoras), añada una resistencia de frenado. De lo contrario, la tensión del bus de CC aumentará y provocará una sobretensión.
Característica | Mitsubishi FR-E800 | Danfoss FC101 | Schneider ATV320 | ABB ACS580 |
Rango de potencia | 0,1-630 kW | 0,12-75 kW | 0,18-30 kW | 0,75-250 kW |
Voltaje | 200-240V / 380-480V | 200-240V / 380-480V | 200-240V / 380-480V | 380-480 V |
Comunicación | Ethernet integrada | Modbus RTU, bus de campo | Modbus RTU, CANopen, Profinet | Modbus RTU integrado |
Programación | Configurador FR 2 | MCT 10 / pantalla integrada | SoMove / Pantalla | DriveComposer Pro |
Fortaleza clave | Ethernet y control de movimiento | Optimización de sistemas HVAC/bombas | Compacto, fácil de poner en marcha | Robustez industrial |
· Mitsubishi FR-E800: Ideal para máquinas que requieren Ethernet integrada (CC-Link IE Field, Modbus TCP) y movimiento de alta velocidad. Excelente soporte para retroalimentación del codificador.
· Danfoss FC101: Diseñada específicamente para sistemas de climatización y tratamiento de agua. Optimización excepcional de la curva v para bombas y ventiladores. Precio competitivo para el rango de 0,75 a 75 kW.
· Schneider Altivar 320: Compacto y fácil de configurar mediante SoMove o pantalla integrada. Ideal para aplicaciones sencillas de bombeo, ventilación y transporte.
· ABB ACS580: De grado industrial, fiable y perteneciente a la plataforma ABB ACS880. Excelente para cargas industriales pesadas. Sólida red de servicio global.
Conclusión
La elección del variador de frecuencia adecuado depende de que la potencia nominal, el voltaje, el protocolo de comunicación y el tipo de carga coincidan con su aplicación. El Mitsubishi FR-E800 destaca por su conectividad y control de movimiento. El Danfoss FC101 está optimizado para aplicaciones de climatización y bombeo. El Schneider ATV320 ofrece simplicidad y compacidad. El ABB ACS580 aporta robustez industrial.
P: ¿Cuál es la diferencia entre un variador de frecuencia (VFD) y un arrancador suave?
A: Un arrancador suave solo controla el voltaje durante el arranque y la parada. No puede variar la velocidad del motor. Un variador de frecuencia (VFD) controla tanto la frecuencia como el voltaje de forma continua, lo que permite una velocidad variable y un ahorro de energía durante todo el proceso.
P: ¿Puede un variador de frecuencia dañar un motor?
A: Si se dimensiona y configura correctamente, un variador de frecuencia prolonga la vida útil del motor. Principales riesgos: (1) sobrecalentamiento por funcionamiento a baja velocidad, (2) picos de tensión por cables largos del motor. Utilice filtros de salida para cables de más de 50 m.
P: ¿Cuánta energía puede ahorrar un variador de frecuencia?
A: Para cargas de par variable (ventiladores, bombas), reducir la velocidad en un 20 % ahorra aproximadamente un 50 % de energía. Un ventilador de 50 HP funcionando al 75 % de su velocidad durante 8000 horas al año puede generar ahorros de entre 8000 y 12 000 dólares anuales. Recuperación de la inversión: de 1 a 3 años.
P: ¿Los variadores de frecuencia provocan distorsión armónica?
R: Sí. Los rectificadores VFD estándar de 6 pulsos generan un THDi de aproximadamente 30-40 %. Utilice reactores de entrada, variadores de frecuencia activos (AFE) o VFD multipulso (12/18 pulsos) para reducir el THDi por debajo del 5 %.
P: ¿Puedo hacer funcionar un motor a 90 Hz mediante un variador de frecuencia?
A: Los motores estándar están diseñados para funcionar a 50/60 Hz. Para funcionar a 90 Hz se requiere un motor con variador de frecuencia (aislamiento clase F/H, rodamientos equilibrados). Consulte al fabricante antes de superar la frecuencia nominal en más del 20 %.
· Variador de frecuencia Mitsubishi FR-E800
· Variador de frecuencia de alto rendimiento con Ethernet integrada y funciones de control de movimiento avanzadas. Rango de 0,1 a 630 kW.
· Variador de frecuencia Danfoss FC101
· Variador de frecuencia (VFD) optimizado para sistemas HVAC y bombas, con puesta en marcha intuitiva. 0,12-75 kW.
· Schneider Altivar 320
· Variador de frecuencia compacto para aplicaciones de complejidad simple a media. 0,18-30 kW.
· Variador de frecuencia ABB ACS580
· Variador de frecuencia industrial de uso general con construcción robusta. 0,75-250 kW.
· Reactor de entrada del variador de frecuencia (filtro de armónicos)
· Reduce la distorsión armónica de los rectificadores VFD. Imprescindible para plantas con equipos sensibles.
