¿Por qué fallan constantemente los módulos del Bently Nevada 3500? Los 6 problemas con los que se encuentra todo técnico.
URL Slug: Bentley-Nevada-3500Guía de solución de problemas: fallos comunes
Bentley Nevada La resolución de problemas de fallas comunes del 3500 mantiene despiertos a los técnicos de planta. Estás trabajando en una planta de procesamiento de gas de Saudi Aramco o en una refinería de los Emiratos Árabes Unidos en la Costa del Golfo, y ese rack 3500 comienza a presentar fallas de canal en el momento en que crees que todo está estable. El desgaste de la sonda de proximidad reduce la precisión. Los módulos de la fuente de alimentación se desconectan bajo carga. Los errores de configuración del software provocan la caída de toda la cadena de disparo del sistema de protección de maquinaria. Si utilizas equipos Bently Nevada en cualquier entorno industrial serio, al menos una de estas seis fallas ya ha afectado a tu rack; y si no ha sucedido, el día que ocurra, necesitas saber exactamente qué hacer.
Esta guía abarca las seis fallas más frecuentes de los módulos 3500: sus causas, cómo diagnosticarlas y cómo solucionarlas correctamente a la primera. Nos centramos en los módulos 3500/22 (Interfaz de datos transitorios), 3500/40 (Monitor de protección de maquinaria) y 3500/15 (Fuente de alimentación), ya que estos tres representan la mayor parte de las incidencias por tiempo de inactividad en aplicaciones de petróleo y gas, petroquímicas y turbinas en Oriente Medio y Norteamérica.

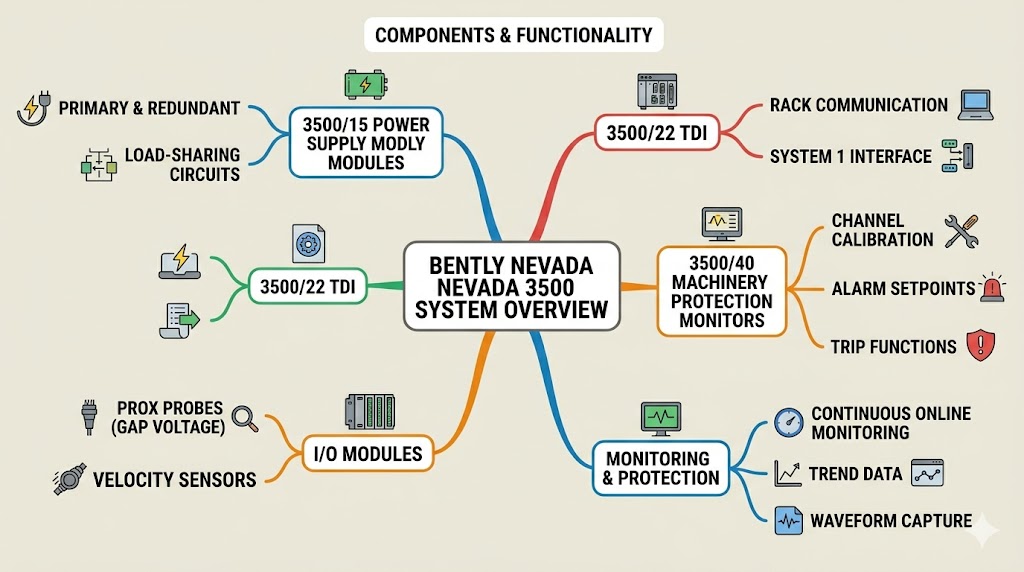

El Bently Nevada 3500 es un sistema de protección de maquinaria montado en rack, diseñado para la monitorización continua en línea de turbinas, compresores, bombas y otros equipos rotativos. A diferencia de las unidades de alarma convencionales, el 3500 ofrece protección (funciones de disparo) y monitorización (datos de tendencias, captura de formas de onda) en una única arquitectura.
Un rack típico de 3500 contiene:
· Módulos de fuente de alimentación 3500/15 (principal y redundante)
· Interfaz de datos transitorios (TDI) 3500/22 para comunicación
· Monitores de protección de maquinaria 3500/40 (o 3500/44, 3500/45) con recuentos de canales específicos.
· Diversos módulos de E/S para sondas de proximidad, sensores de velocidad y entradas ROTA (analizador térmico rotatorio).
El rack se comunica mediante Ethernet o puerto serie con un sistema host, y el software 3500 (System 1 o software 3500 Fleet) se encarga de la configuración, el enrutamiento de alarmas y el registro de datos.
El problema es el siguiente: cuando falla o presenta un mal funcionamiento algún módulo de ese rack, la causa principal casi nunca es obvia, y la solución requiere comprender cómo interactúan los módulos.
Síntomas: Los LED de fallo de canal del monitor 3500/40 se encienden intermitentemente. La alarma se dispara sin que se produzca ningún evento en la maquinaria. Las lecturas de canal son erróneas y varían durante semanas.
Causa: Los sensores de corrientes de Foucault (sonda de proximidad) tienen una vida útil limitada. La punta de la sonda se desgasta contra la superficie de contacto del eje, la distancia de calibración se desplaza y el canal 3500 falla cuando la tensión en la distancia supera el rango configurado. En entornos de alta temperatura, como las carcasas de los cojinetes de las turbinas de gas, la vida útil de la sonda se reduce significativamente.
Solución: Compruebe la tensión de separación del canal en el software 3500 Fleet; cada canal muestra una tensión de separación en voltios. Una lectura correcta se encuentra dentro de ±2 V del valor calibrado. Si hay una desviación, reemplace la sonda. Para calibrar una sonda nueva, la maquinaria debe estar fuera de servicio y el eje centrado. Documente la nueva tensión de separación antes de volver a poner la máquina en servicio.
Nota regional: En las instalaciones de petróleo y gas de Arabia Saudita, los ciclos de reemplazo de sondas duran entre 12 y 18 meses en turbomáquinas de alta vibración. Los operadores de refinerías de los Emiratos Árabes Unidos reportan ciclos más cortos (de 9 a 14 meses) debido a las temperaturas ambiente más elevadas en las salas de compresores.
---
Síntomas: El rack 3500 provoca una parada inesperada de la máquina. La causa de la parada aparece en el registro de eventos, pero la alarma parece desproporcionada al estado de la maquinaria.
Causa: Ajustes de alarma incorrectos. Un error común: los niveles de alarma están demasiado cerca del punto de ajuste de disparo, o la configuración del relé de disparo (normalmente abierto o normalmente cerrado) no coincide con la lógica del sistema. Otra causa: la función de prueba se activó accidentalmente durante el funcionamiento en línea, lo que provocó un disparo real.
Solución: Revise la configuración del 3500/22 en el Sistema 1. Verifique los puntos de ajuste de alarma y disparo según las especificaciones del fabricante original. Compruebe la configuración de salida del relé: el 3500/22 dispone de salidas de relé que pueden asignarse a funciones de alarma o disparo. Si el disparo se activó mediante una función de prueba, reinicie el sistema y revise el registro de eventos para obtener la marca de tiempo de la prueba. Realice siempre las pruebas con la máquina en un estado previamente acordado y con el operador principal informado.
---
Síntomas: El 3500/22 muestra un fallo de comunicación o el sistema host pierde contacto con el rack. El LED del 3500/22 puede mostrar una luz roja o ámbar fija.
Causa: Falló el enlace Ethernet o serial entre el 3500/22 y el host, o bien se interrumpió la comunicación interna del rack (cable plano o placa base). El 3500/22 también puede perder la comunicación si hay varios racks conectados en red y se produce un conflicto de direcciones IP.
Solución: Primero, verifique las conexiones físicas: la correcta inserción del cable Ethernet y la integridad del cable serial. Compruebe la dirección IP del 3500/22 con la configuración del host. Reiniciar el rack completo (desconectar y volver a conectar la alimentación a los módulos 3500/15) suele restablecer la comunicación. Si el 3500/22 ha fallado, debe reemplazarse y reconfigurarse con la dirección de rack y la configuración de canal correctas. Realice siempre una copia de seguridad de la configuración del 3500 (a través del Sistema 1) antes de reemplazar cualquier módulo.
---
Síntomas: Un canal que antes leía correctamente ahora muestra una desviación persistente respecto a los valores esperados. La maquinaria funciona correctamente, pero el canal 3500 indica una advertencia o alarma.
Causa: El monitor 3500/40 utiliza calibración de canales por software. Con el tiempo, las constantes de calibración pueden desviarse, especialmente en monitores que han estado funcionando durante años sin actualizar el firmware. Este problema se agrava en entornos con vibraciones intensas o cambios bruscos de temperatura.
Solución: Realice una calibración del canal utilizando el asistente de calibración del software 3500 Fleet. Para ello, necesita una fuente de señal de calibración conocida (un calibrador capaz de emitir el rango nominal del sensor, normalmente 200 mV/mil para sondas de proximidad). Siga las instrucciones del asistente en pantalla, guarde la calibración en el monitor y verifique la lectura del canal. Si la desviación persiste tras la recalibración, es posible que el módulo del monitor esté defectuoso y deba sustituirse.
---
Síntomas: El módulo 3500/15 muestra un LED de falla o todo el rack se apaga. La fuente de alimentación redundante no toma el control correctamente durante un evento de falla.
Causa: La 3500/15 es una fuente de alimentación conmutada. En entornos con alimentación de red inestable o ruido eléctrico significativo (frecuente cerca de motores grandes o variadores de frecuencia), la fuente puede fallar. El envejecimiento de los condensadores en las unidades 3500/15 más antiguas es un punto de falla común. Si la fuente redundante no logra alimentar la carga, el problema suele estar en el cableado de distribución de energía o en el circuito de reparto de carga de la fuente.
Solución: Reemplace el módulo 3500/15 defectuoso por uno que funcione correctamente. Antes de reemplazarlo, verifique la tensión de entrada en los terminales de alimentación: 24 V CC nominales o 115/230 V CA, según la variante del módulo. Tras el reemplazo, la nueva fuente de alimentación debería mostrar inmediatamente un LED verde. Pruebe la fuente de alimentación redundante retirando temporalmente la principal; el rack debería permanecer alimentado y el registro de eventos debería registrar la conmutación. Si la fuente de alimentación redundante no se activa, revise el cableado de reparto de carga entre los dos módulos 3500/15.
---
Síntomas: Los canales se asignan a entradas incorrectas. Las alarmas se activan en canales inactivos. El 3500/22 muestra datos correctos, pero el sistema principal recibe datos erróneos. El rack funciona correctamente en modo independiente, pero falla al integrarse con el DCS de la planta.
Causa: Errores de configuración tras una actualización de firmware, la sustitución de un módulo o un cambio en el archivo de proyecto del Sistema 1. La arquitectura 3500 almacena la configuración de canales en cada módulo de monitorización, no de forma centralizada; por lo tanto, sustituir un 3500/40 sin cargar el archivo de configuración correcto da como resultado un monitor en blanco o con cableado incorrecto. Otro error común: normalización (escalado) incorrecta de los canales tras sustituir una sonda de proximidad por un modelo diferente.
Solución: Realice siempre una copia de seguridad de la configuración completa del rack (Sistema 1 → Guardar como) antes de cambiar cualquier módulo. Al reemplazar un monitor, utilice la función "Cargar desde monitor" para obtener la configuración existente y, a continuación, aplíquela al nuevo módulo. Para la integración con un host DCS o SCADA, verifique que el mapa de registros Modbus o la configuración de mensajes explícitos Ethernet/IP coincidan con la disposición de canales del 3500. Una discrepancia en el orden de los bytes (big-endian frente a little-endian) es una causa frecuente de problemas en las integraciones Modbus.
Artículo destacado | Bentley Nevada 3500 | Bentley Nevada 3300
Arquitectura | Basado en rack, modular | Basado en rack, modular
Densidad de canales | Hasta 16 canales por módulo de monitor | Hasta 8 canales por módulo
Comunicación | Ethernet, Modbus, serie | Serie, Ethernet limitada
Capacidad de protección | Viaje completo y monitoreo | Monitoreo principalmente
Actualizaciones de firmware | Actualizable en campo | Limitado
Fuente de alimentación redundante | Sí (3500/15) | Opcional
Aplicación típica | Turbinas, compresores, maquinaria crítica | Bombas, ventiladores, monitorización de uso general
Rango de precios (usados) | Más alto | Más bajo
Disponibilidad regional | Ampliamente disponible en distribuidores de Oriente Medio | Más común en Norteamérica
Recomendación: Utilice el modelo 3500 para cualquier aplicación que requiera protección de maquinaria (función de disparo), especialmente en turbinas, compresores y grandes máquinas alternativas en la industria del petróleo y el gas. Utilice el modelo 3300 para monitoreo auxiliar, donde la función de disparo completa se gestiona mediante un sistema de protección independiente. En Arabia Saudita y los Emiratos Árabes Unidos, el modelo 3500 es el estándar para instalaciones nuevas; las unidades 3300 se encuentran generalmente en plantas más antiguas o para funciones de monitoreo secundario.
---
Arabia Saudita (Saudi Aramco, SABIC): El desgaste de las sondas de proximidad y las paradas del sistema de monitoreo de presión (MPS) son las principales causas de las llamadas de servicio. Las instalaciones sauditas operan 3500 racks con tasas de utilización muy altas en compresores de inyección de gas. Las fallas en el suministro eléctrico también son frecuentes debido al clima riguroso del interior (altas temperaturas, intrusión de arena).
EAU (ADNOC, refinerías de Dubái): La desviación en la calibración del canal es el problema más frecuente, atribuido a los rápidos ciclos de temperatura en las instalaciones costeras donde la refrigeración con agua de mar genera condensación. Los errores de comunicación 3500/22 también son frecuentes debido a la complejidad de la integración de la red con múltiples plataformas DCS.
Costa del Golfo de EE. UU.: Los errores de configuración de software encabezan la lista de fallas, debido a la gran cantidad de integradores externos y los frecuentes cambios de módulos durante el mantenimiento programado. Las fallas relacionadas con ROTA (entradas rotativas del analizador térmico en módulos 3500/45) son más comunes aquí debido a la gran base instalada de turbinas de gas en centrales de ciclo combinado.
---
P: ¿Con qué frecuencia se deben reemplazar las sondas de proximidad en un sistema Bently Nevada 3500?
A: Los intervalos típicos de reemplazo de la sonda oscilan entre 12 y 24 meses, según la aplicación. En entornos de alta temperatura y alta vibración (turbinas de gas, compresores), el reemplazo debe realizarse con menor frecuencia. Siempre verifique la separación después del reemplazo y registre el nuevo voltaje de referencia.
P: ¿Puedo reemplazar un monitor 3500/40 sin desconectar la maquinaria?
A: El módulo de monitor se puede intercambiar con la máquina en funcionamiento, siempre que el canal específico que se reemplaza no esté en estado de activación y la protección redundante (si está configurada) funcione correctamente. Sin embargo, el monitor de reemplazo debe configurarse previamente con los ajustes de canal correctos antes de la instalación. Nunca retire un monitor mientras su canal esté en estado de alarma.
P: ¿Qué provoca que un dispositivo 3500/22 pierda la comunicación con el host?
A: Las causas más comunes son fallos en la conexión física (cable Ethernet, cable serie), conflictos de direcciones IP en un rack en red o problemas de alimentación que afectan específicamente al modelo 3500/22. Reiniciar el rack suele restablecer la comunicación. Si el propio modelo 3500/22 ha fallado, deberá sustituirse y reconfigurarse.
P: Mi rack 3500 se desconecta inesperadamente. ¿Cuál es la causa más probable?
A: Primero, verifique los puntos de ajuste de la alarma. Si los niveles de alarma están demasiado cerca de los puntos de ajuste de disparo, la vibración normal durante el funcionamiento puede activarlo. Verifique también que la configuración de salida del relé coincida con la lógica esperada del sistema principal (normalmente abierto o normalmente cerrado). Revise el registro de eventos: este registrará el canal exacto, el valor y la marca de tiempo del evento que activó el disparo.
P: ¿Cómo puedo saber si mi fuente de alimentación 3500/15 está fallando?
A: Un 3500/15 defectuoso suele mostrar un LED de fallo (ámbar o rojo) antes de la avería total. También puede observarse caídas intermitentes de la comunicación o fallos en los canales que coinciden con perturbaciones en el suministro eléctrico. Sustituya el componente ante el primer indicio de un LED de fallo; no espere a que se produzca la avería total, ya que un sistema primario averiado junto con una fuente de alimentación redundante defectuosa dejará todo el rack fuera de servicio.
P: ¿El Bentley Nevada 3500 sigue siendo un producto actual?
A: Bently Nevada continúa vendiendo y brindando soporte para el sistema 3500, aunque la línea de productos se ha complementado con plataformas más recientes. El 3500 sigue siendo el estándar para la protección de maquinaria crítica en las industrias de petróleo y gas, generación de energía y petroquímica a nivel mundial. Sin embargo, algunos módulos antiguos (en particular, las variantes 3500/22 más antiguas) han llegado al final de su ciclo de vida; consulte con Honeywell (empresa matriz de Bently Nevada) para conocer la disponibilidad actual.
---
