Procesadores de comunicación Siemens S7-300: CP 342-5, CP 343-1 y CP 343-1 Lean

Hogar Blog

Procesadores de comunicación Siemens S7-300: CP 342-5, CP 343-1 y CP 343-1 Lean

Procesadores de comunicación Siemens S7-300: CP 342-5, CP 343-1 y CP 343-1 Lean

October 12, 2026

Un procesador de comunicaciones ocupa una ranura física en el rack S7-300, pero no realiza ninguna función de control. Su única función es transferir datos entre la CPU y la red. Comprender esta separación es el primer paso para diagnosticar por qué un procesador de comunicaciones no establece su conexión.

El SIMATIC S7-300 se diseñó siguiendo un principio modular. Un riel aloja la fuente de alimentación, la CPU y un conjunto de módulos de señal. La CPU gestiona el programa de usuario, la imagen de proceso y la actividad del bus de la placa base que conecta el rack. Todos los demás módulos responden a la CPU.

Un procesador de comunicaciones constituye una excepción a este patrón en un aspecto específico. No evalúa el programa de usuario ni lee entradas ni genera salidas en el sentido habitual. Su función es proporcionar una interfaz independiente a una red externa, con su propio firmware, su propia memoria y su propia gestión de conexión. La CPU trata al procesador de comunicaciones como un módulo asociado que intercambia bloques de datos y palabras de estado a través del bus de comunicación.

Ese límite arquitectónico rige prácticamente todo lo que un ingeniero de mantenimiento necesita saber sobre estos módulos. Los límites de conexión son límites de CP, no de CPU. El comportamiento de los LED es comportamiento de CP. La versión del firmware es una propiedad de CP. Cuando falla la comunicación mientras el control continúa funcionando, la falla casi siempre se encuentra en el lado de CP del límite.



Función de un procesador de comunicaciones en un rack S7-300



Un CP participa en el bus por dos lados simultáneamente. Por el lado posterior, se comunica con la CPU a través del bus de la placa base, solicitando y devolviendo datos mediante una interfaz definida de bloques de datos, asignación de parámetros y registros de diagnóstico. Por el lado frontal, dirige uno o más puertos físicos hacia una red externa, ya sea PROFIBUS DP, Ethernet industrial o un enlace serie propietario en familias más antiguas.

Este sistema permite que el CP falle sin detener el proceso de la planta. Si un CP pierde la conexión de red, la CPU continúa ejecutando su programa y controlando la máquina. Solo se interrumpe el intercambio de datos a través de la ruta fallida. Esta es una característica de diseño, y también la razón por la que las fallas de comunicación pueden pasar desapercibidas hasta que un operador informa que un sistema de supervisión ha perdido sus valores.

El intercambio de datos entre la CPU y el CP no es instantáneo. Se trata de un ciclo definido de solicitudes y confirmaciones, condicionado por el escaneo del bus y el estado de la conexión en la red. Si un supervisor lee un valor demasiado pronto después de un cambio, dicho valor aún puede reflejar el intercambio anterior. Comprender el modelo de intercambio evita diagnosticar erróneamente lo que en realidad es un artefacto de sincronización en lugar de una falla.

Cada CP lleva una asignación de parámetros que la herramienta de configuración de hardware genera y descarga. Dicha asignación define direcciones, puntos finales de conexión, opciones de protocolo y comportamiento de diagnóstico. Un CP sin una asignación válida no se activará, aunque sus LED indiquen que recibe alimentación. Por lo tanto, la configuración forma parte del hardware, no es una capa opcional adicional.

Un CP también lleva su propio firmware, que es independiente del sistema operativo de la CPU. La versión del firmware determina qué funciones están disponibles. Un mismo número de pedido puede entregarse con diferentes versiones de firmware a lo largo de los años, y un CP de reemplazo con el mismo número de pedido pero con una revisión de firmware diferente puede comportarse de manera distinta a la unidad que reemplaza.

La consecuencia práctica de todo esto es una secuencia de diagnóstico que sigue el límite. Primero, se determina si la CPU y el CP se comunican a través del plano posterior. Luego, se determina si el CP tiene una interfaz de red válida. Finalmente, se determina si el otro extremo de la red responde. Solo después de resolver estas tres capas tiene sentido examinar el programa de aplicación.

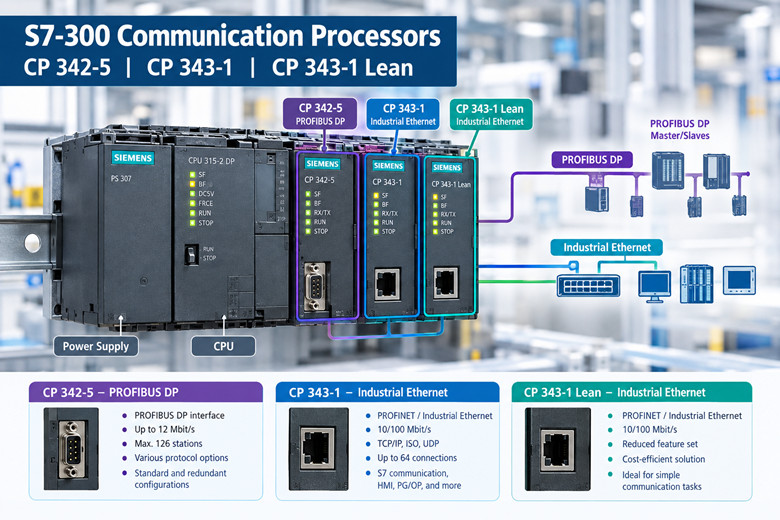

Las familias de CP que encontrará son: PROFIBUS, Ethernet industrial y el puerto integrado.



Los procesadores de comunicación para el S7-300 se dividen en tres grandes categorías, y la categoría determina la red a la que da servicio el módulo.

La primera categoría es el procesador de comunicación PROFIBUS DP, representado por el CP 342-5. Esta familia proporciona a la CPU una interfaz PROFIBUS DP que funciona independientemente del puerto DP integrado de la propia CPU. Puede actuar como maestro o esclavo DP, y se utiliza cuando un rack necesita una segunda línea PROFIBUS, un segmento DP más denso o una interfaz DP aislada del puerto de la CPU por motivos de diagnóstico o arquitectura.

La segunda categoría corresponde al procesador de comunicación Ethernet industrial, representado por los modelos CP 343-1 y CP 343-1 Lean. Estos módulos conectan el rack a redes Ethernet y admiten diversos protocolos, desde la comunicación S7 clásica a través de los protocolos ISO y TCP/IP hasta las funciones de E/S PROFINET. Esta es la familia que predomina en la demanda de reemplazo actual, ya que Ethernet es la red que utilizan la mayoría de los sistemas de supervisión, registro histórico y de ingeniería.

La tercera categoría es el puerto integrado, que no es un módulo independiente. Muchos procesadores S7-300 incluyen un puerto PROFIBUS DP, un puerto PROFINET o ambos, según el tipo de procesador. El puerto integrado no es un CP, sino una función del procesador. Comparte los recursos del procesador y aparece en la configuración de hardware como parte del mismo, en lugar de como una entrada de ranura independiente.

La distinción es importante para el conteo y el aislamiento de fallas. Un rack con un puerto Ethernet integrado y un CP 343-1 tiene dos interfaces Ethernet independientes, y una falla en una no afecta necesariamente a la otra. Un rack que depende únicamente de un puerto integrado no tiene una ranura CP para inspeccionar cuando falla la red, y la ruta de diagnóstico se traslada al interior de la CPU.

También es importante la compatibilidad con el proveedor y la antigüedad del diseño. La familia CP 343-1 es el módulo que se especificaba cuando una planta necesitaba conectividad Ethernet en un rack cuya CPU no disponía de Ethernet integrada, o cuando el puerto integrado ya estaba ocupado por otra función. Muchas instalaciones antiguas se construyeron precisamente sobre esa base, y son esos racks los que ahora impulsan la compra de repuestos.

Una cuarta categoría, el procesador de comunicación serie, existía en la línea S7-300 anterior, con números de pedido en los rangos 6GK7 342-5, 6ES7 340 y 6ES7 341 según la función. Los procesadores de comunicación serie quedan fuera del alcance de este artículo, pero un ingeniero de mantenimiento que realice el inventario de un rack debe tener en cuenta que no todos los procesadores de comunicación en una instalación antigua son módulos de red. El número de pedido en la etiqueta aclara la duda más rápidamente que cualquier suposición sobre el panel frontal.

En todas las categorías, el principio de funcionamiento es el mismo. El módulo posee una interfaz de red, la CPU posee el programa y el bus de datos transporta los datos entre ellos. Este principio se aplica tanto si el medio externo es un bus blindado de dos hilos, un cable Ethernet de par trenzado o un segmento de fibra óptica detrás de un convertidor.



CP 343-1 y CP 343-1 Lean: lectura del número de pedido y la división de características.



El modelo CP 343-1, en la versión que se describe aquí, tiene el número de pedido 6GK7343-1EX30-0XE0. Este código se descompone en un prefijo de familia, un dígito de variante, un campo de versión y un campo de entrega, y conviene leer cada campo detenidamente antes de tomar cualquier decisión de compra o reemplazo.

El componente descrito en este artículo conecta un SIMATIC S7-300 a Ethernet industrial mediante ISO y TCP/IP. El módulo incluye un conmutador integrado de dos puertos basado en el chip de comunicación ERTEC 200 y ofrece dos puertos RJ45 a 10/100 Mbps. Puede funcionar como controlador o dispositivo PROFINET IO, según la configuración.

Su conjunto de funciones de comunicación abarca la comunicación S7, servicios de lectura y escritura, envío y recepción mediante RFC1006, multidifusión, DHCP y sincronización horaria NTP. En la práctica, esta combinación permite la recopilación de datos de supervisión, el acceso de ingeniería, la sincronización horaria en toda la planta y la comunicación punto a punto entre controladores, todo ello a través de un único módulo.

Siemens indica que esta familia admite hasta ocho módulos de comunicación o funciones por CPU como límite de planificación, y especifica que el número exacto depende del tipo de CPU. Este límite es una propiedad de la CPU que se expresa como un número de módulos; por lo tanto, una CPU con mayor capacidad de comunicación puede admitir más módulos de comunicación que una CPU compacta con menor capacidad. El número aplicable a un rack específico debe consultarse en función de la CPU de dicho rack, y no se deduce únicamente de la hoja de datos del módulo de comunicación.

El módulo CP 343-1 Lean tiene el número de pedido 6GK7343-1CX10-0XE0. La denominación Lean indica un conjunto de funciones reducido a un menor coste, y esta reducción se concentra en el protocolo y el perfil de conexión, en lugar de en la interfaz física. Un módulo Lean sigue ofreciendo dos puertos RJ45 a 10/100 Mbps, por lo que el cableado y la topología del conmutador en el armario son los mismos que para el CP 343-1 completo.

La distribución de funciones de Lean es específica. Admite TCP/IP y UDP, envío y recepción RFC1006, servicios de búsqueda y escritura, y comunicación S7 en la función de servidor. Puede funcionar como un dispositivo PROFINET IO. No incluye la capacidad de controlador PROFINET IO del módulo completo, ni el conjunto de funciones de multidifusión, DHCP y NTP del módulo completo.

El número de conexiones difiere de una manera decisiva para el diseño. El CP 343-1 Lean admite un máximo de ocho conexiones SEND/RECEIVE y un máximo de cuatro conexiones S7, con hasta doce conexiones activas cuando opera en modo multiprotocolo. El CP 343-1 completo no ofrece los mismos límites reducidos, ya que está diseñado para racks que requieren una mayor participación simultánea.

Presentada como una simple comparación en lugar de una tabla, la división se lee de la siguiente manera: CP 343-1 completo: ISO y TCP/IP, controlador o dispositivo de E/S PROFINET, conmutador integrado de dos puertos, comunicación S7, lectura/escritura, envío/recepción RFC1006, multidifusión, DHCP, NTP. CP 343-1 simplificado: TCP/IP y UDP, envío/recepción RFC1006, lectura/escritura, comunicación S7 como servidor, solo dispositivo de E/S PROFINET, dos puertos RJ45, ocho conexiones de envío/recepción, cuatro conexiones S7, doce conexiones activas en modo multiprotocolo.

La regla de selección se deriva directamente de esas listas. Si el rack debe controlar dispositivos de E/S PROFINET, se requiere el CP 343-1 completo. Si el rack solo necesita funcionar como dispositivo de E/S en el controlador PROFINET de otro usuario, o si solo requiere intercambio de datos de supervisión y acceso de ingeniería, el módulo Lean es suficiente y su precio se ajustó en consecuencia.

Ambos módulos figuran como producto cancelado o pieza de repuesto en las páginas de producto de Siemens para los números de artículo aquí indicados. Esto no significa que los módulos dejen de funcionar ni que finalice el soporte para las instalaciones existentes. Significa que el suministro de nueva producción depende de la disponibilidad de piezas de repuesto, y no de la producción en serie.

La comprensión de los números de pedido es la habilidad más útil al adquirir cualquiera de los módulos. El prefijo 6GK7343 identifica la familia del procesador de comunicación Ethernet. Los dígitos siguientes distinguen la variante y la versión, y el último bloque identifica la forma de entrega. Dos módulos que parecen idénticos en el panel frontal pueden tener números de pedido diferentes, con distintas versiones de firmware y conjuntos de funciones distintos. La etiqueta del módulo, no su apariencia, es lo que determina la información.

Si el código exacto de un módulo no coincide con ninguno de los códigos que aparecen en este artículo, lo correcto es leer el número de pedido completo de la etiqueta del módulo y buscarlo en esa cadena de caracteres. Siemens lanzó varias versiones a lo largo de la vida útil de la familia de componentes, y el campo de versión es la parte que con mayor frecuencia se pasa por alto.



CP 342-5 y la ruta PROFIBUS DP



El CP 342-5 es el procesador de comunicación PROFIBUS DP para el S7-300. Su número de pedido comienza con 6GK7342, y el código exacto debe leerse en la etiqueta del módulo, ya que existen varias versiones a lo largo de la vida útil de este modelo.

Su función es proporcionar al rack una interfaz PROFIBUS DP que opera desde la CPU. La clave reside precisamente en que opera desde la CPU. El procesador central (CP) gestiona el protocolo DP en su propio procesador, utilizando su propia memoria, e intercambia los datos resultantes con la CPU a través del bus de datos. El escaneo de la CPU no se dedica al procesamiento de telegramas DP.

Un CP 342-5 puede configurarse como maestro DP o como esclavo DP. Como maestro, consulta a sus esclavos DP asignados y mantiene las imágenes de entrada y salida que la CPU lee y escribe. Como esclavo, responde a la consulta de un maestro DP externo, presentando los datos del rack a una red que no controla.

La función de maestro es la más común en trabajos de modernización y expansión. Una planta agrega un nuevo segmento DP o divide un segmento existente para acortar los tendidos de cable y reducir la exposición a fallas, y el CP 342-5 proporciona el segundo maestro sin interferir con el puerto integrado de la CPU ni con su programa.

La función de esclavo se aplica cuando un rack S7-300 antiguo debe presentar datos a un controlador más reciente, o cuando un rack S7-300 debe funcionar como estación subordinada de otro. En la configuración de esclavo, el CP se configura como una estación de E/S distribuida, y el rack se comporta con el maestro externo como una estación ET 200.

Dado que el procesamiento de datos se realiza fuera de la CPU, el CP 342-5 también aísla las fallas de datos del programa de control. Un segmento de datos defectuoso, un esclavo perdido o un cortocircuito en el bus afectan al CP y al segmento afectado, mientras que la CPU continúa controlando el resto de las funciones del rack. Los registros de diagnóstico de la falla se almacenan en el CP y se leen mediante la herramienta de configuración de hardware.

El segmento DP gestionado por un CP 342-5 está delimitado por las reglas estándar de PROFIBUS. La longitud del segmento depende de la velocidad de transmisión, el tipo de cable, el número de repetidores y la carga del bus. Estas reglas se aplican a un segmento gestionado por un CP exactamente igual que a uno gestionado por una CPU, ya que el CP es un maestro o esclavo DP compatible con el mismo comportamiento en la capa física.

Para la adquisición, las instrucciones prácticas son las mismas que para la familia Ethernet. Lea el número de pedido completo de la etiqueta del módulo y considere la cadena completa como la identificación de la pieza. Las versiones CP 342-5 difieren en el firmware y en el conjunto de funciones compatibles, y un reemplazo debe coincidir con los requisitos de la versión instalada, así como con su funcionalidad. Los compradores que mantengan un rack S7-300 antiguo en servicio deben registrar la cadena completa al momento del inventario, mientras el módulo aún sea legible en el rack, en lugar de hacerlo en el momento de la falla cuando la línea esté fuera de servicio.



¿Cuántos módulos y conexiones puede contener realmente una CPU?



La capacidad de comunicación de un rack se rige por dos límites distintos, y confundirlos produce diseños que no se compilan o conexiones que no se abren.

El primer límite es la cantidad de módulos de comunicación y funciones que admite una CPU. Siemens indica que la familia CP 343-1 admite hasta ocho módulos de este tipo por CPU, y aclara que la cifra exacta depende del tipo de CPU. Este es un límite de configuración de hardware. Si se supera, la herramienta de configuración rechazará la asignación.

El segundo límite es el número de conexiones simultáneas que puede admitir un único CP. Este límite pertenece al módulo y se encuentra en el firmware y la memoria del propio CP. Para el CP 343-1 Lean, los límites publicados son ocho conexiones de envío/recepción, cuatro conexiones S7 y hasta doce conexiones activas en modo multiprotocolo. El CP 343-1 completo no admite los mismos límites reducidos, razón por la cual se paga por la versión completa.

Por lo tanto, la capacidad total de comunicación de un rack no es un valor único. Depende de la CPU presente, la cantidad de CP que admite y las variantes de CP instaladas. Dos racks construidos sobre el mismo riel con el mismo número de ranuras pueden tener una cantidad de conexiones muy diferente según estas tres variables.

El número de conexiones se consume según los roles, no según la cantidad de cables. Un único sistema de supervisión que abre conexiones S7 para la recopilación de datos consume conexiones S7. Los controladores pares que abren la comunicación S7 configurada consumen conexiones S7. Los servicios de envío y recepción a través de RFC1006 consumen conexiones de ENVÍO/RECEPCIÓN. El funcionamiento multiprotocolo puede aumentar el número total de conexiones activas, aunque se mantienen los límites por protocolo.

La prueba práctica consiste en realizar un inventario y un cálculo. Enumere todos los sistemas que establecen una conexión con el rack, clasifíquelos por protocolo y compare los requisitos con los límites máximos publicados de los CP instalados. Si la suma supera un límite máximo, el rack no presenta una falla, sino un límite de diseño, y las soluciones son una variante diferente de CP, un CP adicional o una redistribución de las conexiones entre las interfaces disponibles.

El puerto integrado cambia las reglas del juego. Cuando una CPU tiene un puerto Ethernet o PROFINET integrado, este puerto ofrece su propia capacidad de conexión, independientemente de cualquier CP. Un rack con un puerto integrado y un CP 343-1 Lean puede satisfacer su demanda total de conexiones, incluso si los límites de Lean parecen ajustados, porque el puerto integrado absorbe parte de la carga.

El conocimiento de qué interfaz lleva qué conexión es lo que permite modificar un rack sin rediseñarlo. Cuando se agrega un nuevo historiador o un nuevo nodo de supervisión, la primera pregunta es a qué interfaz se conectará, y la segunda es si esa interfaz tiene capacidad suficiente con respecto a su límite máximo publicado.

El límite en el número de módulos es la restricción más difícil de sortear, ya que añadir un CP consume una ranura. Cuando una CPU admite un número limitado de módulos de comunicación y esas ranuras ya están ocupadas, no es posible añadir un CP adicional como solución, y la opción pasa a ser una CPU de mayor capacidad o a consolidar las conexiones en los módulos existentes.



Lectura de los LED cuando un CP no se conecta a la red



El diagnóstico mediante LED en un CP sigue la misma lógica por capas que la arquitectura. El panel frontal informa sobre el estado del módulo, el estado de la interfaz del plano posterior y el estado de la interfaz de red, y al leerlos en ese orden, se puede localizar la falla en una capa específica antes de abrir cualquier software.

Los indicadores de encendido y funcionamiento confirman que el módulo está activo. Un panel de control sin iluminación presenta un problema de alimentación o de conexión, que suele ser un problema del gabinete y no de la red. Las primeras comprobaciones físicas consisten en verificar que el módulo esté correctamente colocado en el riel, que el conector del plano posterior esté conectado y que la fuente de alimentación del rack esté suministrando la tensión necesaria a la fila de módulos.

El indicador de fallo del bus, cuando está presente, informa sobre el estado de la comunicación con la CPU a través del bus posterior. Una luz de fallo encendida sin actividad de red indica un problema de configuración o en el lado de la CPU del límite, no en el cable. Las causas comunes son una configuración creada pero no descargada, una configuración que no coincide con la disposición de las ranuras físicas o un conflicto de direcciones dentro del rack.

Los indicadores de red informan sobre el estado de la interfaz externa. En la familia CP 343-1, estos indicadores están asociados a los dos puertos RJ45 y al estado del enlace y la actividad. Un puerto sin enlace no tiene conexión eléctrica con el dispositivo asociado, lo que indica un problema de cableado o de conmutación. Un puerto con enlace pero sin actividad tiene una conexión física activa pero sin tráfico, lo que implica que la investigación debe centrarse en el direccionamiento, la configuración del protocolo o el dispositivo remoto.

El búfer de diagnóstico y los registros de diagnóstico del módulo contienen información más detallada que la que puede mostrar el panel LED. La herramienta de configuración de hardware lee estos registros e informa sobre fallas específicas, como errores de configuración, fallas de conexión y fallas de hardware. Cuando los LED apuntan al panel posterior o a una conexión, el registro de diagnóstico identifica la causa específica.

Un CP que no abre su conexión suele tener una configuración válida que no se corresponde con la realidad. La asignación de parámetros puede indicar una dirección de par que ha cambiado, una opción de protocolo que el par no admite o un tipo de conexión que excede el límite del módulo. Los LED mostrarán enlace y posiblemente actividad, aunque la conexión en sí no se establezca, ya que el fallo reside en la asignación y no en el cable.

La incompatibilidad entre el firmware y el conjunto de funciones constituye un tipo de fallo distinto que los LED no detectarán. Si se ha configurado una función que el firmware instalado no admite, el módulo puede rechazar la configuración o fallar al establecer la conexión. Para solucionar este tipo de fallo, basta con leer la versión del firmware del módulo y compararla con el conjunto de funciones configurado.

El reemplazo es el último paso, no el primero. La secuencia que ahorra más tiempo es: primero el hardware, luego el backplane, después la red, luego la configuración, después el firmware y, finalmente, el hardware. Una vez revisadas las capas en orden, se descubre que una gran parte de los CP devueltos como defectuosos tienen un problema de configuración o cableado.



¿Por qué estos módulos ahora se encuentran en estado de repuesto?



El S7-300 fue declarado fuera de producción el 1 de octubre de 2025, en el hito PM410. El hito de fin de producción y ventas, PM490, está programado para el 1 de octubre de 2033. Siemens afirma que las familias S7-300 y ET 200M estarán disponibles como repuestos hasta 2033.

Este cronograma sitúa a los módulos CP 342-5, CP 343-1 y CP 343-1 Lean en un periodo prolongado de disponibilidad de repuestos, en lugar de un periodo descatalogado. El estado de repuesto significa que los módulos siguen estando disponibles a través del canal de repuestos del proveedor durante un periodo definido, aunque la producción en serie haya finalizado y el modelo se haya retirado del catálogo activo.

Para una planta que utiliza racks S7-300, el significado práctico de este estado es un cambio en el comportamiento de suministro, más que un cambio en la función. Los módulos existentes continúan funcionando y reciben soporte para su reparación y reemplazo dentro del período. El nuevo stock llega a través de los canales de repuestos, con los plazos de entrega y los precios que dichos canales implican.

La fecha de anuncio del 1 de octubre de 2025 tiene una segunda consecuencia relevante para la planificación. Los consultores e integradores que especificaron el S7-300 en sus nuevos diseños han migrado a plataformas actuales, lo que significa que la base instalada de racks S7-300 es ahora fija y se reduce gradualmente. La demanda de repuestos proviene de esta base, y los módulos que la mantienen operativa se obtienen cada vez más de proveedores especializados en lugar de depender únicamente del canal original.

El hito de 2033 establece el horizonte de planificación. Una planta que pretenda operar bastidores S7-300 después de esa fecha debería considerar los años intermedios como un período para almacenar suficientes repuestos o planificar la migración. Ambas estrategias no son mutuamente excluyentes, y muchas plantas las implementan simultáneamente, almacenando módulos críticos mientras programan el reemplazo de los bastidores cuyos procesos resultan más costosos de interrumpir.

La criticidad de un controlador de proceso (CP) para una planta específica determina la cantidad de repuestos que se deben mantener. Un rack cuyo CP solo contiene datos de supervisión puede tolerar una falla durante horas o días. Un rack cuyo CP contiene datos de enclavamiento para otro controlador puede no tolerarla durante minutos. La cantidad correcta de repuestos se deriva de las consecuencias del proceso, no de una regla de almacenamiento uniforme.

El suministro de estos módulos también incluye el mercado de reacondicionados y excedentes, lo cual es importante dado que el período hasta 2033 es largo y la base instalada es finita. Un módulo limpio y probado de un proveedor de confianza funciona igual que uno nuevo, siempre que el número de pedido y el firmware coincidan. Repuestos de automatización Siemens Si se contrata a través de un especialista, se puede salvar la brecha entre una avería y la siguiente parada programada.

El riesgo a evitar es una incompatibilidad detectada en el momento de la falla. Un módulo adquirido sin confirmar el número de pedido y el firmware exactos puede llegar con un conjunto de funciones que no coincida con la configuración del programa PLC. El costo de esa incompatibilidad es un segundo período de inactividad, que es precisamente lo que se pretendía evitar con el módulo de repuesto.



Qué anotar antes de comprar un repuesto



El dato más valioso es el número de pedido completo que se lee en la etiqueta del módulo. Para la familia Ethernet, este número comienza con 6GK7343; para el CP 342-5, con 6GK7342. La cadena completa, incluyendo el bloque de entrega, identifica la pieza. Cualquier dato incompleto es una suposición.

El segundo dato es la versión del firmware, que se obtiene del módulo mediante la herramienta de configuración de hardware. El firmware determina el conjunto de funciones, y una versión de reemplazo diferente puede o no cumplir con los requisitos de configuración. Cuando no es posible realizar una reversión a una versión anterior, la versión mínima del firmware se convierte en una limitación para la compra.

El tercer dato a registrar es la posición física de la ranura y la disposición del rack. La posición de la ranura forma parte de la configuración del hardware, y un reemplazo debe ocupar la misma posición para que la configuración descargada siga coincidiendo con el rack físico. Una fotografía del rack con los números de ranura visibles toma solo un minuto y evita una serie de errores de configuración que resultan tediosos de resolver bajo presión de tiempo.

El cuarto registro corresponde a la topología de red asociada al módulo, incluyendo el uso de puertos en un CP de dos puertos. Un CP 343-1 o CP 343-1 Lean presenta dos puertos RJ45, y la asignación de cada puerto a cada segmento forma parte de la identidad de la instalación. Registrar esta asignación permite cablear correctamente un módulo de reemplazo sin necesidad de redescubrir la topología durante un apagado.

El quinto registro es el inventario de conexiones, clasificado por protocolo y comparado con los límites de capacidad del módulo. Este registro no es necesario para solicitar un reemplazo, pero sí para confirmar que el módulo de reemplazo soportará la carga de conexión existente. Cuando la carga se aproxima al límite de capacidad, la decisión de reemplazo y la decisión sobre la capacidad deben tomarse conjuntamente.

El sexto registro es el tipo de CPU en el rack, ya que el límite de módulos es una propiedad de la CPU. Una planta que estandariza el uso de una CPU de repuesto para varios racks debe confirmar que el módulo seleccionado sea compatible con todos los tipos de CPU.

La gestión del inventario es tan importante como los registros individuales. Una planta que registra estos seis elementos para cada punto de control mientras los bastidores funcionan correctamente cuenta con un programa de repuestos, mientras que una planta que los registra después de una falla requiere un esfuerzo de recuperación. La diferencia se mide en horas de inactividad, y el costo de los registros se mide en minutos.

Para los bastidores que contienen más de un CP, los registros deben conservarse por módulo en lugar de por bastidor. Dos CP en el mismo bastidor pueden ser variantes diferentes con conjuntos de funciones distintos, y un registro a nivel de bastidor no permitirá distinguirlos.

La compra en sí misma se convierte entonces en un proceso de verificación. El número de pedido coincide, el firmware cumple con los requisitos mínimos, el conjunto de funciones se confirma con el inventario de conexiones y la posición de la ranura se conserva. Un reemplazo que cumple con estas cuatro condiciones devuelve el rack a su estado anterior sin cambios de configuración, lo que define una operación exitosa de reemplazo de piezas para un procesador de comunicaciones.

Cuando no sea posible encontrar un módulo idéntico al instalado, debido a que la versión ya no está disponible a ningún precio, el siguiente paso es una sustitución documentada: la versión más reciente disponible con el mismo número de pedido, verificando la configuración de las funciones con el firmware más reciente y confirmando el inventario de conexiones con los límites del nuevo módulo. La sustitución es una opción válida dentro del período de garantía de la pieza de repuesto, siempre que esté documentada y no se realice de forma improvisada.

Los compradores que estén creando una posición de existencias para la comunicación S7-300 heredada también deberían valorar la consistencia. Tener una variante que coincida con la mayoría de los racks es más útil que tener varias coincidencias parciales, porque una pieza de repuesto que solo encaja en un rack de cada doce es un pasivo en lugar de un activo. Módulos PLC de Siemens Los artículos que se mantengan en existencias deben seleccionarse de entre los números de pedido registrados en toda la planta, ponderándolos según la criticidad de los estantes a los que dan servicio.

La última disciplina es la verificación previa a la instalación. Siempre que sea posible, se debe leer el módulo de reemplazo con la herramienta de configuración de hardware en el banco de pruebas, y se debe confirmar su número de pedido y firmware con el registro de compra antes de instalarlo en un rack en funcionamiento durante una ventana de apagado. La verificación en el banco de pruebas toma solo unos minutos y elimina la posibilidad de descubrir una discrepancia en el peor momento.

Un procesador de comunicaciones ocupa una ranura, pero no ejecuta ningún programa. Posee una interfaz, una imagen de firmware, una configuración y un conjunto fijo de límites de conexión. La línea S7-300 pasó a ser un producto de repuesto el 1 de octubre de 2025, con el fin de su producción previsto para el 1 de octubre de 2033. Entre esas fechas, los bastidores que permanecen en servicio dependen de repuestos compatibles, y los registros de los procesadores de comunicaciones en dichos bastidores determinan la rapidez con la que se resuelve cualquier fallo. Repuestos Siemens S7-300 La vinculación con un número de pedido completo y una versión de firmware es lo que mantiene la comunicación en un rack antiguo.
