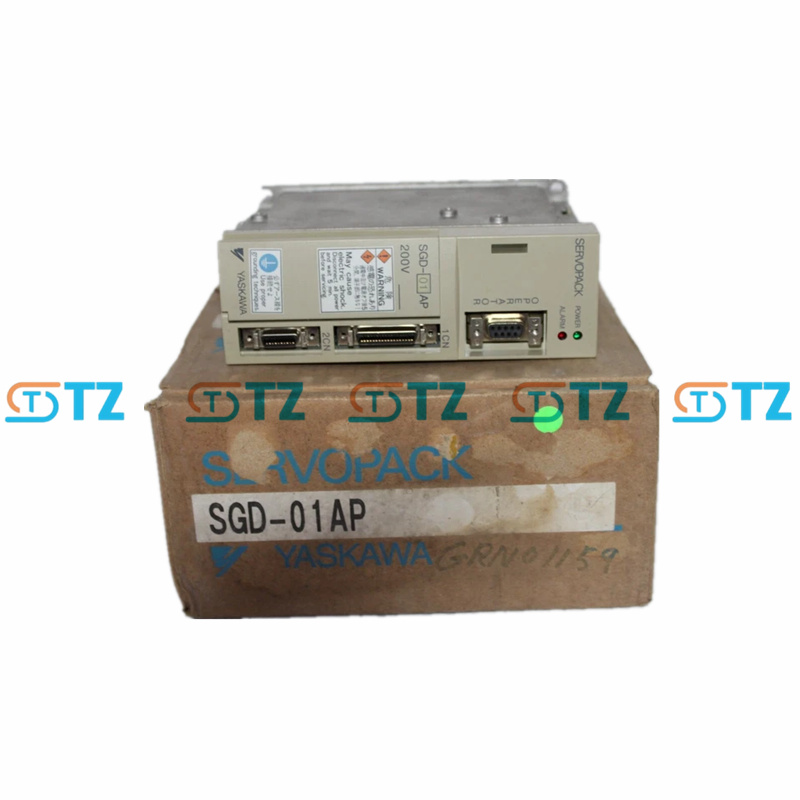

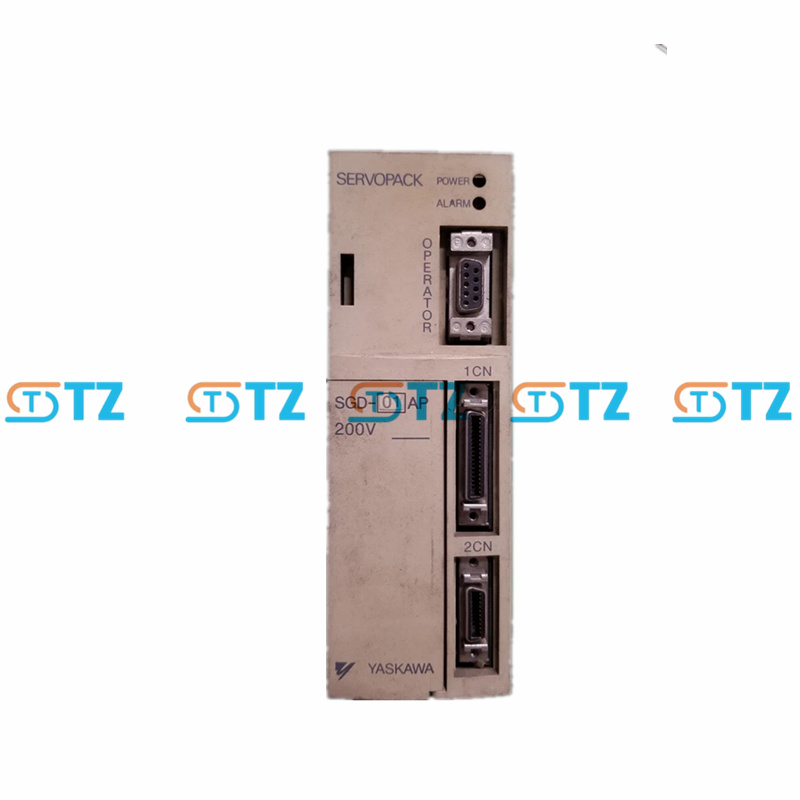

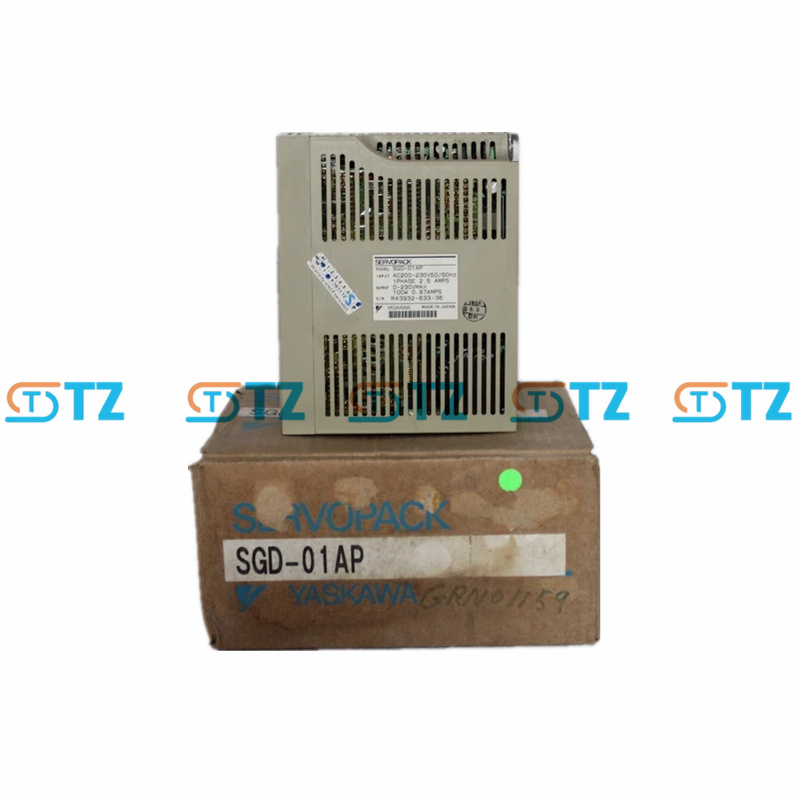

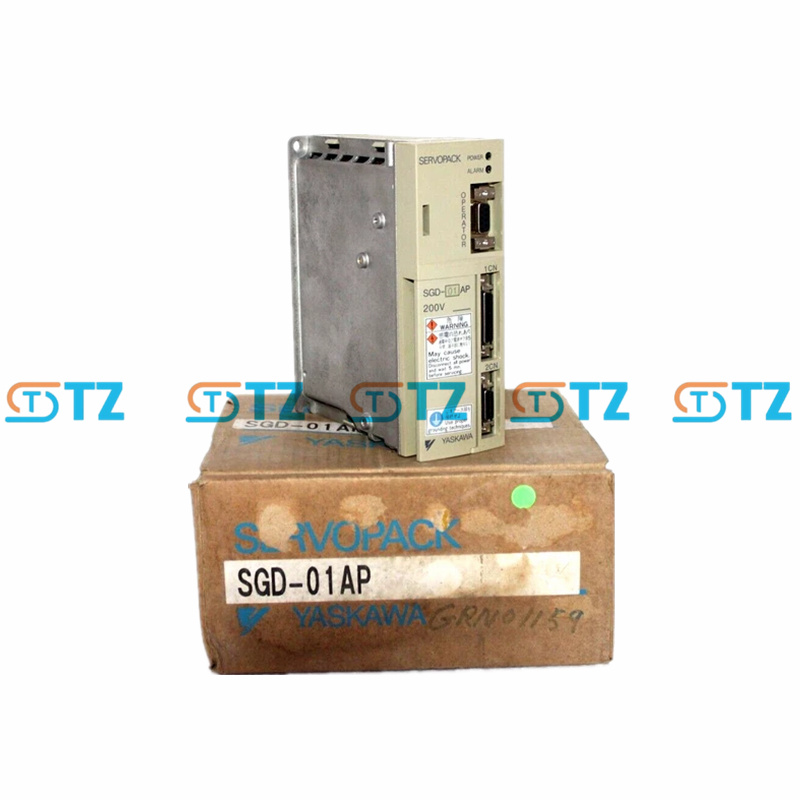

SERVOPACK COMPACTO YASKAWA SGD-01AP SERIE SIGMA-I

Parámetro del producto

Modelo: SGD-01AP

Serie: Sigma-I SGD

Potencia de salida nominal: 100 W (0,13 HP)

Tensión de alimentación: monofásica 200-230 VCA (+10%/-15%), 50/60 Hz

Corriente de entrada: aproximadamente 2,5 A

Corriente de salida continua: 0,87 A

Corriente de salida máxima: aproximadamente 2,6 A

Voltaje de salida: 0-230 VCA (máx.)

Modo de control: Control de posicionamiento (tren de pulsos: paso/dirección o CW/CCW), control de velocidad/par de soporte (entrada analógica)

Rango de control de velocidad: 1:500

Compatibilidad con codificador: codificador incremental (2048 ppr, estándar Sigma-I), compatible con servomotores SGM

Interfaz de comunicación: RS-422 (soporte limitado, no MECHATROLINK-II/III)

Entrada analógica: 1 (-10 a +10 VCC para control de velocidad/par, según la configuración de los parámetros)

Entrada digital: 5 (habilitación de servo, reinicio de alarma, disparador de posicionamiento, etc.)

Salida digital: 3 (alarma, posicionamiento completado, etc.)

Nivel de protección: IP1X (ambiente de limpieza interior)

Método de enfriamiento: enfriamiento natural

Temperatura ambiente: 0 a +55°C

Certificación: UL 508C, EN 50178, EN 55011 Clase A Grupo 1, EN 61800-3

Motor aplicable: serie SGM (como SJM-A5AW, SJMP-01AW), parcialmente compatible con SG-V A5

Característica

Control de posicionamiento: Admite entrada de tren de pulsos (paso/dirección o sentido horario/antihorario) para tareas de posicionamiento punto a punto. Funciones de posicionamiento integradas, como regresión al origen, operación JOG y monitorización de posición.

Control de movimiento básico: Compatible con control de velocidad y par (mediante entrada analógica, sujeto a la configuración de parámetros). El rango de control de velocidad es de 1:500 y proporciona una buena respuesta dinámica (respuesta de frecuencia de aproximadamente 400 Hz, estándar Sigma-I).

Retroalimentación del codificador: Compatible con codificadores incrementales de 2048 ppr y con reconocimiento automático de motores SGM por codificador serial. No se admiten codificadores de alta resolución (como 20 o 24 bits).

Adaptabilidad ambiental: La placa de circuito está recubierta de barniz para mejorar la resistencia a la humedad y al polvo. Diseño compacto, con un volumen de aproximadamente 1/4 del de un servoamplificador tradicional, fácil de instalar en espacios reducidos.

Fiabilidad: Protección integrada contra sobrecarga, sobretensión y sobrecorriente, con función de alarma básica (mediante indicación LED). Compatible con monitorización por PC (requiere software especial, como SigmaWin, versión anterior).

Otras características: Ajuste del tiempo de arranque suave (0-10 segundos). Salida de línea de fase A/B para retroalimentación de la señal del encoder. Admite retroalimentación incremental o absoluta del encoder (según la configuración del motor).

Escenario de aplicación

Robots pequeños: accionan articulaciones robóticas livianas (como brazos robóticos de escritorio) para lograr un control de posicionamiento simple.

Conjunto electrónico: Se utiliza en pequeños montadores, dispositivos enchufables o plataformas de prueba para controlar piezas móviles de bajo consumo.

Equipos de embalaje: Accionamiento de cintas transportadoras ligeras, fijación de etiquetas o mecanismos de embalaje pequeños para cumplir con los requisitos de carga baja.

Maquinaria textil: Mecanismo de alimentación o tensión que controla una pequeña máquina textil, proporcionando control básico de velocidad y posicionamiento.

Sistema CNC DIY: con motor SGM-A5AW o SGMP-01AW para máquina de grabado CNC de baja potencia o impresora 3D.

Equipamiento de laboratorio: Accionamientos de posicionamiento para plataformas de ensayo de precisión que requieren bajo nivel de ruido y miniaturización.
