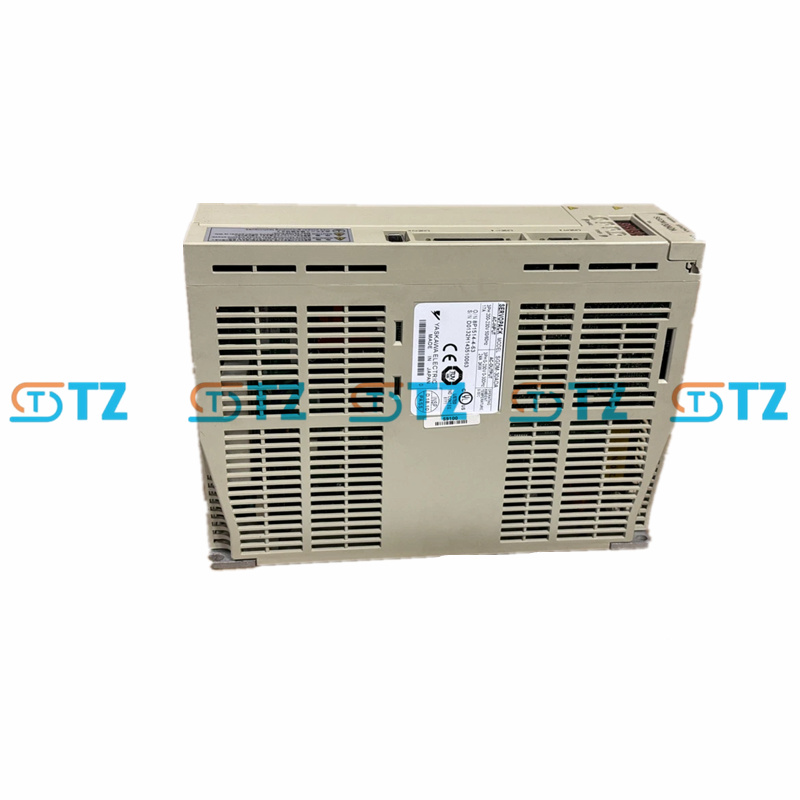

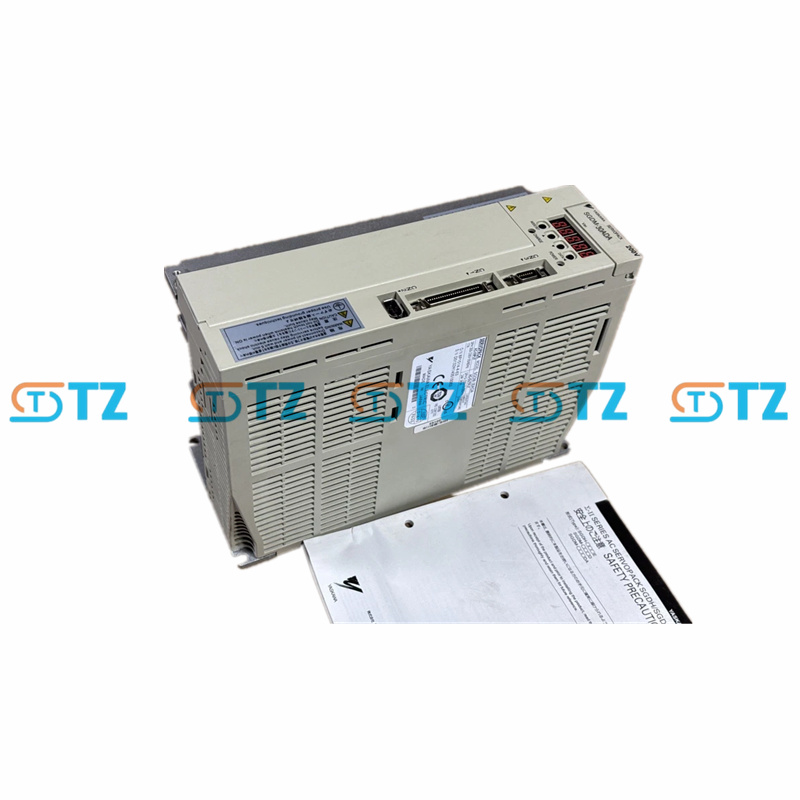

SERVOCONDUCTOR DE CA YASKAWA SGDM-30ADA SERIE Sigma-II

Parámetros del producto

Potencia nominal: 3kW

Fuente de alimentación de entrada:

Circuito principal: Trifásico 200-230 VCA, 50/60 Hz

Circuito de control: Monofásico 200-230 V CA, 50/60 Hz

Corriente de entrada: 18,6 A (nominal), 24,8 A (máxima)

Fuente de alimentación de salida:

Trifásico 0-230 V CA

Corriente de salida: 24 A (continua)

Frecuencia de salida: 0-300 Hz

Compatibilidad con codificadores: codificador incremental de 13 bits (8192 pulsos por revolución), codificador incremental de 16 bits (65 536 pulsos por revolución), codificador incremental/absoluto de 17 bits (131 072 pulsos/revoluciones)

Modo de control: Control de posición (secuencia de pulsos) Control de velocidad (cantidad analógica/configuración interna) Control de par (configuración analógica/interna)

Interfaz de comunicación: RS-232 (CN3, depuración/configuración de parámetros)

Interfaz de retroalimentación: CN2 (retroalimentación del codificador)

Interfaz de E/S: CN1 (entrada/salida digital, como habilitación de servo, alarma)

Grado de protección: IP20 (Para uso en interiores, se requiere protección contra el polvo)

Temperatura ambiente: 0 a +55 °C (en funcionamiento), -20 a +85 °C (almacenamiento)

Humedad ambiental: Inferior al 90% (sin condensación)

Método de enfriamiento: enfriamiento por aire forzado (con ventilador incorporado)

Método de instalación: Fijación mediante tornillos o riel DIN

Certificación: Cumple con UL, cUL, CE

Rango de capacidad aplicable: 30 W a 3,0 kW (web:23)

Función

Control de alta precisión: admite codificadores de 13 bits a 17 bits (8192 a 131,072 pulsos por revolución), logrando un posicionamiento de alta precisión y adecuado para un control de movimiento preciso.

Múltiples modos de control: Control de posición: Admite entrada de secuencia de pulsos (circuito abierto de colector/controlador de línea, hasta 500 kpps). Control de velocidad: Entrada analógica (±10 V) o ajuste interno de velocidad. Control de par: Entrada analógica (±10 V) o ajuste de parámetros.

Alta respuesta dinámica: corriente de salida de 24 A y potencia de 3 kW, que proporciona una respuesta rápida y una salida estable, adecuada para cargas altas. aplicaciones.

Características de seguridad: Protección contra sobrecorriente, sobretensión, sobretemperatura y sobrecarga. Frenado dinámico (requiere una resistencia externa). Salida de señal de freno (/BK, 24 V CC, compatible con motores con freno).

Depuración conveniente: el software SigmaWin+ admite la configuración de parámetros, la operación JOG y el monitoreo de forma de onda a través de CN3 (RS-232).

Adaptabilidad ambiental: Temperatura de funcionamiento 0-55°C, protección IP20, adecuado para armarios de control industriales.

Alta confiabilidad: certificación UL/cUL/CE, diseño antivibración (4,9 m/s²), adecuado para funcionamiento a largo plazo.

Funciones avanzadas (web:23): Avance de velocidad (modo de control de posición, entrada analógica). Limitación de par externa (mediante señales /P-CL o /N-CL y magnitudes analógicas). Inversión de polaridad de la señal de entrada/salida (compatible con ajuste lógico). Ajuste de límite multivuelta (compatible con encoders absolutos).

Escenarios de aplicación

Máquinas herramienta CNC: Los ejes de accionamiento del husillo y de avance requieren un alto par y precisión de posicionamiento.

Robots industriales: grandes brazos mecánicos y robots de soldadura, que requieren alta respuesta dinámica y fiabilidad.

Manipulación de materiales: Las cintas transportadoras y los transelevadores requieren una producción estable y un control eficiente.

Equipos de embalaje: máquinas selladoras de cajas de cartón, máquinas etiquetadoras, que necesitan responder rápidamente y operar de forma continua.

Procesamiento de metales: Prensas punzonadoras y cizallas, que requieren alta potencia y un rendimiento estable.

Productos Advantage:

Todos los artículos son suministros nuevos y genuinos listos para usar del distribuidor. Infórmenos si se necesitan otras condiciones: usado, caja abierta, renovado, etc.

¡Hay muchos disponibles que te esperan, no dudes en preguntar para obtener una mejor oferta!
