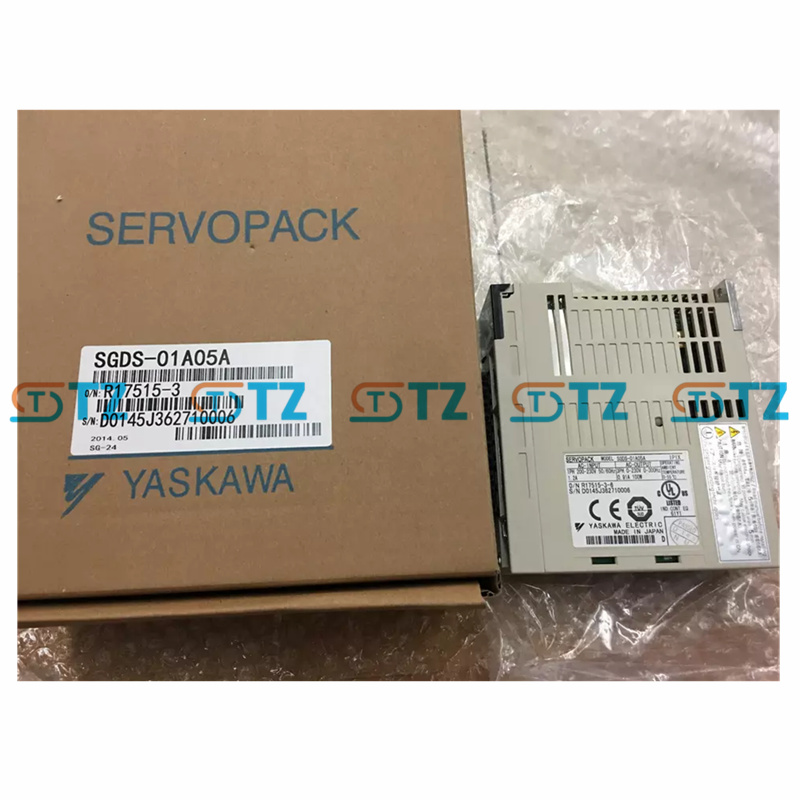

SERVOCONTROLADOR YASKAWA SGDS-01A05A SERIE Sigma-V

Parámetros del producto

Modelo: SGDS-01A05A

Serie: Sigma-III SGDS

Potencia nominal: 100 W (0,13 HP)

Potencia de entrada:

Voltaje: Monofásico o trifásico 200-240 VCA (170-253 VCA, +10%/-15%)

Frecuencia: 50/60 Hz

Corriente: ~1,2 A (estimada, basada en SGDS-01A01A)

Potencia de salida:

Voltaje: 0-230 VCA, trifásico

Corriente continua: ~0,91 A (estimada, alineada con SGDS-01A01A)

Frecuencia: 0-300 Hz

Modos de control: velocidad, par, control de posición (optimizado para motores lineales)

Método de control: Rectificación de onda completa, control PWM IGBT, accionamiento de onda sinusoidal

Rango de control de velocidad: 1:5000

Compatibilidad con codificador: codificador incremental de 17 bits (131 072 ppr); codificador incremental de 13 bits (2048 x 4 ppr) con parámetro ajuste

Interfaz de comunicación: MECHATROLINK-II (interfaz serial completamente cerrada); RS-422 opcional

Entradas/salidas digitales: Entradas: 7 (p. ej., P-OT, N-OT, /P-CL, /N-CL, entradas de secuencia) Salidas: 3 (p. ej., /COIN, /V-CMP, /S-RDY) Entradas analógicas: Control de par: -3 a +3 VCC (ajustable de -1 a +10 VCC, respuesta de ~16 μs) Control de velocidad: -6 a +6 VCC (ajustable de -2 a +10 VCC, respuesta de ~30 μs)

Funciones integradas: Ajuste automático en tiempo real Ajuste adaptativo Supresión de vibraciones Operación JOG Función de retorno a la posición inicial Control de bucle completamente cerrado (con codificador externo) Operador digital de 5 líneas para configuración de parámetros

Funciones de protección: Sobrecorriente, sobretensión, subtensión, sobrecalentamiento, sobrecarga, falla regenerativa

Temperatura ambiente: 0°C a +55°C

Clasificación de protección: IP10 (debe instalarse en un gabinete de control, evitar humedad, gases corrosivos, polvo)

Método de enfriamiento: enfriamiento natural (sin resistencia regenerativa incorporada para el modelo de 100 W)

Cumplimiento de estándares: UL 508C, EN 50178, EN 55011 Clase A Grupo 1, EN 61800-3, EN 61800-5-1

Funciones

Respuesta de alta frecuencia: la respuesta de 1,6 kHz minimiza el tiempo de posicionamiento, lo que mejora el rendimiento dinámico para aplicaciones de motores lineales.

Ajuste automático en tiempo real: ajusta automáticamente las ganancias para cargas variables, lo que simplifica la configuración.

Ajuste adaptativo: optimiza el rendimiento al reducir la vibración y el tiempo de asentamiento.

Supresión de vibraciones: minimiza la resonancia mecánica, lo que garantiza un movimiento lineal suave.

Control de bucle completamente cerrado: admite retroalimentación del codificador externo para una mayor precisión.

Comunicación MECHATROLINK-II: permite la sincronización multieje en tiempo real y la integración de red.

Interfaz fácil de usar: el operador digital de 5 líneas mejora la operatividad para la configuración de parámetros y el diagnóstico.

Características de protección: Protecciones integrales (sobrecorriente, sobretensión, sobrecalentamiento) con historial de alarmas.

Diseño compacto: tamaño pequeño (55 mm de ancho) se adapta a gabinetes de control con limitaciones de espacio.

Escenarios de aplicación

Enrutadores CNC: accionan ejes lineales para realizar cortes o grabados precisos.

Sistemas de selección y colocación: alimenta motores lineales para una colocación rápida y precisa de componentes en el ensamblaje de semiconductores.

Equipos semiconductores: Controla etapas lineales en sistemas de manipulación o prueba de obleas.

Sistemas de inspección automatizados: permite un posicionamiento lineal preciso para sistemas de visión.

Manipulación de materiales: acciona transportadores lineales o lanzaderas en líneas de automatización compactas.

Industrias: Fabricación de productos electrónicos, semiconductores, automatización, ingeniería de precisión.

Productos Advantage:

Todos los artículos son suministros nuevos y genuinos listos para usar del distribuidor. Infórmenos si se necesitan otras condiciones: usado, caja abierta, renovado, etc.

¡Hay muchos disponibles que te esperan, no dudes en preguntar para obtener una mejor oferta!
