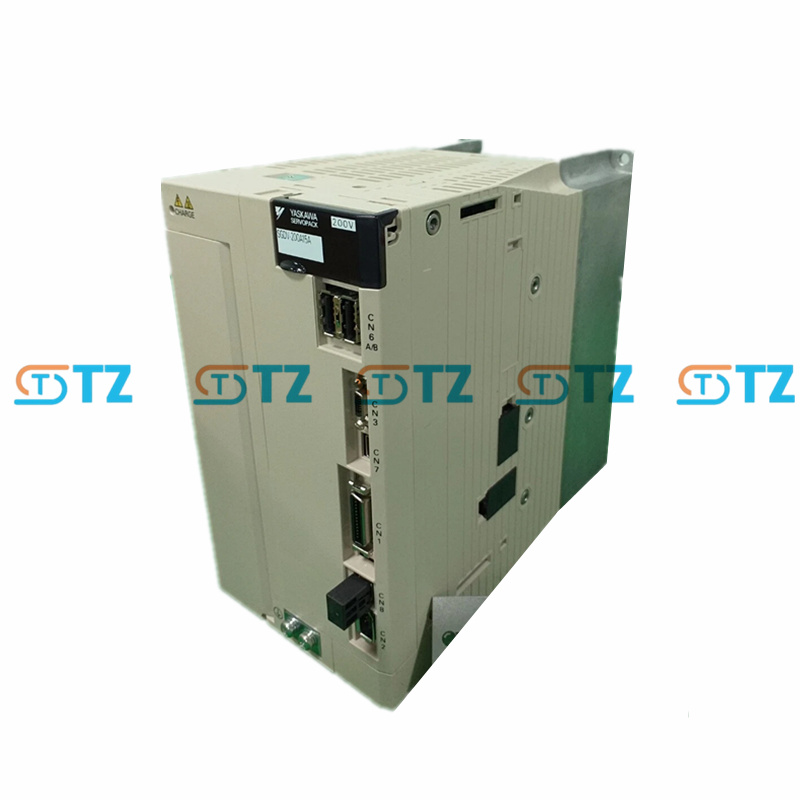

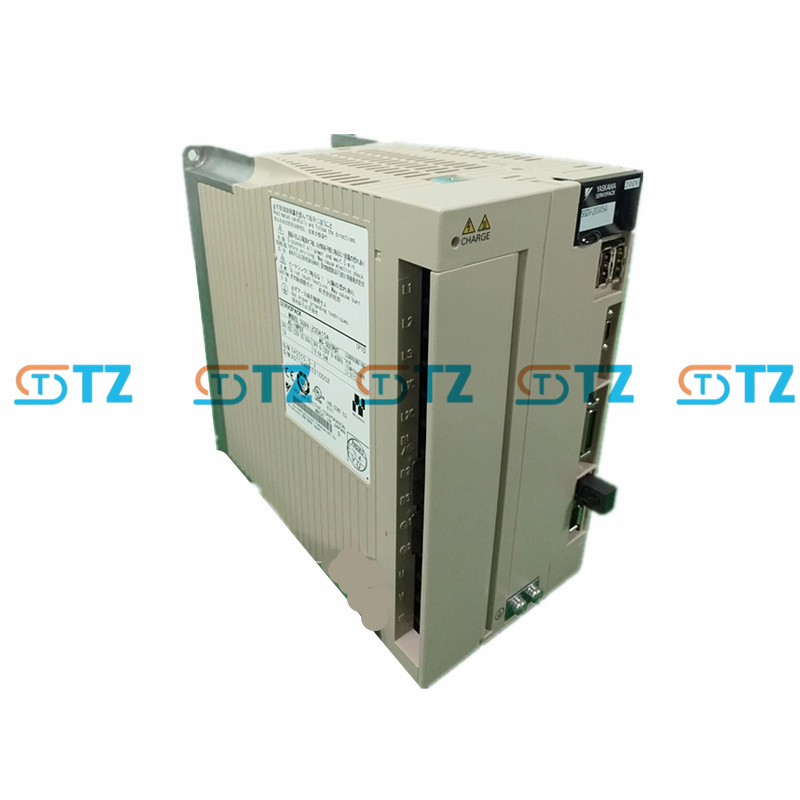

SERVO MOTOR DE CA YASKAWA SGDV-200A15A SERIE SIGMA-V

Parámetros del producto

Modelo: SGDV-200A15A

Serie: Sigma-V SGDV (Sigma-5)

Potencia de salida nominal: 3 kW (3000 W)

Potencia de entrada:

CA trifásica: 200-230 VCA, 50/60 Hz

Rango de voltaje: 170-253 VCA (+10%/-15%)

Corriente de entrada: ~17-20 A (estimada en base a la salida de 19,6 A del SGDV-200A01A)

Producción:

Corriente de salida nominal: 19,6 A

Corriente de salida máxima: 56 A

Voltaje de salida: 0-230 VCA

Frecuencia de salida: 0-400 Hz

Método de control: Comunicación MECHATROLINK-II (red de alta velocidad, 10 Mbps, ciclo de 250 µs a 4 ms) Admite control de torque, velocidad, posición y fase sincronizada Control de circuito cerrado completo

Retroalimentación del codificador: Admite codificadores seriales de alta resolución de 20 bits (absolutos o incrementales). Compatible con codificadores de 17 bits o superiores.

Respuesta de frecuencia: 1,6 kHz

Rango de control de velocidad: 1:5000

Condiciones ambientales: Temperatura de funcionamiento: 0 °C a +55 °C Temperatura de almacenamiento: -20 °C a +85 °C

Humedad: 20% a 80% (sin condensación)

Clasificación de protección: IP10 (interior, ambiente controlado)

Comunicación: MECHATROLINK-II (interfaz de control principal) RS-422 para depuración/configuración de parámetros

E/S digitales: 7 entradas digitales (por ejemplo, P-OT, N-OT, /SI0-/SI6) 3 salidas digitales (por ejemplo, ALM, /COIN, /V-CMP)

Seguridad y certificaciones: UL 508C, EN 50178, EN 55011 (Grupo 1, Clase A), EN 61800-3, EN 61800-5-1 EN 954 Cat. 3, parada gato. 0, IEC 61508 SIL2

Refrigeración: Refrigeración natural o aire forzado (según configuración)

Otros: Admite resistencia regenerativa externa Posicionamiento integrado, operación JOG, búsqueda de origen Supresión de vibración (opciones FT001/FT003)

Funciones

Control de alta precisión: Compatible con codificador de 20 bits para un control preciso de par, velocidad y posición. Rango de control de velocidad de 1:5000, respuesta de frecuencia de 1,6 kHz. Comunicación MECHATROLINK-II: Sincronización multieje de alta velocidad (10 Mbps) para control de par, velocidad, posición y fase. Admite hasta 30 estaciones, tiempo de ciclo de 250 µs.

Ajuste: Control de carga adaptativo en tiempo real y autoajuste avanzado para una configuración rápida. Función sin ajuste para un funcionamiento estable sin necesidad de ajustes manuales.

Supresión de vibraciones: La supresión mejorada (FT001/FT003) reduce la resonancia mecánica. Acorta el tiempo de posicionamiento en aplicaciones de alta carga.

Modos de control: Control de par, velocidad, posición y fase sincronizada mediante MECHATROLINK-II. Funciones integradas de posicionamiento, avance lento y búsqueda de origen.

Funciones de seguridad: Protección contra sobrecorriente, sobretensión y cortocircuito. Historial de alarmas para diagnóstico.

Fácil de usar: Software SigmaWin+ para configuración de parámetros, comprobación de cableado y monitorización. Control PWM basado en IGBT con salida sinusoidal para mayor eficiencia.

Compatibilidad: Optimizado para motores Sigma-5 (p. ej., SGMGV, SGMSV). Compatible con diversos dispositivos de retroalimentación para mayor flexibilidad.

Aplicaciones

Robótica: Control de articulaciones multieje con control de fase sincronizada.

Máquinas CNC: fresado, torneado y rectificado de alto par.

Equipos semiconductores: manipulación de obleas y encapsulación de chips.

Máquinas de embalaje: sellado, etiquetado y estuchado de alta velocidad.

Manejo de materiales: Transportadores y apiladores de servicio pesado.

Maquinaria Textil: Telares de alta velocidad con supresión de vibraciones.

Fabricación de LCD: Posicionamiento de precisión para paneles grandes.

Productos Advantage:

Todos los artículos son suministros nuevos y genuinos listos para usar del distribuidor. Infórmenos si se necesitan otras condiciones: usado, caja abierta, renovado, etc.

¡Hay muchos disponibles que te esperan, no dudes en preguntar para obtener una mejor oferta!
