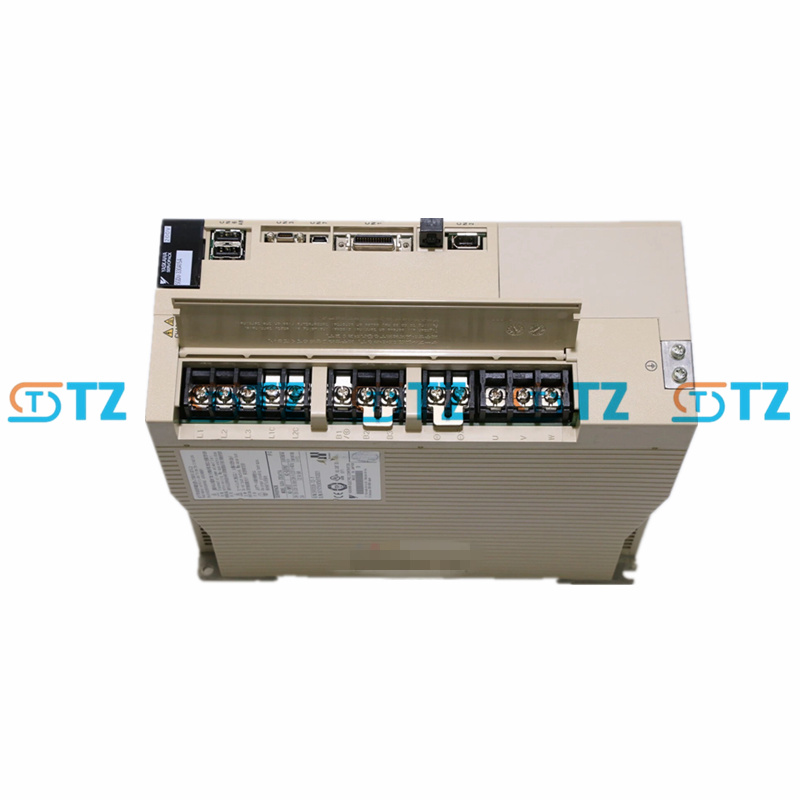

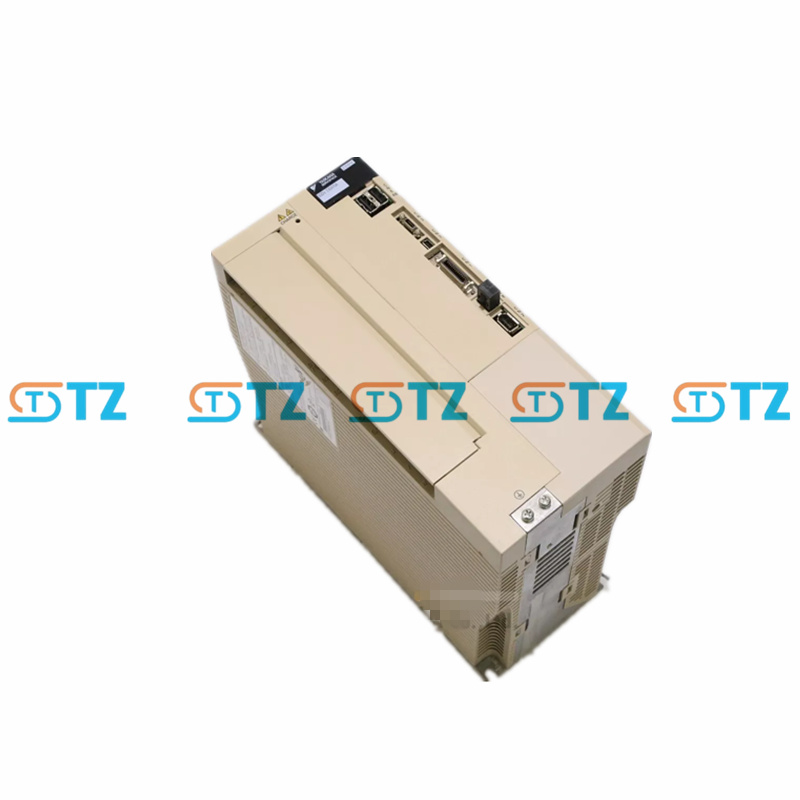

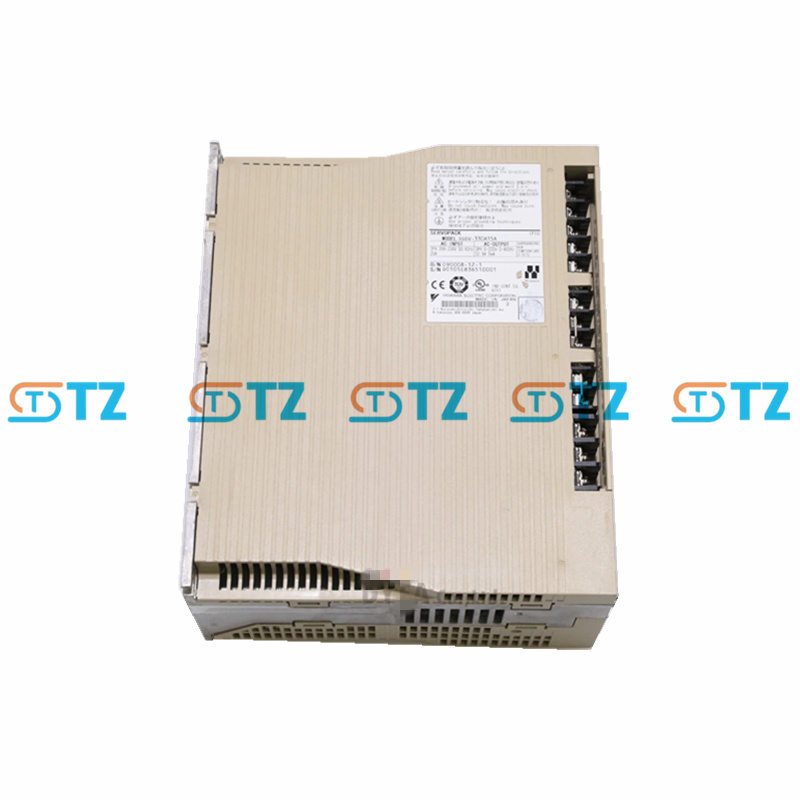

SERVOCONTROLADOR YASKAWA SGDV-330A15A SERIE SIGMA-5

Parámetros del producto

Modelo: SGDV-330A15A

Serie: Sigma-5 SGDV

Potencia nominal: 5,0 kW (6,7 CV)

Fuente de alimentación de entrada:

Voltaje: 170-253 VCA, trifásico (nominal 200 V, +10 %/-15 %;) Admite 200/208/220/230/240 VCA

Frecuencia: 50/60 Hz

Corriente: 28,9 A

Fuente de alimentación de salida:

Voltaje: 0-230 VCA, trifásico

Corriente continua: 32,9 A

Frecuencia: 0-300 Hz

Modo de control: control de velocidad, par y posición

Modo de control: Rectificación de onda completa, control PWM IGBT, accionamiento de onda sinusoidal

Rango de control de velocidad: 1:5000

Compatibilidad con codificador: codificador incremental de 13 bits (2048 x 4) o codificador absoluto de 24 bits (requiere batería, como JZSP-BA01)

Interfaz de comunicación: RS-422 (compatible con MECHATROLINK-II/III; EtherCAT requiere módulos adicionales)

Entrada/salida digital Entrada: 7 x entrada universal (/SI0 a /SI6), prohibición de avance/retroceso (P-OT/N-OT), límite de par de avance/retroceso (/P-CL/N-CL), bloque base (/HWBB1, /HWBB2) Salida: Alarma (ALM+, ALM-), finalización de posicionamiento (/COIN), consistencia de velocidad (/V-CMP), detección de rotación del motor (/TGON), preparación del servo (/S-RDY), límite de par (/CLT), límite de velocidad (/VLT), enclavamiento de frenado (/BK), advertencia (/WARN), aproximación (/NEAR), monitoreo de estado (EDM1), pulsos del codificador (PAO, PBO, PCO)

Entrada analógica: Control de par: -3... +3 VCC (ajustable -1...) +1 VCC a -10... +10 VCC, a menudo 16 μs Control de velocidad: -6... +6 VCC (ajustable -2...) +2 VCC a -10... +10 VCC, a menudo a 30 μs

Características integradas: Función de posicionamiento incorporada Supresión de vibraciones Ajuste automático en tiempo real Operación JOG Búsqueda de origen Control de circuito cerrado completo Registro del historial de alarmas

Temperatura ambiente: 0°C a +55°C

Grado de protección: IP10 (Debe instalarse en el gabinete de control para evitar la humedad, los gases corrosivos y el polvo)

Método de enfriamiento: enfriamiento natural

Característica

Respuesta de alta frecuencia: respuesta de frecuencia de 1,6 kHz, acortando el tiempo de posicionamiento y mejorando el rendimiento dinámico.

Ajuste avanzado: las funciones de ajuste automático en tiempo real y supresión de vibraciones simplifican la depuración y se adaptan a diversas condiciones de carga.

Control preciso: rango de control de velocidad 1:5000, admite control de velocidad, torque y posición, proporcionando un movimiento suave y de alta precisión.

Comunicación flexible: Interfaz RS-422, compatible con MECHATROLINK-II/III o EtherCAT (módulo requerido), logrando sincronización multieje.

Función de protección: Protección incorporada contra sobrecorriente, sobretensión, sobrecalentamiento y subtensión, con registro del historial de alarmas para garantizar un funcionamiento seguro.

Configuración rápida: Las herramientas de ingeniería SigmaWin+ ofrecen asistentes de configuración y funciones de confirmación de cableado, lo que reduce el tiempo de depuración.

Compatibilidad: Junto con los motores rotativos de la serie YASKAWA Sigma-5 (como SGMGV-55A), admite retroalimentación del codificador incremental o absoluto y requiere soporte de batería para codificación absoluta.

Escenario de aplicación

Robot: acciona grandes brazos robóticos para lograr una trayectoria y un posicionamiento de alta precisión.

Máquinas herramienta CNC: Controla el eje de alimentación o el husillo de las máquinas herramienta CNC para mejorar la precisión del procesamiento.

Maquinaria de embalaje: Acciona cintas transportadoras de alta velocidad, equipos de etiquetado o sellado para mejorar la eficiencia de la producción.

Manipulación de materiales: Conseguir la manipulación y posicionamiento de piezas pesadas en líneas de producción automatizadas.

Equipos semiconductores: Tareas de alta precisión para equipos de manipulación o prueba de obleas.

Industria: Robótica, fabricación electrónica, piezas de automóviles, embalaje, semiconductores, procesamiento de alimentos.
