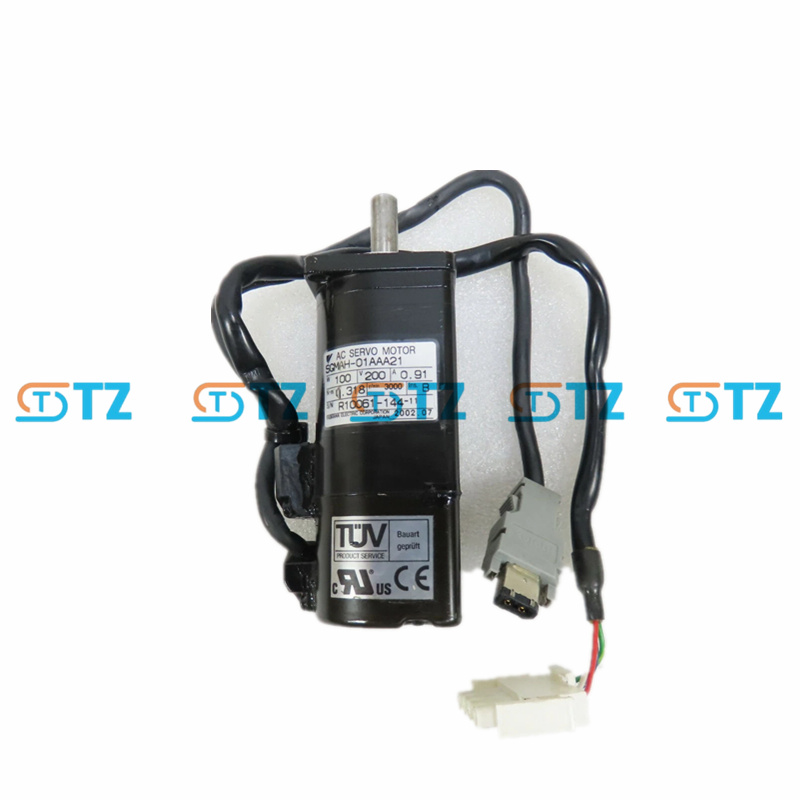

SERVO MOTOR YASKAWA SGMAH-01AAA21 SERIE SIGMA-II

Parámetros del producto

Modelo: SGMAH-01AAA21

Serie: Sigma-II SGMAH

Potencia de salida nominal: 0,1 kW (100 W, 0,13 HP)

Par nominal: 0,318 N·m (2,82 lb-in)

Par máximo instantáneo: 0,954 N·m (8,46 lb-in, 300 % del nominal, sostenido durante 3 segundos)

Velocidad nominal: 3000 RPM

Velocidad máxima: 5000 RPM

Corriente nominal: 0,91 A

Corriente máxima instantánea: 2,73 A (estimada como 3 veces la corriente nominal)

Voltaje de entrada: monofásico 230 V CA, 50/60 Hz

Codificador:Codificador incremental de 13 bits (2048 pulsos/rev, ~8192 ppr con cuadratura)

Inercia: Baja inercia

Clasificación de protección: IP55 (resistente al polvo y al agua, excluye el eje)

Clase de aislamiento: B

Resistencia a la vibración: hasta 49 m/s²

Resistencia de aislamiento: ≥10 MΩ a 500 VCC

Tensión de resistencia del aislamiento: 1500 VCA durante 1 minuto

Condiciones ambientales: Temperatura de funcionamiento: 0 °C a +40 °C Temperatura de almacenamiento: -20 °C a +60 °C

Humedad: 20% a 80% (sin condensación)

Diseño del eje: Eje recto sin chavetero

Freno: Ninguno

Sello de aceite/polvo: Ninguno

Conector: Conector Hypertac (estándar para la serie SGMAH)

Otros: Excitación de imán permanente Reconocimiento automático del motor por variadores compatibles

Funciones

Rendimiento de alta respuesta: Rotor de baja inercia para una aceleración rápida y tiempos de estabilización cortos. Par nominal de 0,318 N·m, con una capacidad de sobrecarga del 300 % para cargas dinámicas.

Posicionamiento de precisión: Codificador incremental de 13 bits (~8192 ppr) para una retroalimentación precisa. Compatible con control de posición de alta precisión con variadores compatibles.

Amplio rango de velocidad: 3000 RPM nominal, hasta 5000 RPM máximo, ideal para aplicaciones de alta velocidad.

Durabilidad ambiental: Protección IP55 resistente al polvo y al agua (excluye el eje). Funciona entre 0 °C y +40 °C con una humedad del 20 % al 80 %.

Diseño compacto: Tamaño compacto y peso ligero para integrarse en espacios reducidos. El montaje con brida y el conector Hypertac simplifican la instalación.

Compatibilidad: Optimizado para variadores Sigma-II, pero compatible con variadores Sigma-III/V con ajustes de parámetros. Admite los modos de control de par, velocidad y posición.

Mantenimiento: El codificador en serie reduce la complejidad del cableado. Circuitos principales y de control separados para facilitar el diagnóstico.

Aplicaciones

Robótica: Control conjunto en pequeños robots colaborativos o micro-robots.

Ensamblaje Electrónico: Colocación de componentes en PCB o equipos semiconductores.

Máquinas de embalaje: Movimiento preciso para etiquetar o encartonar.

Máquinas CNC: Accionamientos de avance para pequeñas máquinas de taladrado o grabado.

Maquinaria Textil: Máquinas de coser o bordar de alta velocidad.

Transportadores: Sistemas de manipulación de materiales pequeños y de alta velocidad.

Productos Advantage:

Todos los artículos son suministros nuevos y genuinos listos para usar del distribuidor. Infórmenos si se necesitan otras condiciones: usado, caja abierta, renovado, etc.

¡Hay muchos disponibles que te esperan, no dudes en preguntar para obtener una mejor oferta!
