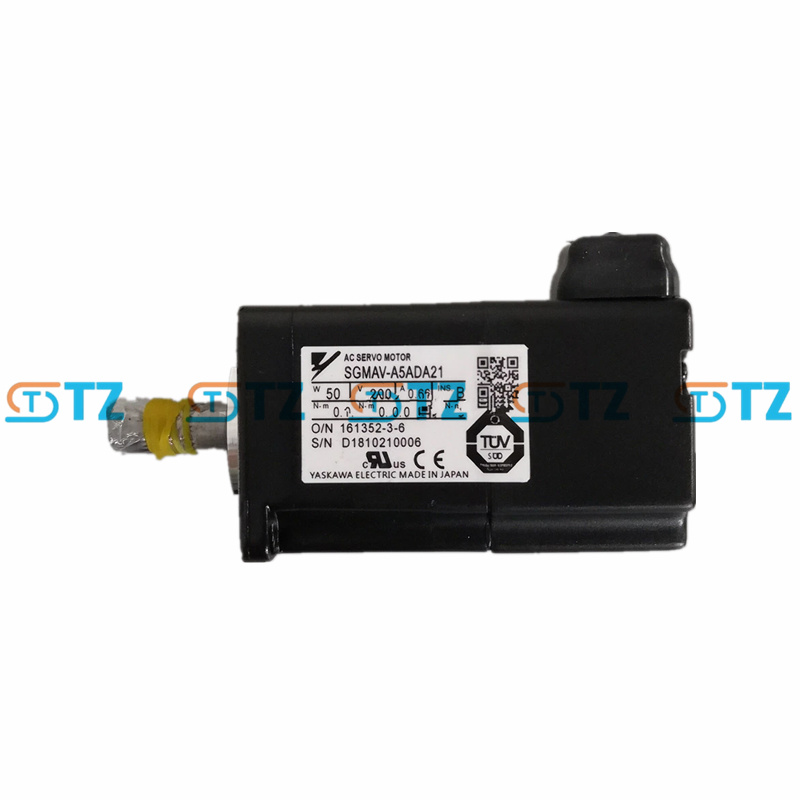

SERVO MOTOR DE CA YASKAWA SGMAV-A5 SERIE SIGMA-5

Parámetro del producto

Modelo: SGMAV-A5ADA61

Serie: Sigma-5 SGMAV

Potencia nominal: 50 W

Tensión nominal: 200 VCA (monofásica/trifásica, según la configuración del controlador)

Corriente nominal: 0,66 A

Velocidad nominal: 3000 RPM

Velocidad máxima: 6000 RPM

Par nominal: 0,159 Nm

Par máximo: 0,477 Nm (300 % del par nominal)

Inercia del rotor: Inercia ultrabaja, aproximadamente 0,0000338 kg·m²

Codificador: codificador incremental de 20 bits (1.048.576 ppr, estándar)

Clase de protección: IP65 (excepto el extremo del eje, necesita protección del sello de aceite)

Clase de aislamiento: Clase B

Diseño del extremo del eje: eje recto central con chavetero (sin freno, sin retén de aceite, opcional según el modelo)

Método de enfriamiento: enfriamiento natural (con disipador de calor de aluminio de 200 mm × 200 mm × 6 mm, referencia)

Temperatura ambiente: 0 a +40°C

Certificación: UL, CE (cumple con la norma EN)

Característica

Diseño de inercia ultrabaja: Rotor de inercia muy baja (0,0000338 kg·m²), ideal para una alta respuesta dinámica y una rápida aceleración y desaceleración. Potencias ultraaltas, optimizadas para aplicaciones de cargas bajas.

Posicionamiento de alta precisión: Codificador incremental de 20 bits (1 048 576 ppr) para una resolución extremadamente alta. Admite control de lazo cerrado completo y alcanza una precisión submicrónica en combinación con controladores SGDV.

Alto par de salida: Par máximo instantáneo del 300 % (0,477 Nm), ideal para tareas de alta carga de corta duración. Función avanzada de ajuste automático (sin ajuste), sin necesidad de ajustar manualmente la ganancia ().

Adaptabilidad ambiental: Grado de protección IP65 (excepto el extremo del eje), apto para entornos con poco polvo o humedad. Refrigeración natural con disipador de calor de aluminio para garantizar la estabilidad térmica.

Configuración flexible: Compatible con frenos opcionales (24 VCC), sellos de aceite o codificadores absolutos. El extremo del eje puede configurarse con chavetero o eje liso para satisfacer diferentes necesidades de conexión mecánica.

Comunicación e integración: Compatible con MECHATROLINK-II, EtherCAT y otros protocolos a través del variador (según su configuración). Compatible con el software SigmaWin+ para la configuración de parámetros y la depuración ().

Escenario de aplicación

Robótica: Accionamientos articulados para robots pequeños (como Yaskawa MotoMini) o robots SCARA, que proporcionan alta precisión y respuesta rápida.

Fabricación de semiconductores: se utiliza en máquinas SMT, equipos de manipulación de obleas, para satisfacer las necesidades de posicionamiento de micrones.

Equipos de embalaje: Componentes ligeros que impulsan la máquina de embalaje, como por ejemplo dispositivos de fijación de etiquetas o pequeños mecanismos transportadores.

Montaje electrónico: Para estaciones de perforación de PCB o equipos automáticos enchufables para optimizar tareas de alta velocidad y baja carga.

Equipo médico: impulsa instrumentos médicos de precisión (como bombas de inyección o equipos de imágenes) para garantizar la estabilidad y el bajo nivel de ruido.

Textil e impresión: Controla el mecanismo de alimentación de pequeñas máquinas textiles o equipos de impresión para proporcionar un control de velocidad suave.

Compatibilidad con SGDV-120A01A008000

Adaptación de potencia: SGMAV-A5 con potencia nominal de 50 W, SGDV-120A01A008000 monofásico de 200 VCA, 1,5 kW, la potencia supera ampliamente la demanda del motor, adecuado para escenarios de control de múltiples motores o de baja carga.

Modo de control: El SGDV-120A01A008000 admite control de tren de pulsos/voltaje analógico y es compatible con el codificador incremental de 20 bits del SGMAV-A5.

Nota de cableado: El cable de alimentación del motor (U, V, W) está conectado al terminal de salida del controlador y el cable del codificador está conectado a la interfaz CN2.

Asegúrese de que el blindaje esté conectado a tierra para evitar interferencias con la señal del codificador (referencia).

Productos Advantage:

Todos los artículos son suministros nuevos y genuinos listos para usar del distribuidor. Infórmenos si se necesitan otras condiciones: usado, caja abierta, renovado, etc.

¡Hay muchos disponibles que te esperan, no dudes en preguntar para obtener una mejor oferta!
