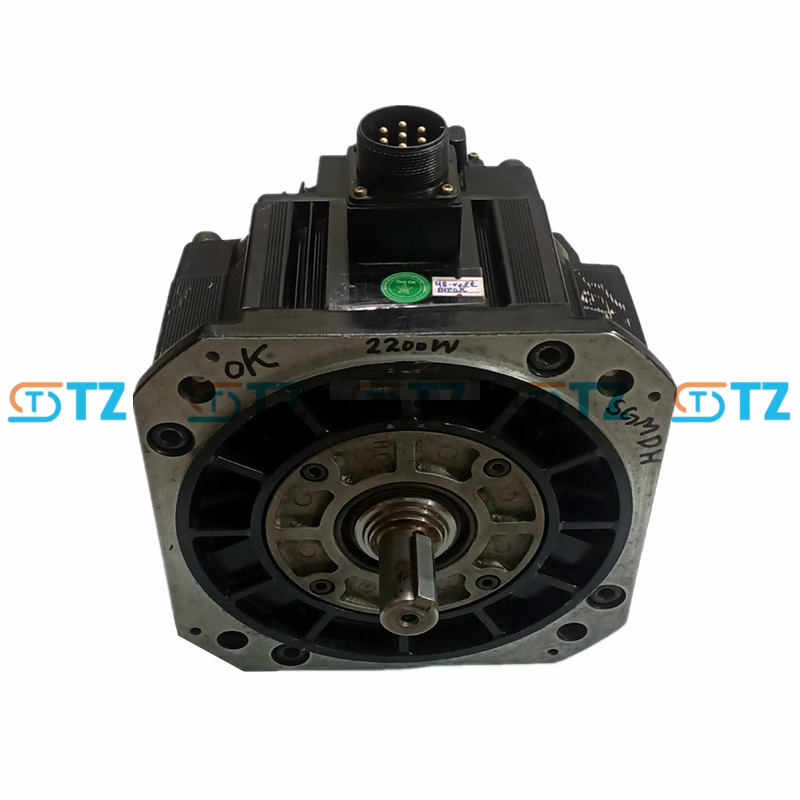

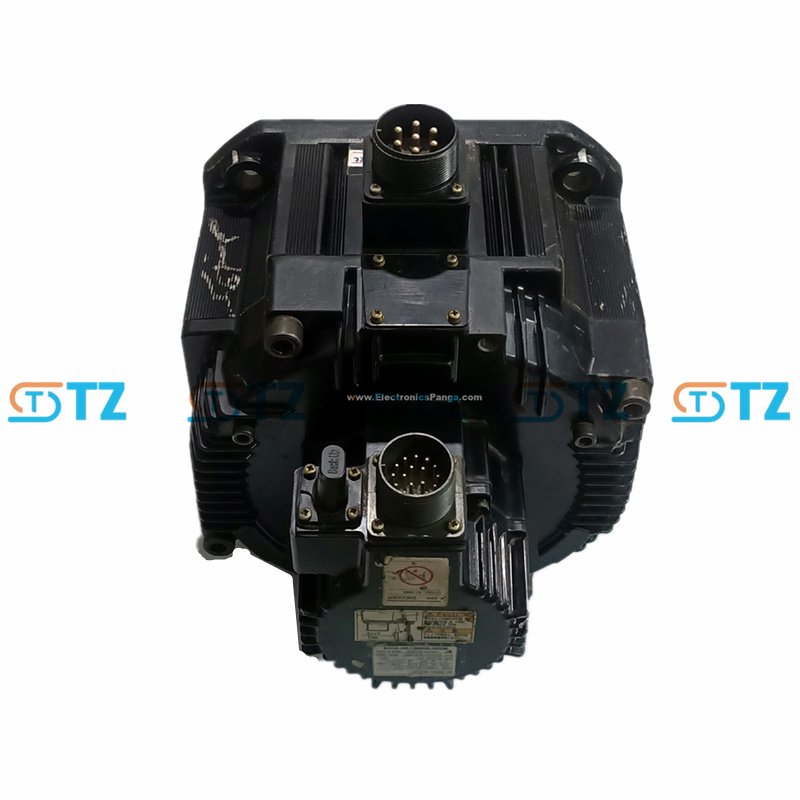

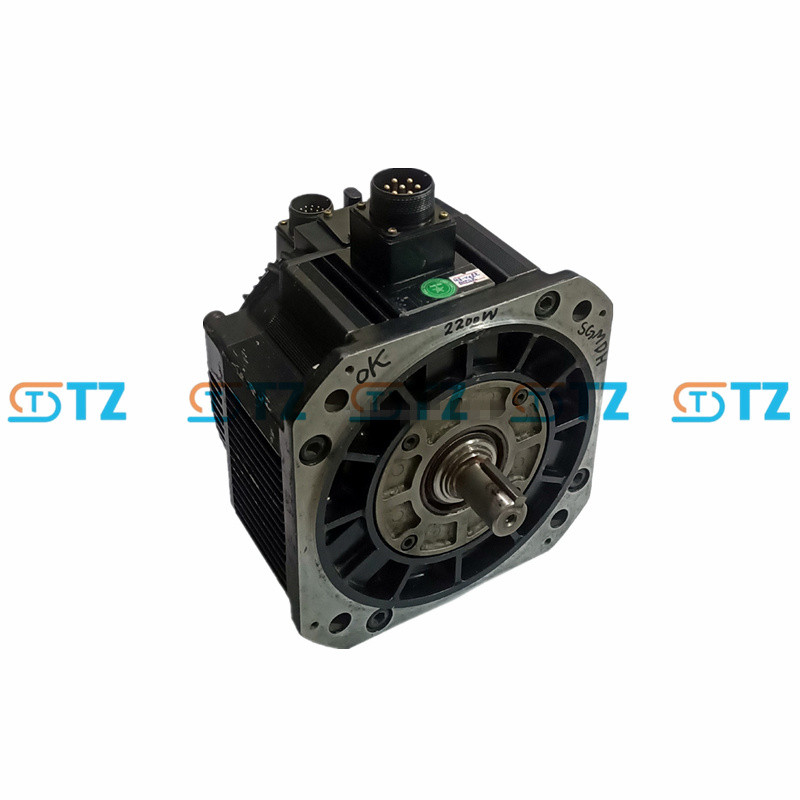

SERVOPAQUETE DE CA YASKAWA SGMDH-22A2A-YR13 SERIE SIGMA-II

Parámetro del producto

Modelo: SGMDH-22A2A-YR13

Serie: Sigma-II SGMDH

Potencia nominal: 2,2 kW (2,95 CV)

Tensión nominal: 200 VCA (trifásica)

Corriente nominal: 15,7 A

Velocidad nominal: 1500 RPM

Velocidad máxima: 2000 RPM

Par nominal: 14,0 Nm

Par máximo: aprox. 42,0 Nm (300 % del par nominal, referencia estándar Sigma-II)

Inercia del rotor: Alta inercia, aproximadamente 0,0675 kg·m² (consulte SGMDH-22A).

Codificador: codificador absoluto de 17 bits (131072 ppr)

Clase de protección: IP67 (completamente cerrado, excepto el extremo del eje, es necesario confirmar el sello de aceite)

Clase de aislamiento: clase F

Diseño del extremo del eje: eje recto con chavetero, sin freno, sin sello de aceite

Método de enfriamiento: enfriamiento natural

Temperatura ambiente: 0 a +40°C

Humedad ambiente: 20% a 80% (sin condensación)

Clasificación de vibración: 15 µm o menos

Certificación: UL, cUL, CE (según EN 50178, EN 55011 Clase A, EN 61800-3)

Característica

Alta potencia y alto par: 2,2 kW de potencia nominal y 14,0 Nm de par nominal (pico de 42,0 Nm) para aplicaciones con cargas pesadas. El diseño de alta inercia proporciona estabilidad y resistencia a las fluctuaciones de carga.

Posicionamiento de alta precisión: El codificador absoluto de 17 bits (131072 ppr) garantiza un control de posición de alta resolución sin necesidad de volver al origen tras un corte de energía. Admite control de lazo cerrado completo (se requieren controladores compatibles como el SGDM-20ADA).

Resistente y duradero: Grado de protección IP67 (excepto el extremo del eje), apto para entornos industriales hostiles. El sello de aceite mejora la protección del extremo del eje. El aislamiento de clase F soporta altas temperaturas.

Configuración flexible: Eje recto con chavetero para facilitar la conexión de maquinaria pesada. Freno o sello de aceite opcionales.

Compatibilidad de variadores: Diseñado para variadores Sigma-II (p. ej., SGDM-20ADA, SGDH-20AE), también compatible con Sigma-5 (SGDV-180A01A, sujeto a verificación). Compatible con control analógico de tensión/tren de pulsos y comunicación MECHATROLINK-II (controlador visual).

Escenario de aplicación

Máquinas CNC de gran tamaño: husillo de accionamiento o eje de alimentación de alta resistencia para requisitos de alto torque.

Robots industriales: controlan la base o articulación de un brazo robótico grande para proporcionar un movimiento estable.

Equipo de prensa: Acciona las partes eléctricas de la punzonadora o de la máquina de moldeo por inyección para garantizar una alta fuerza de salida.

Manipulación de materiales: Controlar transportadores o elevadores pesados ​​para manipular cargas grandes.

Maquinaria de envasado: Accionar el husillo o mecanismo de tracción de la línea de envasado de gran tamaño para mantener la estabilidad.

Energía eólica: para sistemas de guiñada o paso variable para proporcionar un par confiable.

Productos Advantage:

Todos los artículos son suministros nuevos y genuinos listos para usar del distribuidor. Infórmenos si se necesitan otras condiciones: usado, caja abierta, renovado, etc.

¡Hay muchos disponibles que te esperan, no dudes en preguntar para obtener una mejor oferta!
