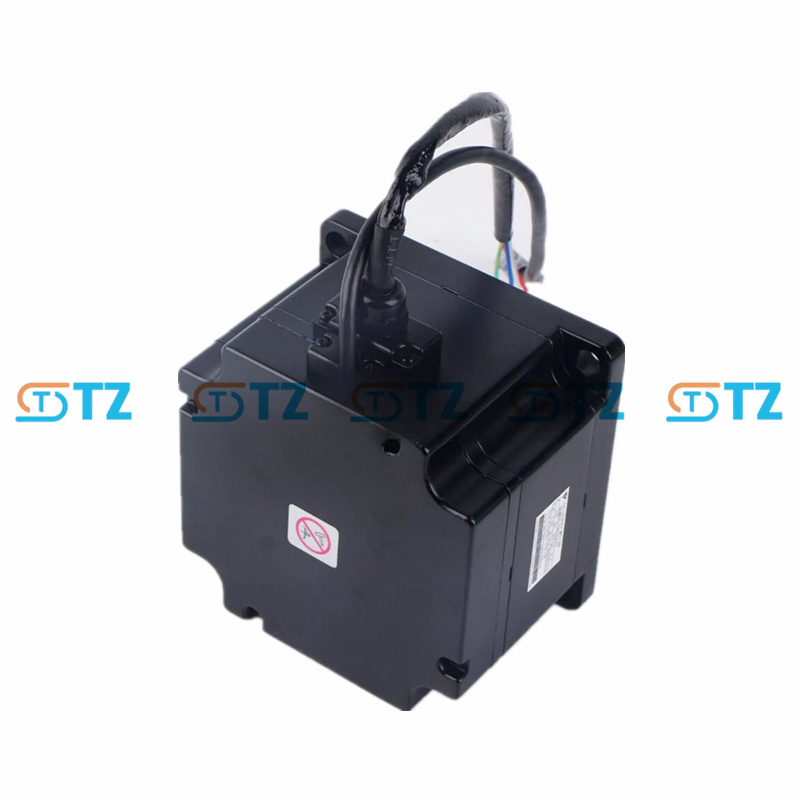

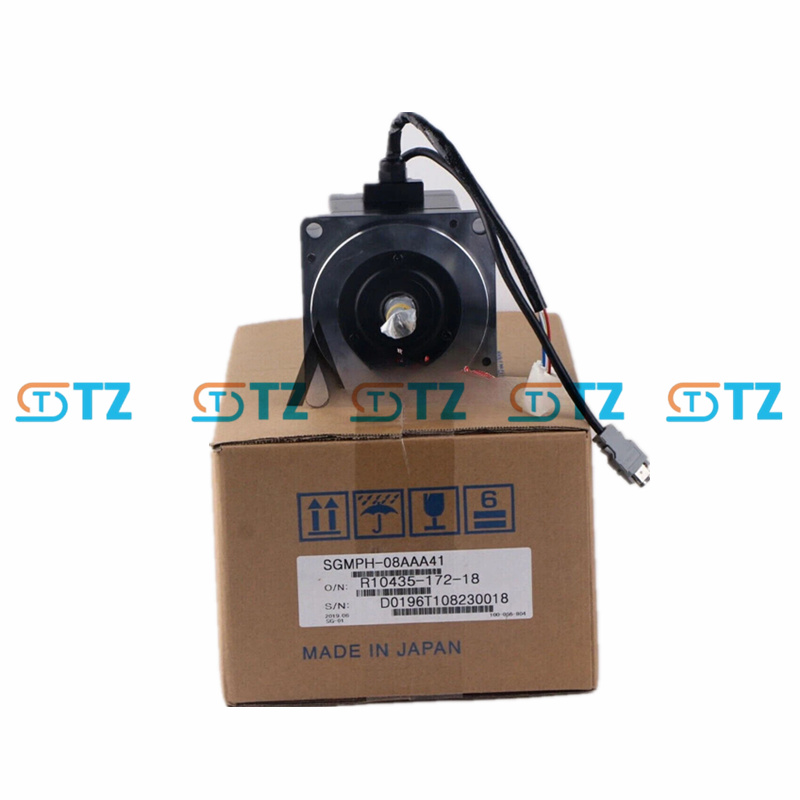

SERVO MOTOR DE CA YASKAWA SGMPH-08AAA41 SERIE SIGMA-II

Parámetros del producto

Modelo: SGMPH-08AAA41

Serie: Serie Sigma-II SGMPH

Potencia de salida nominal: 0,75 kW (750 W, aproximadamente 1,0 HP)

Velocidad nominal: 3000 RPM

Velocidad máxima de rotación: 5000 RPM

Par nominal: 2,39 N·m (aproximadamente 339 oz-in)

Par máximo instantáneo: 7,17 N·m (aproximadamente 1017 oz-in)

Corriente nominal: 4,4 A

Corriente máxima instantánea: aproximadamente 13,2 A

Tensión de alimentación: CA monofásica/trifásica 200 V, 50/60 Hz

Codificador: codificador incremental de 13 bits (resolución de 2048 x 4, aproximadamente 8192 ppr)

Clase de aislamiento: grado B

Grado de protección: IP67 (Excepto las partes por donde pasa el eje, tipo auto-refrigerante totalmente cerrado)

Nivel de vibración: V15

Resistencia de aislamiento: CC 500 V, 10 MΩ o superior

Tensión de resistencia de aislamiento: CA 1500 V, 1 minuto (clase 200 V)

Condiciones ambientales: Temperatura del entorno de funcionamiento: 0 °C a +40 °C Temperatura de almacenamiento: -20 °C a +60 °C

Humedad ambiental: 20% a 80% (sin condensación)

Inercia del rotor: Inercia media, adecuada para adaptación a cargas dinámicas

Diseño del extremo del eje: Eje recto con chavetero

Otros:

Método de excitación: Tipo de imán permanente

Método de instalación: Instalación con brida

Accesorios: Sin frenos, sin retenes de aceite/retenes antipolvo (configuración estándar)

Función

Alta relación par-longitud. Ofrece un par nominal de 2,39 N·m y un par máximo instantáneo de 7,17 N·m, lo que lo hace adecuado para cargas dinámicas medianas y pequeñas. El diseño del rotor de inercia media optimiza la adaptación a la carga y mejora la velocidad de respuesta.

Posicionamiento de alta precisión. Equipado con un codificador incremental de 13 bits (8192 ppr), permite un control de posición de alta precisión. Amplio rango de velocidad: Velocidad nominal 3000 RPM, velocidad máxima 5000 RPM, ideal para aplicaciones de alta y media velocidad.

Alto rendimiento de protección: grado de protección IP67 (excepto el extremo del eje), adecuado para entornos polvorientos o con ligeras salpicaduras de agua.

Supresión de vibraciones: admite una tolerancia a vibraciones de hasta 49 m/s² para garantizar un funcionamiento suave.

Compatibilidad: Integración perfecta con los servoaccionamientos de la serie Yaskawa Sigma-II. Admite modos de control de par, velocidad y posición, que se pueden conmutar mediante los parámetros del controlador.

Fácil mantenimiento. Los codificadores en serie reducen la complejidad del cableado (requieren la mitad que los codificadores tradicionales). El circuito principal está separado del circuito de control, lo cual facilita la resolución de problemas.

Ahorro y eficiencia energética. La excitación por imán permanente y su diseño eficiente reducen el consumo de energía. Con el controlador adecuado, se logra un funcionamiento suave y altamente dinámico.

Escenarios de aplicación

Perforadora de PCB: alta velocidad y control de posición preciso, que cumple con los requisitos de perforación de alta velocidad.

Robots industriales: se utilizan para el accionamiento de articulaciones de robots, proporcionando una respuesta rápida y una salida de par medio.

Sistema de cinta transportadora: acciona la cinta transportadora automatizada para garantizar un manejo suave y eficiente del material.

Equipo de embalaje: Se aplica a máquinas de embalaje de alta velocidad, máquinas de sellado y máquinas de etiquetado, cumpliendo con los requisitos de carga dinámica.

Máquinas herramienta CNC: se utilizan para fresado y torneado de tamaño pequeño y mediano, proporcionando un control de velocidad y par estable.

Maquinaria de impresión: Accione máquinas de impresión o troqueladoras para garantizar la sincronización de la velocidad y la precisión de posicionamiento.

Maquinaria textil: Se utiliza en telares de alta velocidad o máquinas de hilar, proporcionando baja vibración y un funcionamiento estable.

Otros equipos automatizados: Adecuado para líneas de producción automatizadas que requieren un diseño compacto y un par medio, como líneas de montaje o equipos de pruebas.

Productos Advantage:

Todos los artículos son suministros nuevos y genuinos listos para usar del distribuidor. Infórmenos si se necesitan otras condiciones: usado, caja abierta, renovado, etc.

¡Hay muchos disponibles que te esperan, no dudes en preguntar para obtener una mejor oferta!
